Beskyttelseskortet er for 5 serie Li-ion batterier, hovedsakelig brukt for elektrisk.
Det bruker en spesiell IC for 5S litiumbatterier som en prosessor for å oppdage spenningen i sanntid, lade- og utladningsstrømmen og temperaturen til hvert batteri.

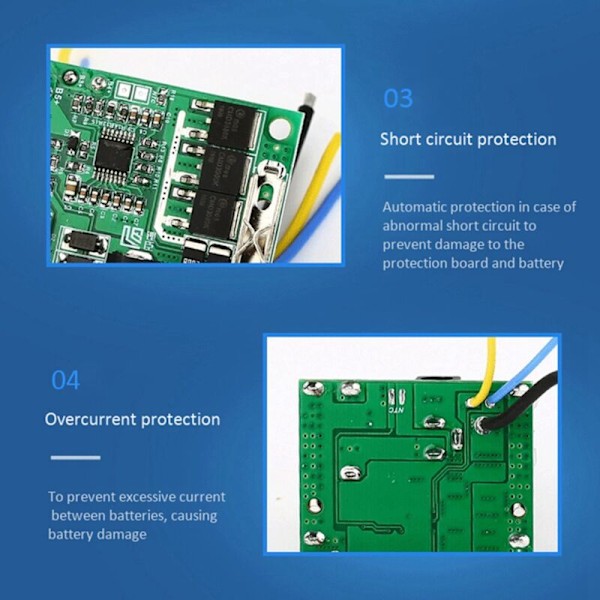

Ulike stabile beskyttelsesfunksjoner for lading og utlading, for eksempel overladningsbeskyttelse, overutladningsbeskyttelse og kortslutningsbeskyttelse.
Lavt strømforbruk, arbeidsstrømmen er omtrent 25uA og hvilestrømmen er omtrent 6uA.
Å velge beskyttelseskortet og bruke det riktig er avgjørende for batterienes levetid. Ladespenning: 19/21V; Ladespenning for enkeltcelle: 3.8/4.25V;

Kontinuerlig utladningsstrøm: 8-20A
Overladningsdeteksjonsspenning for enkeltcelle: 3.85-4.25V
Overladningsbeskyttelsesforsinkelse: 1S
Overladningsgjenopprettingsspenning for enkeltcelle 3.75-4.13V
Overladningsbeskyttelsesutløsningsforsinkelse: 1mS
Overutladningsdeteksjonsspenning for enkeltcelle: 2-2.8V
Overutladningsbeskyttelsesforsinkelse: 1S
Overutladningsgjenopprettingsspenning for enkeltcelle: 2.5-3.0V
Overutladningsbeskyttelsesutløsningsforsinkelse: 100 + / - 20mS
Overstrømsdeteksjonsspenning: 0.1 -0.4V
Overstrømsdeteksjonsstrøm: 30 + / - 5A
Overstrømsdeteksjonsforsinkelse: 1S
Gjenopprettingstilstand: Auto
Kortslutningsbeskyttelse: Støtter Ja
Kortslutningsdeteksjonsforsinkelse: 250uS
Kortslutningsutløsningsforsinkelse: 1S
Kortslutningsdeteksjonsspenning 0.8V
Beskyttelsestemperatur: 70 + / - 5 grader
Gjenopprettingstemperatur: 55 + / - 5 grader
Intern motstand i hovedutladningskretsen: 30 + / - 5m ohm
Driftstemperatur: -40 grader-85 grader mindre enn eller lik 75%
Lagringstemperatur: -40 grader-125 grader mindre enn eller lik 75%
Farge: grønn
Materiale: plast
Størrelse: 46x40mm / 1.81x1.57 tommer
Pakkeinnhold:
4 x Batteribeskyttelseskort

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3 cm.
