Funksjoner:

1) høypresisjonsspenningsdeteksjonskrets;

2) terminalen til laderen bruker høy spenningsenhet;

3) innebygd tre-trinns overstrømsdeteksjonskrets (overstrøm 1, overstrøm 2 eller lastkortslutning);

4) MOS-transistor kan kontrollere batterilading og -utlading;

5) lavt standby-strømforbruk

4 serie 18650 batteri 16.8V 16V 14.8V

14.8V (Li-ion 18650 eller li-ion batteri nominell spenning)

16.8V (Li-ion batteri full ladespenning)

14.4V (Lipo batteripakke nominell spenning)

Applikasjoner:

4S Li-ion18650,LiCoO2,LiMn2O4,Li(NiCoMn)O2 oppladbare batterier

4S Lipo oppladbare batterier

BMS loddeinstruksjon:

B+ koblet til batteriets positive pol;

B1 tilkoblingspunktet mellom batteri 1 og batteri 2

B2 koble til punktet mellom batteri 2 og batteri 3

B3 Koble til punktet mellom batteri 3 og batteri 4

B- koble til batteriets negative pol

P- + tilkobling lading / utlading positiv;

P- tilkobling lading / utlading negativ





Merk:

1) dette kortet er ikke egnet for høy effekt elektroniske verktøy, hvis du bruker det for skrutrekker og drill, kjøp det ikke

2) Over 3A enhet, betyr at batteriets utladningshastighet er mer enn 3C.

1C nominelt batteri, 2000mah tilsvarer 2ah*1=2A maksimal arbeidsstrøm.

3C nominelt batteri betyr 2ahx3=6A maksimal arbeidsstrøm.

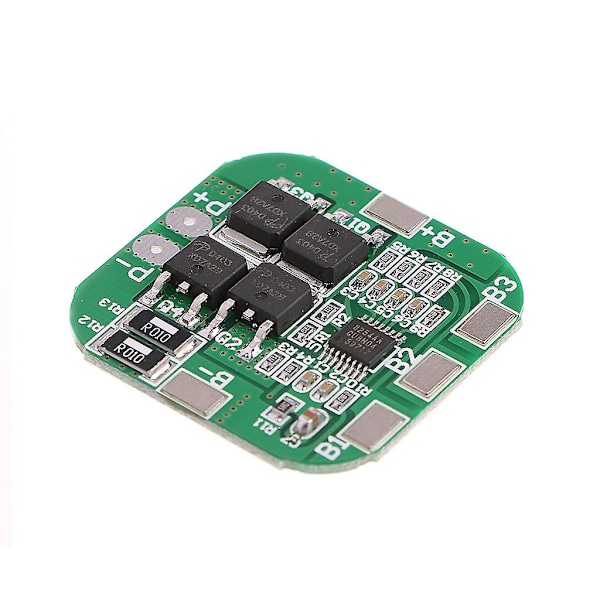

4S LI-ION BMS

Spesifikasjoner:

Overladningsspenning: 4.25-4.35v0.05v

Overutladningsspenning: 2.3-3.0v0.05v

Maksimal arbeidsstrøm: 10A

Maksimal toppstrøm: 20A

Arbeidstemperatur: -40~+50

Lagringstemperatur: -40~+80

Liten strøm: 6uA

Livssyklus: 50000 timer

Motstand: 45m

Kortslutningsbeskyttelse: Beskyttelsesdyktig, bytt ut for reparasjon

Størrelse: 3.6x3.5cm/1.42x1.38 tommer

Antall: 1 stk



Merk:

Litiumbatteribeskyttelseskortet er ikke inkludert loddetappene.

Vennligst tillat 1-3 mm feil på grunn av manuell måling. sørg for at du ikke har noe imot før du byr

På grunn av forskjellen mellom forskjellige skjermer, kan bildet ikke gjenspeile den faktiske fargen på varen. Takk

Pakkeinnhold:

1 x Beskyttelses PCB-kort
