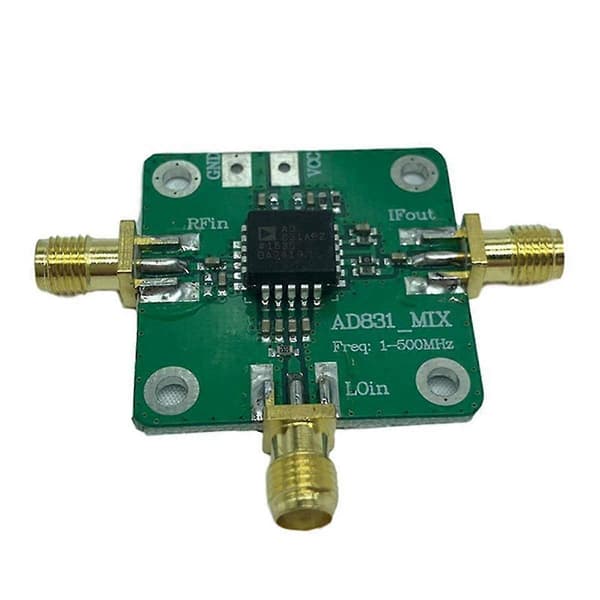

1. AD831 er en lavforvrengnings-, bredt dynamisk område, single-chip mikser, egnet for RF-IF nedkonvertering i HF- og VHF-mottakere, andre mikser i basestasjoner, DC-basebåndkonvertering og kvadraturmodulasjon og demodulasjon og frekvensskift deteksjon i ultralydavbildning og andre applikasjoner

2. AD831 gir +24 dBm tredjeordens punkt, som kan oppnå -10 dBm LO-strømforbruk. Det krever ikke høyeffekts LO-drivere, og det er ingen tilhørende skjermings- og isolasjonsproblemer. Derfor, sammenlignet med passive miksere, kan det forbedre systemytelsen, redusere systemkostnadene.

3. Mikseren er designet for å bli drevet av en enkelt strømforsyning, og RF-, IF- og LO-portene har DC-isolasjonskondensatorer for enkel bruk. Driftsfrekvensen til RF- og LO-inngangene kan være så høy som 500MHz. IF-utgangen er en single-ended spenningsutgang. Den har en utgangsbåndbredde på 250 MHz.

4. En enkelt motstand koblet mellom pinnene OUT og FB brukes til å stille inn forsterkningen. Forsterkeren har lave DC-offset-egenskaper, så den kan brukes til DC-koblingsapplikasjoner som DC-basebåndfrekvenskonvertering og kvadraturamplitudedemodulasjon

5. Med utgangsforsterkeren til mikseren og den beste kildeimpedansen, er SSB-støytallet til mikseren 10,3 dB ved 70 MHz. I motsetning til passive miksere har AD831 ingen innsettingstap, ingen ekstern duplekser og ingen passiv terminering. AD8362 har to arbeidsmoduser: effektmåling og kontroller. I figur 1, i effektmålingsmodus, VOUT og VSET



RF-inngang: 0.1-500MHz

RF-inngang: +10dBm (1dB kompresjonspunkt)

Lokal oscillatorinngang: 0.1-500MHz

Lokal oscillatorinngang: -10dBm

IF-utgang: 0.1-200MHz

Strømforsyningsspenning: 9-11V single-ended strømforsyning

Vekt: 11 gram

Farge: Grønn

Materiale: PCB

Størrelse: 33x33mm



Pakkeinnhold:

4 x RFMixer Modul



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
