Generatoren bruker enkoderen til å justere strøm- og spenningsutgangen og endre parameterne. Enkoderknappen brukes til å flytte markøren. Trykk på knappen én gang, markøren flyttes til øvre posisjon med ett bit (med et blinkende varsel), og markørposisjonen brukes til å indikere den forskjellige utgangsjusteringsmengden som tilsvarer én puls fra enkoderen (0,01, 0,1, 1, 10 (mA eller V)).

Funksjoner:

Generatoren med batteri drives av litiumbatteri, som kan lades.

Når batteriet er underspenning, vil underspenningsindikatorlampene lyse, vennligst slå av generatoren og lad batteriet i tide.

Hvis generatoren ikke brukes på lenge, lad minst hver 2. måned for å forhindre batteriskade.

MICRO USB-drevet og ladet.

1 Strømutgang

Strømutgangsenkoderen roteres til høyre, utgangen økes; og den roteres til venstre, utgangen reduseres. Du kan endre posisjonen til markøren ved hjelp av enkoderknappen for å endre det forskjellige utgangsinkrementet og -dekrementet (0,01mA, 0,1mA, 1mA, 10mA).

2 Spenningsutgang

Spenningsutgangsenkoderen roteres til høyre, utgangen økes; og den roteres til venstre, utgangen reduseres. Du kan endre posisjonen til markøren ved hjelp av enkoderknappen for å endre det forskjellige utgangsinkrementet og -dekrementet (0,01V, 0,1V, 1V, 10V).

3 24 Spenningsutgang 24V vil bli sendt ut direkte når den slås på.

4 Utgangskorreksjon

Trykk og hold inne strømutgangsenkoderknappen i mer enn 2 sekunder for å gå inn i korreksjonsgrensesnittet. Strømutgangskorreksjonsområdet er 9,99 %, og spenningsutgangskorreksjonsområdet er 9,99 %. De tilsvarende strøm- og spenningsverdiene kan korrigeres ved å rotere den tilsvarende enkoderen. Trykk på spenningsenkoderknappen, innstillingene lagres og trykk på strømenkoderknappen, innstillingen vil bli kansellert.

Merk: På grunn av utgangsbrikkens begrensning kan ikke minimum utgangsspenning og strøm være 0

Spesifikasjoner:

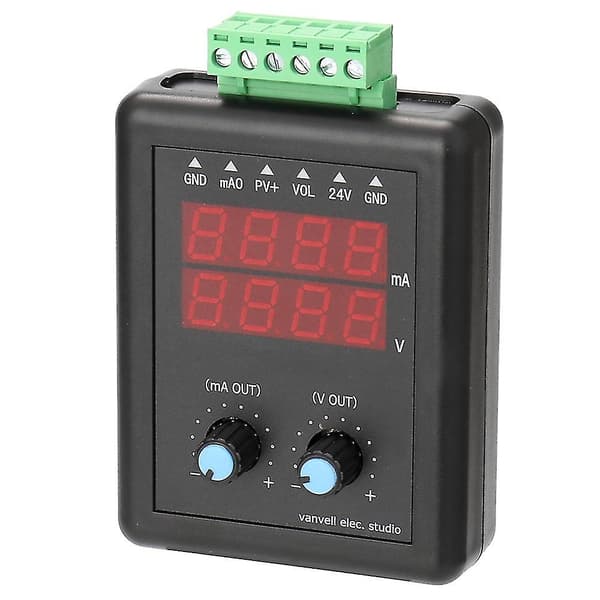

Navn: Signalgenerator

Aktiv strømutgang: 0-22 mA (minimum utgang er ca. 0,06mA), last: 0-550

Passiv strømutgang: 0-22 mA (minimum utgang er ca. 0,06mA), ekstern strømforsyning opp til 30V, last: 0-550

Spenningutgang: 0V-12V (minimum utgang er ca. 0,05V)

24V spenningsutgang: drivstrøm: 35mA (Ikke mer enn 35mA)

Driftsmiljø: 0C-50C uten kondens

Elementstørrelse: 90 * 70 * 28mm / 3.54 * 2.76 * 1.10in

Pakkestørrelse: 150 * 100 * 80mm / 5.91 * 3.94 * 3.15in

Pakkens vekt: 120g / 4.23ounce

Pakkeliste:

1 * Signalgenerator
