Generatoren bruker en koder for å justere strøm- og spenningsutgangen og endre parametrene. Koderknappen brukes til å flytte markøren. Trykk på knappen én gang, markøren flyttes én bit opp (med et blinkende varsel), og markørposisjonen brukes til å indikere den forskjellige utgangsjusteringsmengden som tilsvarer én puls fra koderen (0,01, 0,1, 1, 10 (mA eller V)).
Funksjoner:

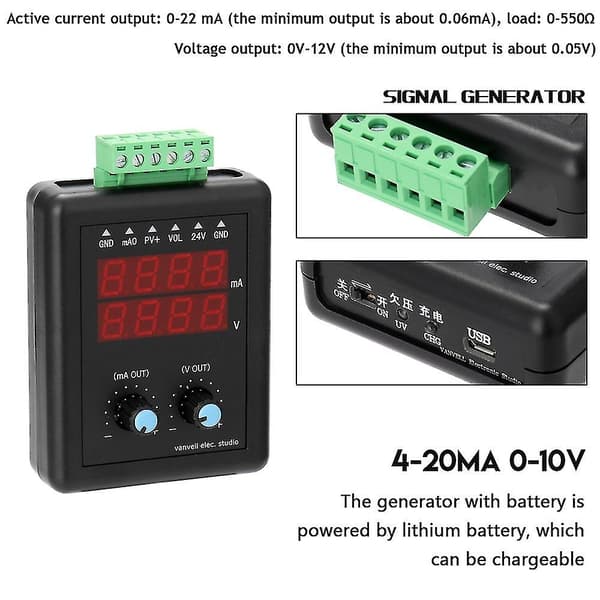

Generatoren med batteri drives av litiumbatteri, som kan lades.
Når batteriet har underspenning, vil underspenningsindikatorlampene lyse, vennligst slå av generatoren og lad batteriet i tide.
Hvis generatoren ikke brukes på lenge, lad minst hver 2. måned for å forhindre batteriskade.
MICRO USB drevet og ladet.
1 Strømutgang

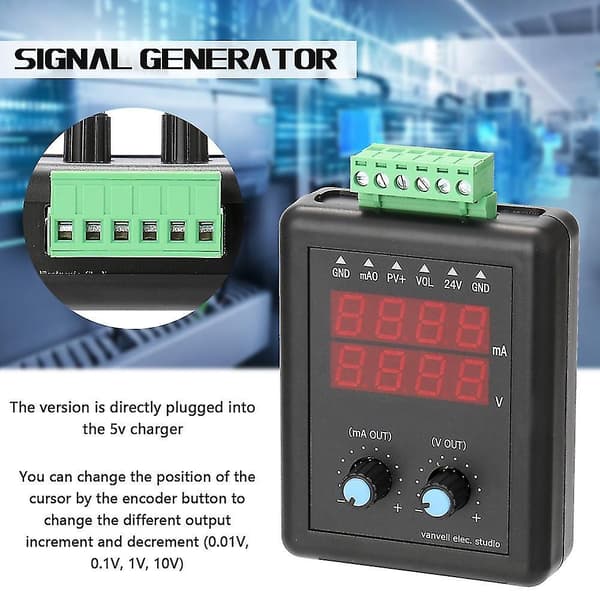

Strømutgangskoderen roteres til høyre, utgangen økes; og den roteres til venstre, utgangen reduseres. Du kan endre posisjonen til markøren med koderknappen for å endre det forskjellige utgangsinkrementet og -dekrementet (0,01mA, 0,1mA, 1mA, 10mA).
2 Spenningsutgang
Spenningsutgangskoderen roteres til høyre, utgangen økes; og den roteres til venstre, utgangen reduseres. Du kan endre posisjonen til markøren med koderknappen for å endre det forskjellige utgangsinkrementet og -dekrementet (0,01V, 0,1V, 1V, 10V).
3 24V Spenningsutgang 24V vil bli sendt ut direkte når den slås på.
4 Utgangskorreksjon
Trykk og hold inne strømutgangskoderknappen i mer enn 2 sekunder for å gå inn i korreksjonsgrensesnittet. Strømutgangskorreksjonsområdet er 9,99 %, og spenningsutgangskorreksjonsområdet er 9,99 %. De tilsvarende strøm- og spenningsverdiene kan korrigeres ved å rotere den tilsvarende koderen. Trykk på spenningskoderknappen, innstillingene lagres, og trykk på strømkoderknappen, innstillingen vil bli kansellert.
Merk: På grunn av utgangsbrikkens begrensning kan ikke minimum utgangsspenning og -strøm være 0
Spesifikasjoner:
Navn: Signalgenerator
Aktiv strømutgang: 0-22 mA (minimum utgang er ca. 0,06mA), last: 0-550Ω
Passiv strømutgang: 0-22 mA (minimum utgang er ca. 0,06mA), ekstern strømforsyning opptil 30V, last: 0-550Ω
Spenningsutgang: 0V-12V (minimum utgang er ca. 0,05V)
24V spenningsutgang: drivstrøm: 35mA (Ikke mer enn 35mA)
Driftsmiljø: 0C-50C uten kondens
Varestørrelse: 90 * 70 * 28mm / 3.54 * 2.76 * 1.10in
Pakkestørrelse: 150 * 100 * 80mm / 5.91 * 3.94 * 3.15in
Pakkevekt: 120g / 4.23ounce
Pakkeliste:
1 * Signalgenerator
