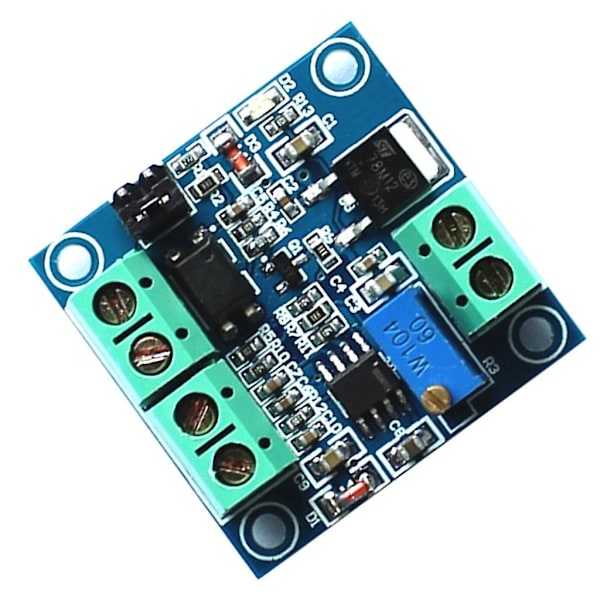

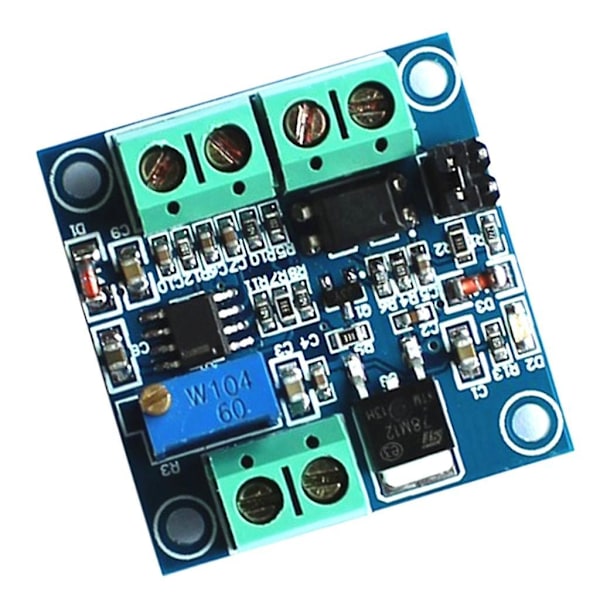

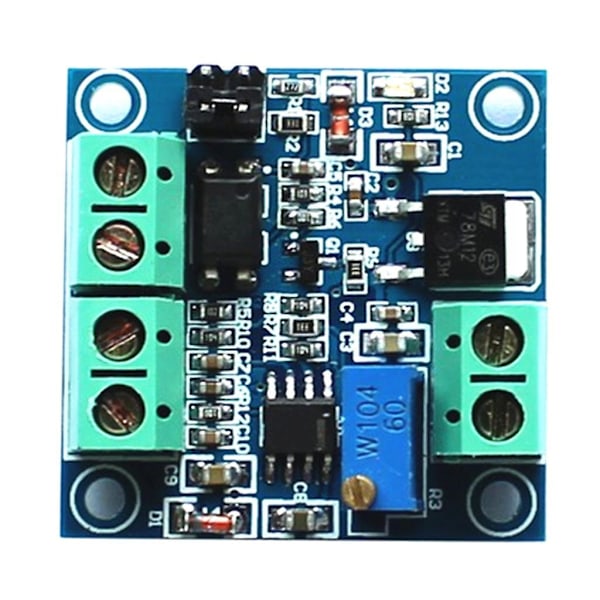

PWM-til-spenning modulen kan konvertere det digitale PWM-signalet 0%-100% til et analogt signal 0 ~ 10V.
Kan brukes for industrielle kontrollpaneler eller andre signalgrensesnittbytter, ved å justere PWM-driftssyklusen for å regulere utgangsspenningen.
Bruker innebygd mikrokontrollerteknologi, enkel å betjene, du kan finjustere den gjennom potensiometeret.
Øker utgangsspenningsnøyaktigheten ytterligere til innenfor 1%, inngangsfrekvensen økes til 3KHZ, støtter PWM, driftssyklus til spenning (via kort motstand) og 5V/10V-valg (via kort motstand).
Spesifikasjon:
Størrelse: Ca. 33.14 x 33.02 mm/1.304 x 1.3 tommer
5/10 kort D/F -1KHz frekvens til 0-5V (driftssyklus etter ønske)
5/10 åpen D/F -1KHz frekvens til 0-10V (driftssyklus etter ønske)
5/10 kort D/F kort 0-100% driftssyklus til 0-5V (frekvensområde 1Hz-3KHz)
5/10 åpen D/F kort 0-100% driftssyklus til 0-10V (frekvensområde 1Hz-3KHz)
Forsyningsspenning: 9V ~ 24V
Signal inngangsfrekvensområde: 1Hz ~ 3KHz (amplitude 3.3V-5V)
Signal inngangsdriftssyklusområde: 0 ~ 100% (amplitude 3.3V-5V)
Utgangsspenning: 0.00V ~ 5.00V/0.00V ~ 10.00V
Feiltoleranse: innenfor 1%, lineær konvertering
Koblingsdefinisjon:
12V: Positiv strømkontakt (9V til 24V)
GND: Strøm jordingsgrensesnitt
PWM: signalinngang (1-1KHz 0-100%) (amplitude 3.3V-5V)
GND: signalinngang negativt grensesnitt eller jord
OUT: Signalutgangsgrensesnitt (0.00V til 5.00V/0.00V til 10.00V)
GND: Jordingsgrensesnitt
Merk: Når utgangen er fra 0.00V til 10.00V, må forsyningsspenningen være mer enn 10 volt.
Pakken inkluderer:(3 Pakke)
1 stk PWM til Spenningskonverter Modul
