Bruk følgende trinn: 1.Koble til strømforsyningen; 2.Trykk på dreiebryteren i 10 sekunder for å bytte til normal eller presis modus, 3.Kort trykk på dreiebryteren for å justere frekvensen og endre verdien ved å rotere bryteren; 4.Trykk på dreiebryteren i 2 sekunder for å justere arbeidsforholdet;
5. Trykk i 5 sekunder for å låse de innstilte parametrene.
6.Test; 7.Trykk på 'ON/OFF'-tasten for å slå PWM-utgangen på eller av;
8.Fjern strømforsyningen og koble til lasten for å bruke modulen.

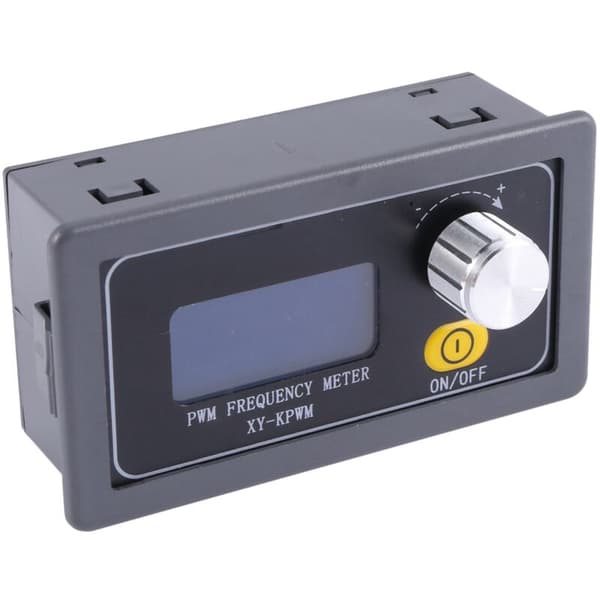

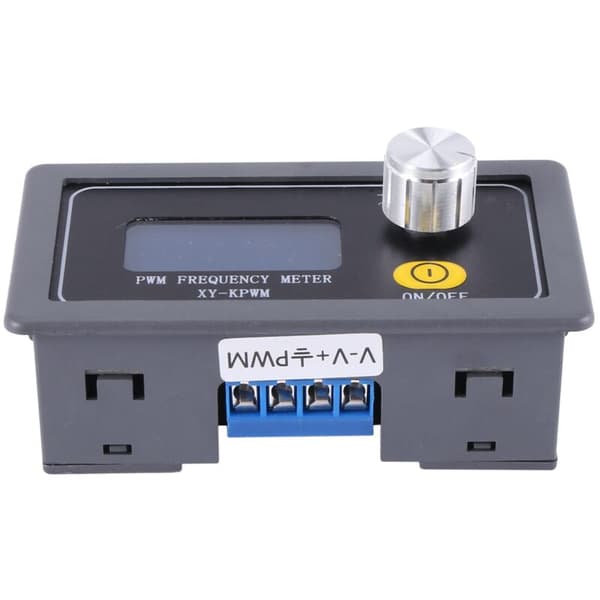

XY-KPWM-signalgenerator er en enhet som gir elektriske signaler ved forskjellige frekvenser, firkantbølgenivåer og utgangsnivåer;1.Med kabinett;2. Høyoppløselig LCD-skjerm;Støtte UART;

4.Støtte frekvensjustering
5.Støtte justering av arbeidsforhold
6. Høy presisjonsdeteksjon
7.Støtte strømbruddminnefunksjon
8.1 kanal PWM-utgang
9.Dobbel arbeidsmodus
10.Knapp støtter låsefunksjon for å forhindre feiloperasjon
11.Støtte aktiver utgang
Parametere:
1.Produktnavn: XY-KPWM PWM-signalgenerator;
2.Modell: XY-KPWM;
3.Arbeidsspenning: DC 3.3V-30V;
4.Frekvensområde (normal modus): 1Hz~150KHz;
5.Frekvensområde (presis modus): 1Hz~15KHz;
6. Frekvensnøyaktighet: 2%;
7.Arbeidsforholdsnøyaktighet: 1% i normal modus;
8.Arbeidsforholdsnøyaktighet: 0,1% i presis modus;
9. Arbeidsforholdsområde: 0,00%-100%;
10. Utgangsstrøm: ca. 5-30mA;
11.Utgangsamplitude: samme som inngangsspenning;
12.Arbeidstemperatur: -40°C~85°C
13. Arbeidsfuktighet: 0%~95%RH;
Søknad:
1. Rektangulær generator som genererer et firkantbølgesignal for eksperimentell utvikling;
2. Brukes til å generere et firkantbølgesignal som styrer motordriveren;
3. Generer justerbare pulser som skal brukes av MCU;
4.Dimmer;
Cruise control;
Farge: Svart
Materiale: Plast
Størrelse: 71 x 39mm
Pakkeinnhold:
2 x Signalgenerator

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
