Funksjoner:\r

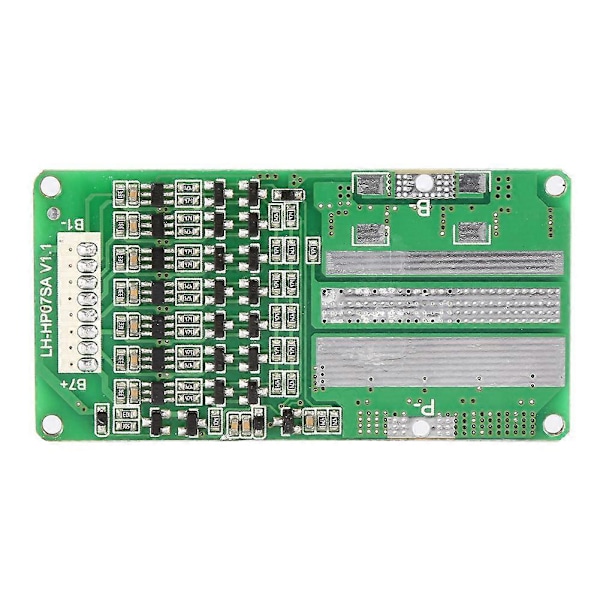

Beskyttelseskortet er for 7 serier 18650 li-ion 3.6V/3.7V batterier.\r
Stabile forskjellige beskyttelsesfunksjoner for lading og utlading, som nøyaktig overladingbeskyttelse, overutladingsbeskyttelse, overstrømsbeskyttelse og kortslutningsbeskyttelse.\r
Batterikjerne maskinvare balansert prosessering, riktig balansert strøm, rimelig balansert varmeutslipp, påvirker ikke ytelsen til batteripakken.\r

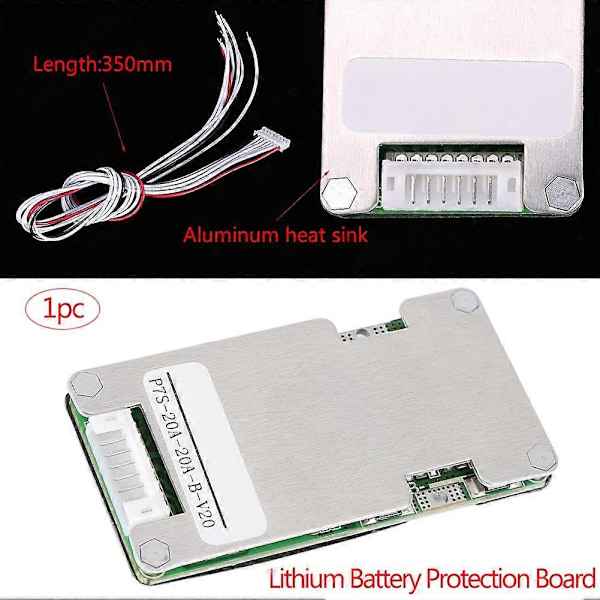

Den har en aluminiumsplate som vil forbedre varmeavledningen for MOS-røret, og forlenge levetiden til MOS-røret.\r
Lavt hvilestrømforbruk, det kan spare energi.\r
\r
\r
Spesifikasjon:\r
\r
Minimum Typisk Maksimum Enhet Notat\r
Arbeidsspenning 19.6\r
29.75 V Krets normalt arbeidsområde\r
Hvilestrøm\r
20 50 A Enkelt batterispenning 3.6V\r
Driftstemperatur -20\r
+70 Normalt driftstemperaturområde\r
Relativ fuktighet\r
\r
90%\r
Ingen kondens\r
Lagringstemperatur -40\r
+85 Fuktighet er mindre enn 90%, ingen kondens\r
Høyde\r
\r
4000 M\r
\r
Ladespenning\r
\r
29.75 V CC-CV\r
Funksjonstest Element Symbol Testbetingelse Minimum Typisk Maksimum Enhet\r
Overladingsbeskyttelsesspenning Vc1 Ved lade av 4.200 4.250 4.300 V\r
Forsinkelsestid Tc1 / 10 1000 1700 mS\r
Avlastningsspenning Vc2 / 4.150 4.190 4.240 V\r
Ladestrøm Normal Ioc /\r
\r
20 A\r
Balanseringsfunksjon Startspenning\r
/ 4.150 4.200 4.250 V\r
Balanseringsstrøm\r
/ 20\r
35 mA\r
Overutladingsbeskyttelsesspenning Vd1 Ved utlading av 2.700 2.800 2.900 V\r
Forsinkelsestid Td1 / 10 200 500 mS\r
Avlastningsspenning Vd2 / 2.900 3.000 3.100 V\r
Gjenopprettingstilstand / / Koble fra last\r
Overstrømsbeskyttelse Overstrøm 1 Beskyttelsesstrøm Ioc1\r
60\r
100 A\r
Overstrøm 1 Beskyttelsesforsinkelsestid Toc1\r
20\r
200 mS\r
Utladning Overstrøm Avlastning Overstrømsbeskyttelse Gjenopprettingstilstand / / Koble fra last\r
Utladningsstrøm Maks. Kontinuerlig utladningsstrøm Ioc - - - 20 A\r
Kortslutningsbeskyttelse Forsinkelsestid Tshort\r
\r
300 600 S\r
\r
Gjenoppretting / / Koble fra last\r
Intern motstand Utladningskrets Intern motstand(m) Ron1\r
/ / 20 mR\r
Selvstrømforbruk Arbeidsmodus Icc1\r
/ 20 50 A\r
\r
Størrelse: 65*33*7mm / 2.56*1.3*0.27\"\r
Ledningslengde: 350mm / 13.77\"\r
\r
\r
Pakkeliste:\r
1 x Beskyttelseskort\r
\r
\r
Merk:\r

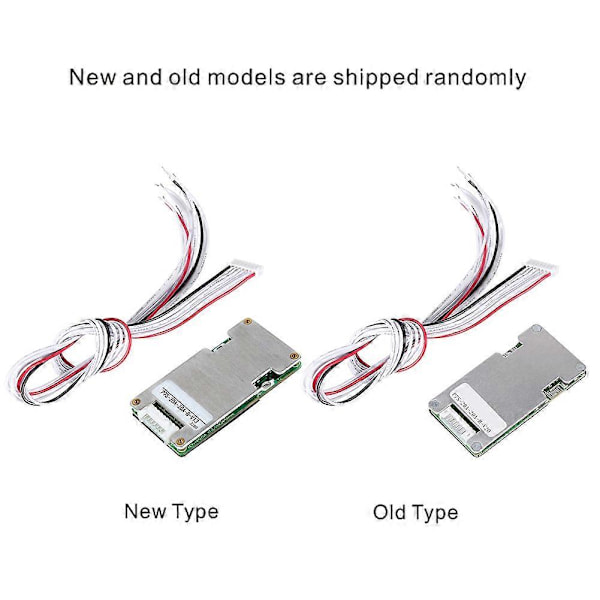

Vær oppmerksom på at den nye og gamle typen av dette produktet vil bli sendt tilfeldig, og sørg for at du ikke har noe imot det før du bestiller.
