25MHZ høyhastighets krystalloscillator & 32.768Khz 6PF lavhastighets krystalloscillator

V3.0 versjonen begynte å bruke blyfri prosess, pin header er gullbelagt pin header, mer miljøvennlig

Flash pads er reservert og USBDisk && FATFFS rutiner er tilgjengelige

WeAct FW Bootloader er brent ut av fabrikken. Det er en spesiell fabrikktestversjon, og hex er ikke tilgjengelig.

Støtter MicroPython programmering, gir tilgjengelig MicroPython firmware, se etter konfigurasjonsfiler, men gir ikke tekniske svar!



Kort med versjon V1.3 og over har 3 knapper, reset-knapp, BOOT0-knapp og brukerknapper.

Hvordan gå inn i ISP-modus

1:Trykk og hold BOOT0-knappen og reset-knappen under strømtilstand, slipp deretter reset-knappen, og slipp BOOT0-knappen etter 0,5 sekunder

2:Hold nede BOOT0-tasten når strømmen er slått av, og slipp BOOT0-tasten 0,5S etter at strømmen er slått på

DFU-modus: bare bruk datakabelen til å koble til datamaskinen, hvis det er et problem med ugjenkjennelighet, kan du varme opp brikken ordentlig (25 Celsius), og deretter gå inn i ISP-modus på nytt

Seriell portmodus: bruk USB til seriell port for å koble PA9 og PA10 på kjernebrettet

WeAct FW Bootloader

Du trenger ikke USB til seriell port, ingen debugger, ingen datamaskindriver, bare en TYPE-C datakabel for å fullføre nedlastingen av firmware

Trykk og hold nede KEY-knappen, klikk på reset-knappen, LED C13 blinker, slipp KEY-knappen for å gå inn

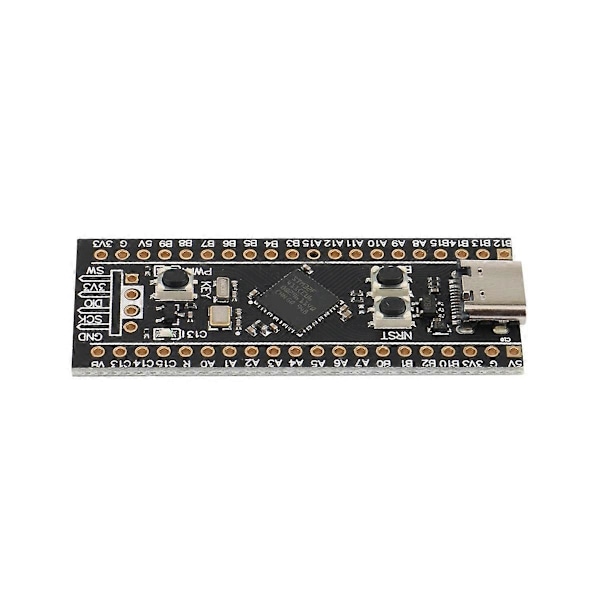

modell:STM32F401CEU6

Farge: Svart

Materiale: PCB



Pakkeinnhold:

2 * Utviklingskort med pin



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
