Dobbelkanals H-bro-driver arbeidsmodus skaper høyere arbeidseffektivitet, L298N som hovedbrikke, kan drive en 2-faset, en 4-faset eller to DC-motorer.

For å unngå skade på spenningsstabiliseringspinnen, bruk en ekstern 5V-forsyning når du bruker mer enn 12V kjørespenning.

Bruk -kapasitetsfilterkondensatorer og diode med frihjulbeskyttelsesfunksjon, øker påliteligheten.

Høy arbeidseffekt opp til 46V, strømmen kan nå 3A MAX og kontinuerlig strøm er 2A, effekt opp til 25W.

kapasitetsfilterkondensator, etterstrømningsbeskyttelsesdiode, mer stabil og .



Spesifikasjon:

Chip: L298N

spenning: 5V

strøm 0mA-36mA

Maksimal effekt: 25W

Kjørespenning: 5V-35V

Kjørestrøm: 2A (For hver DC-motor)

Driftsmodus: Dobbel H-bro-driver (kan drive 2 DC-motorer)

Årsak 1: Bruk L298N for hovedbrikke

L298N er en type høyspenning, høystrøms motorstyringsbrikke. Funksjoner som høy arbeidsspenning (maksimal spenning opp til 46V), utgangsstrøm (øyeblikkelig strøm opp til 3A), kontinuerlig arbeidsstrøm 2A og 25W nominell effekt. Har 15 pinner som pakke.

To innebygde H Birdge høyspenning og strøm fullbrodrivere kan brukes til å drive DC-motoren og , reléspolen og så videre.

Brippen kan kobles til en ekstern deteksjonsmotstand for å gi variasjonene til kontrollkretsen.

Ved å bruke L298N-brikke for å drive motoren, kan brippen drive en trinnmotor eller firefasetrinnmotor, og to DC-motorer som . Ved å bruke standardnivåsignalstyring har den to aktiveringskontrollender. Den tillater eller forbyr enhet som har en strømforsyningsinngang uten påvirkning av inngangssignalet, noe som gjør at den interne kretsdelen fungerer ved lav spenning.

Årsak 2: Bred applikasjon

Størrelse: 43 x 43 x 27mm

Materiale: PCB

Farge: rød



Pakkeinnhold:

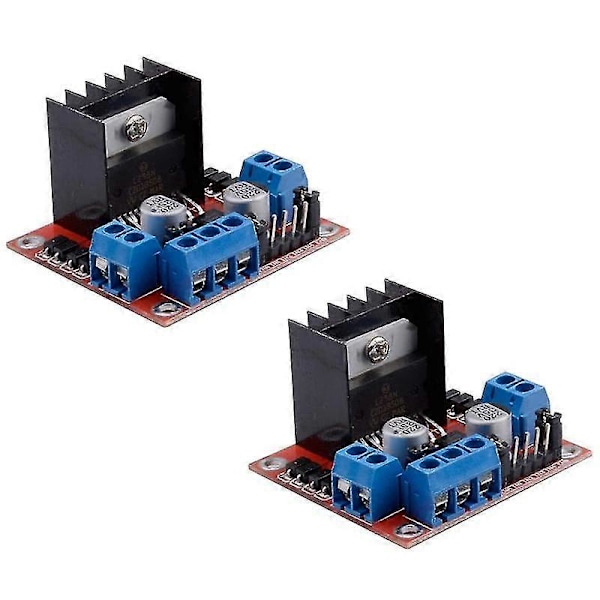

2 x L298N Motorstyringskortmodul



Bare ovennevnte pakkeinnhold, andre er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen i en litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
