- Driftsspenning: DC 12V -36V - Driftsstrøm: <= 15a - Drivereffekt: <= 500W - Hastighetsspenning: 0.1V -5V - Driftstemperatur: -40-85 ° C - Fuktighet: 90%RH - Stallbeskyttelse: Ja - Aktiver kontroll: Ja - Overstrømsbeskyttelse: Ja - Styrkekontroll: Ja - Hastighetskontrollsignal: Ja - Størrelse: 63*42*17 mm (l*b*h); Sondestørrelse 3 mm, lengde: senteravstand for festehull 57 mm, bredde: solid hullsenteravstand 36.5 mm - Strømuttak ut:

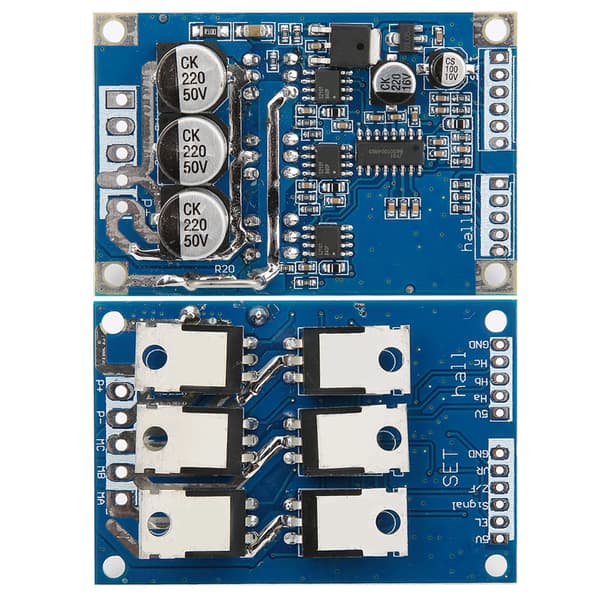

- VCC (positiv strømforsyning) - GND (negativ) - MC (motorfaser W) - MB (motorfaser V) - MA (motorfase U) - Sett for styresiden:
- GND kontrollterminal jord - enden av kontrolleren 0-5V (tilsvarer 10% av motorhastigheten -100%) - ZF reverseringskontroll (koblet til 5V eller jord kan lade motorens rotasjonsretning) - m turteller pulsutgang (avhengig av antall motorpoler som tilsvarer antall pulser per rp motoren stopper) - 5V 5V kontrollterminal - Hall for de SPESIELLE terminalene:
- 5V Hall effekt Positiv - har hall signal - HB Hall signal - HC Hall signal - GND Hall Negativ kabelkabling:
- kontrollterminal for sett:
1. Kabel Acouge krever motorhastighetskontroll: Tilgjengelig potensiometersystemhastighet kan også kobles til MCU-kontroll, når potensiometerets kontrolllinjer, er potensiometerets midtpinn koblet til VR-hastighetsporten, potensiometeret koblet til begge ender av 5v og GND terminalsti raskere.
2. Kabler for motorkontroll: Du kan endre kontroll kan også kobles til MCU-kontroll, til GND i en retning, deretter i en retning 5V.
3. Puls hastighetssignal: Høy og lav effekt. IC kan ikke forstå informasjonen med kundens forespørsel.
Hall signalinnganger for hall:
- Koblingsskjemaet vises, ett som tilsvarer HA, HB, HC og på motoren, 5V strømforsyning koblet til HAL motor signaler positiv, GND strømforsyning negativt signal til motorhallen.
Merk: På grunn av ulike motorprodusenter for å lage hallen i halllinjeordren, følger ikke nødvendigvis linjen på kortet for å matche sekvensen, må justeres, vær oppmerksom! Hvis linjesekvensen er feil, kan kortet ikke starte ordentlig eller forårsake andre feil, inkludert å brenne driverplaten.
Motor Driver Card 12-36V DC Strøminngang, VCC Positiv strømforsyning, GND strømforsyning er negativ. Vær oppmerksom på at den nye typen og den gamle typen av dette produktet vil bli sendt tilfeldig, og sørg for at du ikke har noe imot det før du bestiller.
Elektriske ledningsmetoder: Børsteløs DC-motor for de tre linjene, tilsvarende MA/U, MB/V, MC/W.
Tips:
- Hvis du bruker mindre enn 60W uten ekstra kjøleribber, må du sørge for å legge til mer enn 60W kjøleribber. Kjøreeffektivitet uten å senke temperaturen er for høy vil skinne i permanent skade! Størrelsen på kjøleribben kan være et dårlig miljøbasert arbeid (anbefalt kjøler større enn 200 kvadratcentimeter)! Når du installerer kjøleribben, må du være oppmerksom på baksiden av modul 6 mosrørisolasjon, ingen isolasjon, den vil bli festet til den permanent skadede driverplaten! Foreslå å legge til isolasjonsfilmer, begge sider av isolasjonsplaten pluss termisk fett!
Pakken inkluderer:
