1、Dette er DTMF-lydkontrolleren med fire kanaler, hvilken som helst telefon eller fasttelefon med DTMF-tastekode fjernstyrer produktreléets åpning og lukking
2、De fleste smarttelefoner og funksjonsmaskiner er DTMF-kode
3、Arbeidsspenning DC 12V, med beskyttelse mot omvendt polaritet
4、Standby 11-13 MA, 1 relé åpent 44MA, 2 reléer åpne 77MA, 3 reléer åpne 110MA, 4 reléer åpne 140MA, 5 reléer åpne 170MA, 6 reléer åpne 197MA, 7 reléer åpne 223MA, 8 reléer åpne 247MA
5、Åtte driftsmoduser, ikke-låsende (øyeblikkelig), selvlåsende (vippe), sammenlåsende (lås), 5/20/60/120/250-sekunders forsinkelse
Funksjoner:
Dette
er DTMF-lydkontrolleren med fire kanaler, hvilken som helst telefon eller fasttelefon
med DTMF-tastekode fjernstyrer produktreléets åpning og lukking.
De fleste smarttelefoner og funksjonsmaskiner er DTMF
kode.
Arbeids-
spenning DC 12V, med beskyttelse mot omvendt polaritet.
Standby 11-13 MA, 1 relé åpent 44MA, 2 reléer åpne 77MA, 3 reléer åpne 110MA, 4 reléer åpne
140MA, 5 reléer åpne 170MA, 6
reléer åpne 197MA, 7 reléer åpne 223MA, 8 reléer åpne 247MA.
Åtte driftsmoduser, ikke-låsende
(øyeblikkelig), selvlåsende (vippe), sammenlåsende (lås), 5/20/60/120/250-sekunders forsinkelse.
Standard kontrollkommando er 1/2/3/4/5/6/7/8. Eksempel: Slå 1 for å kontrollere relé
1, slå 2 for å kontrollere relé 2, slå 3 for å kontrollere relé 3, slå 4 for å kontrollere
relé 4; kontrollkommandoer kan endres til hvilke som helst 1-4 bits.

Spesifikasjoner:

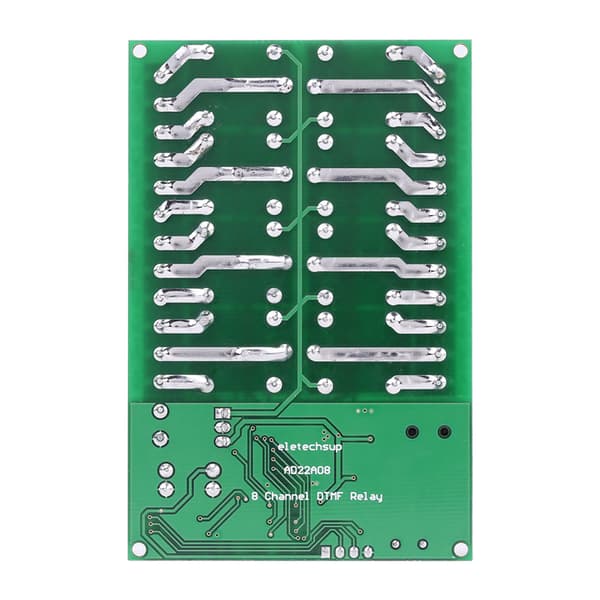

Modell: AD22A08
Arbeidsspenning: DC 12V
Størrelse: Ca. 94 x 62 x 18 mm/3,7 x 2,44 x 0,7 tommer
Maksimal belastning: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC

Instruksjoner:
Du trenger to telefoner, en som en
mottaker (phone_1), den andre som en sender (phone_2); mobil phone_1

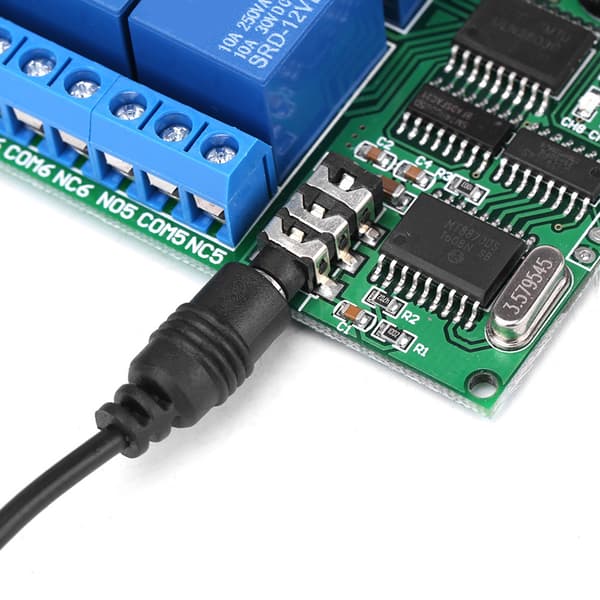

koblet til med DTMF-lydkabel 3,5 MM lydkontroller (kontrolleren skal være
strømforsynt), og deretter ved hjelp av phone_2 (kan være en fasttelefon) ringe phone_1, phone_1
svarte, slik at to telefoner ringer hverandre; slå deretter 1/2/3/4/5/6/7/8 på phone_2
tastaturet for å kontrollere 8 reléer.
Forsiktig:
1.
DTMF-lydkontrolleren må bruke stabil drift av DC 12V strømforsyning
(anbefalinger 2A eller over strømadapteren)
2. Fjernstyr kontrolleren med en mobiltelefon, mottakeren må være
telefonen med 3,5 MM lydgrensesnitt, senderen kan være en mobiltelefon eller
fasttelefon
3. Som en mottaker av telefonen må den sende ut en lyd (ikke dempet), ellers vil de ikke kontrollere reléer.
Ordliste:
NO:
Normalt åpen
COM:
Felles terminal
NC:
Normalt tilkoblet
Relé
åpent: COM koblet til NO, men frakoblet NC
Relé
lukket: COM frakoblet NO, men NC koblet til COM.
Ikke-låsende
(øyeblikkelig): Slå 1 (2/3/4 er det samme),
relé 1 \"Åpen\", relé lukkes etter 1 sekunds forsinkelse
Selvlåsende: Slå 1, relé 1 \"Åpen\", slå 1 igjen, relé 1
\"av\", og så videre
Sammenlåsende: Slå 1, relé 1 \"Åpen\", andre reléer \"Av\";
slå 2, relé 2 \"Åpen\", andre reléer \"av\", og så videre
\"Forsinkelse\": Slå 1, relé 1 \"Åpen\", relé 1 \"Lukk\"
etter en tid
Valg av modus:

Åtte driftsmoduser, elektrisk jern
hopper (bilde over) på putene

Koblingsskjema:
1
Kontroller 12V krets, kablingen som vist nedenfor. Last \"LOAD\" kan være
LED-lys, vifter, motorer, rutere og annet 12V utstyr


2
DC 1-110V eller AC 85-265V krets, kablingen er vist nedenfor. Last
\"LOAD\" kan være LED-lys, vifter, motorer og andre typer spenning AC
og DC utstyr.

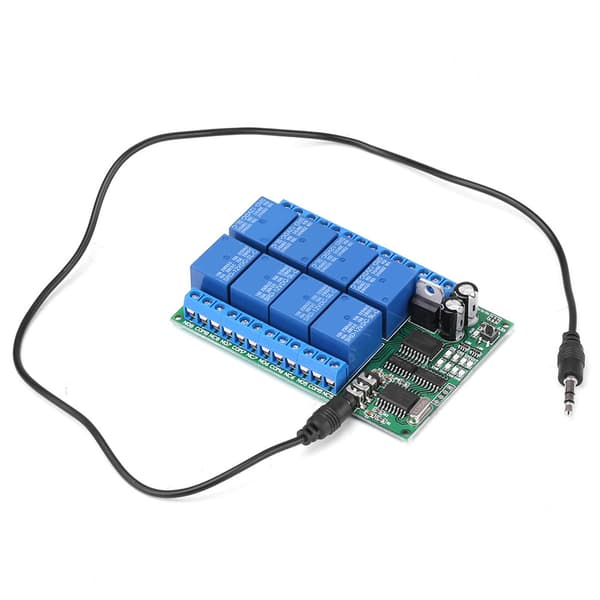

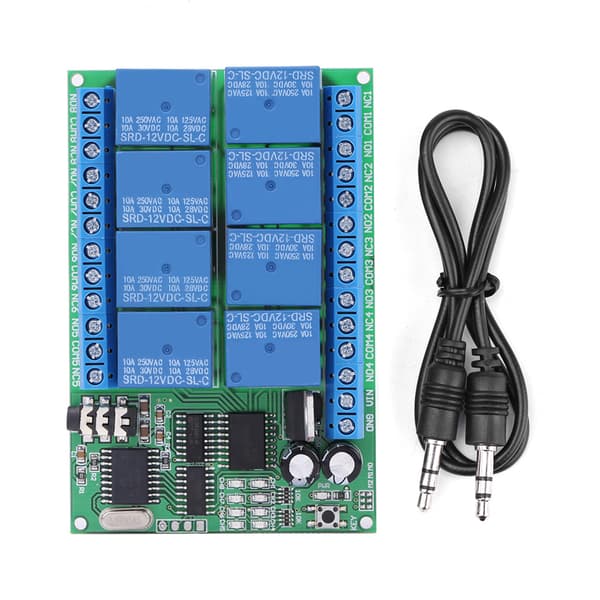

Pakken inkluderer:
1 x Relémodul
1 x 3,5 mm lydkabel
