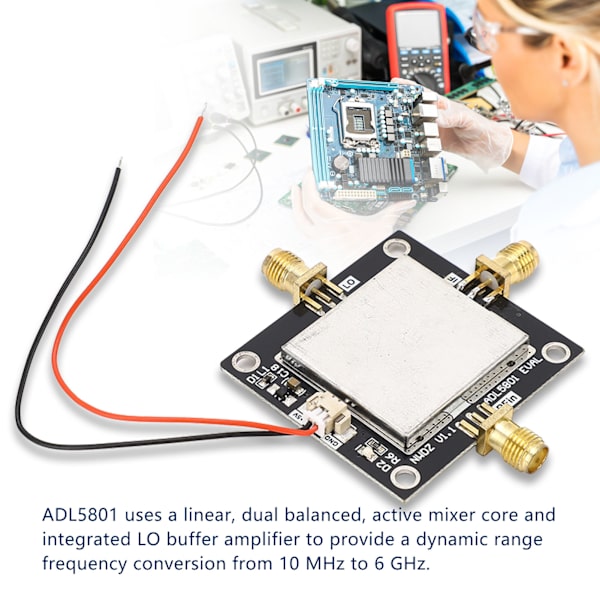

1、HOVEDBRUK: ADL5801 bruker en førsteklasses lineær, dobbeltbalansert, aktiv mikser-kjerne og integrert LO-bufferforsterker for å gi en høy dynamisk rekkevidde frekvenskonvertering fra 10 MHz til 6 GHz. 2、LINEARISERINGSARKITEKTUR: Frekvensmikseren drar nytte av en proprietær lineariseringsarkitektur som gir forbedret inngang IP3-ytelse ved høye inngangsnivåer. Høy inngangslinearitet gjør at enheten kan brukes i krevende mobiltelefonapplikasjoner der blokkeringssignaler i båndet kan føre til redusert dynamisk ytelse. 3、BIAS JUSTERINGSFUNKSJON: Biasjusteringsfunksjonen gjør det mulig å optimalisere inngangslinearitet, SSB-støyfigur og likestrøm ved hjelp av en enkelt kontrollpinne. En valgfri inngangseffektsensor er tilgjengelig for adaptiv biasstyring. Den adaptive biasfunksjonen gjør at komponenten kan gi førsteklasses inngang IP3-ytelse i tilfelle store blokkeringssignaler. Når blokkeringsagenten fjernes, kan ADL5801 automatisk biases nedover for å gi lav støyfigur og lavt strømforbruk. 4、ARBEIDSDETALJER: Balanserte aktive mikserarrangementer gir utmerket LO til RF og LO til IF-lekkasje, typisk bedre enn − 40 dBm. Mellomfrekvensutgangen er designet for å gi en typisk spenningskonverteringsforsterkning på 7,8 dB når den er lastet til en 200 Ω-last. Det brede frekvensområdet til den åpne samleren IF-utgangen gjør at ADL5801 kan brukes som en oppkonverterer for ulike emisjonsapplikasjoner. 5、FINT HÅNDVERK: ADL5801 er produsert ved bruk av den førsteklasses IC-prosessen for SiGe. Enheten er pakket i en 4 mm x 4 mm, LFCSP og kan operere i et temperaturområde fra ‑ 40 ℃ til + 85 ℃. 6、IDEELT ERSTATNING: Fantastisk erstatning for gamle og skadede deler, fint håndverk, oppmerksomhet på detaljer, hjelper deg med å forbedre arbeidseffektiviteten!
