Lading om dagen, automatisk tenning av lysene om natten og automatisk slukking av lysene ved daggry, utgangsspenningen er utgangsspenningen når batteriet ikke har spenning.

Kretsen styrer utgangen ved å detektere endringen av spenningen som genereres av solcellepanelet, uten behov for lysfølsomme elementer; den er egnet for et utvalg av batterier.

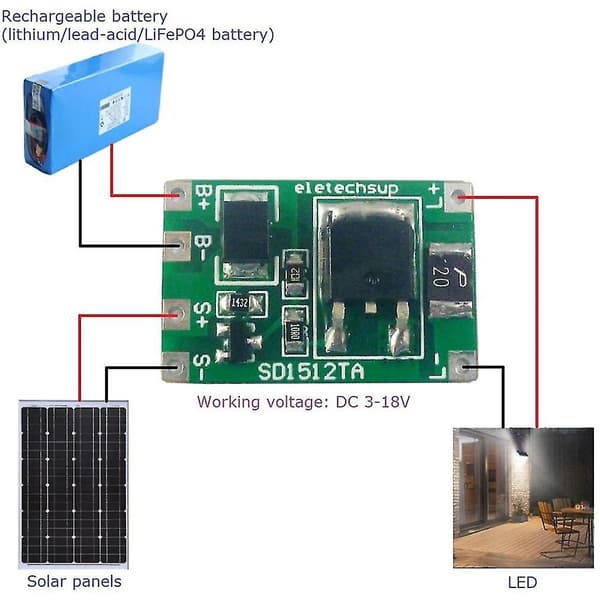

Batterispenningen til kontrolleren er utgangsspenningen, ubegrenset strøm og spenningsbegrensning, 2V3V LED-lampeperler kan ikke brukes direkte, det må være ved en nedtrappingskonstantstrøm eller en seriestrømbegrensningsmotstand, og utgangsstrømmen er den maksimale arbeidsstrømmen, ikke konstant strøm. Kobling: 1. B+B- koblet litiumbatteri 2. - koble til solcellepanel 3. L+L- utgang Koblingssekvens: 1: Koble til litiumbatteriet, batteriet må ha det tilsvarende beskyttelseskortet 2: Koble til LED, litiumbatteriet har strøm og LED-en lyser 3: Koble til solcellepanelet.

På dette tidspunktet er solcellepanelet opplyst med lys, og LED-en er av, og LED-en er på uten lys.

Bryteren kan installeres hvis den må slås av om natten, eller brytergrensesnittet SW er reservert for transport og lagring.

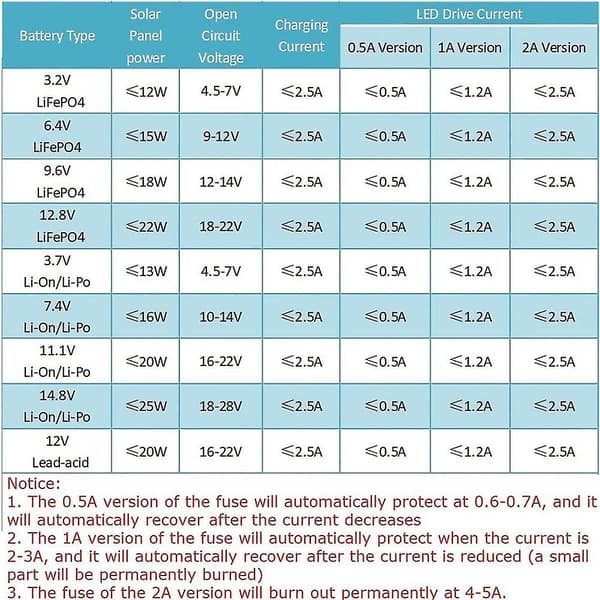

Forholdsregler: 1: Den stabile arbeidsutgangsstrømmen til kontrollkortet kan ikke være 600ma, ellers kan det forårsake utgangsbeskyttelse 2: Lading og anti-tilbakestrømning uten overlading og overutladningsbeskyttelse Litiumbatterier må brukes med tilsvarende beskyttelseskort (mobiltelefonbatterier har alle 3,7v beskyttelse, og mer enn 18650 har ikke det.

3,7v beskyttelseskort kan ikke brukes i serie) 3: Vær oppmerksom på vanntetting og isolasjon 4: LED-lamper kan ikke bruke boost-drift Type:0.5A

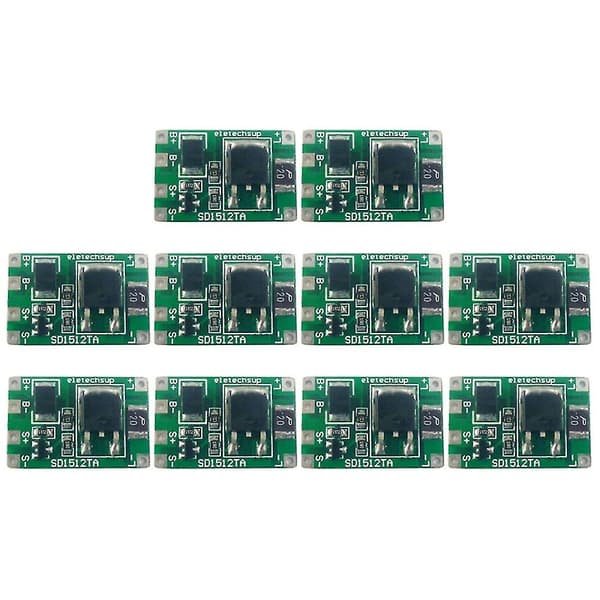

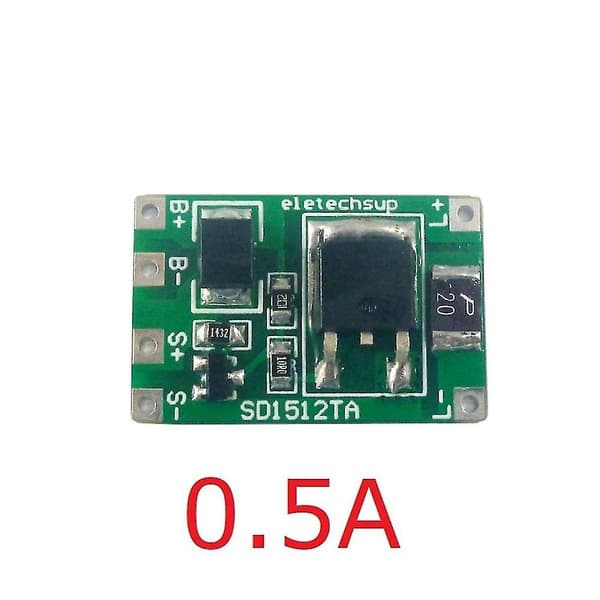

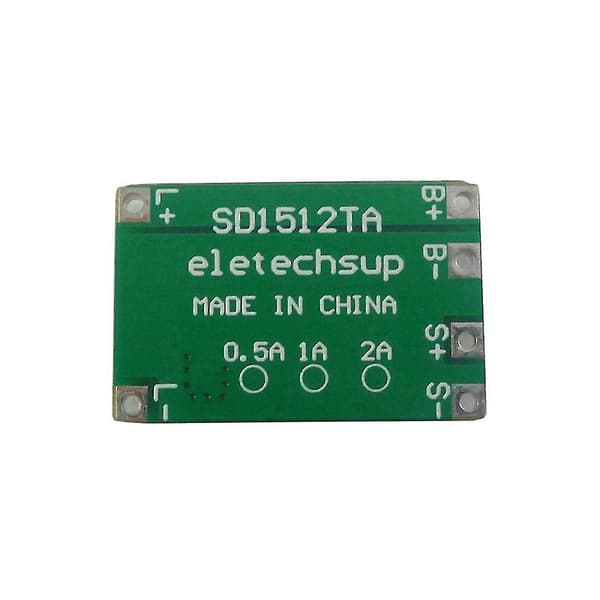

Farge: Grønn Materiale: PCB Størrelse: 20x15x4MM Pakkeinnhold: 10 * SD1512TA Solcellekontroller Lading Gatelys Bryter Kretskort Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen.

Målingen tillatt feil er +/- 1-3cm.
