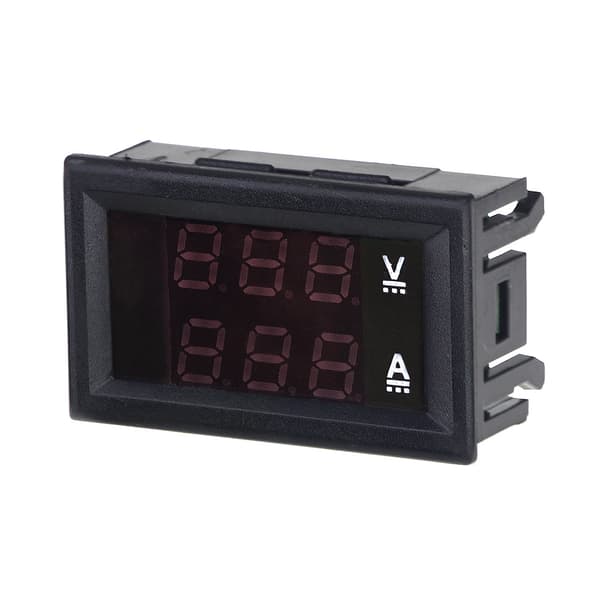

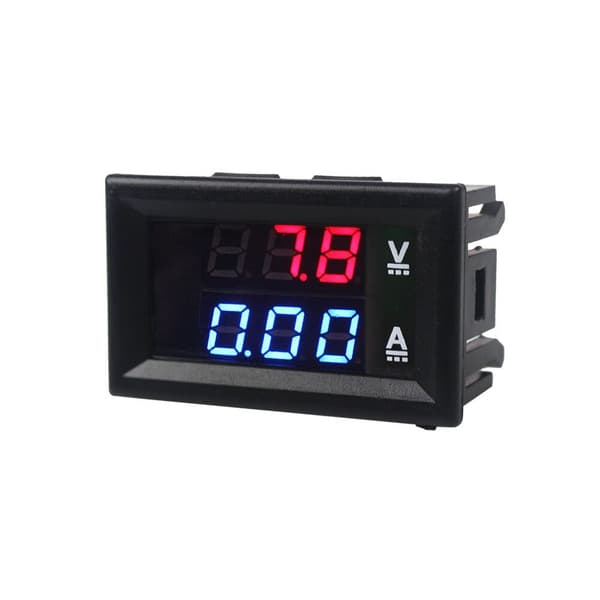

1 stykk (rød og blå 10A) DC0-100V 10A LED DC dobbelt display digital spennings- og strømmeterhode med ledning

Velkommen til vår butikk!

Leveringsmengde: 1 stykk

Spenningsmåleområde: 0.0V-100V

Strømtest område: 0-999mA, 0-10A, 0-50A, 0-100A (4 områder kan velges)

Strømforsyningsområde: DC4-30.0V

Spenningsfeil: ±0.1%

Strømfeil: ±1%

Ekstern shuntspesifikasjon: 75 milliohm

Driftsstrøm: < 20mA

Oppdateringshastighet: ca. 300mS en gang

Visningsmodus: Dobbelt tredimensjonalt 0.28\" LED digitalt rør

Visningsfarge: rød + blå.

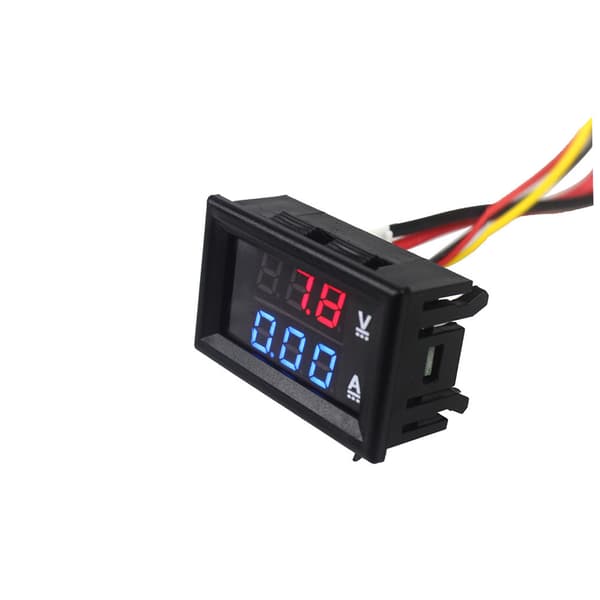

Ledningslengde: 15cm

Ytre dimensjoner: 48 x 29 x 22 mm, lengde X bredde X tykkelse;

Monteringshull: 46 x 27 mm

Driftstemperatur: -10℃~65℃

Merk: Området på 50A eller 100A tabellen uavhengig av om den målte strømmen er mindre enn 10A må være koblet til shunten for å måle strømmen! Ellers vil det brenne meterhodet.

Spenningsvisningen er normal, strømvisningen 0.00 eller 0.0

Sørg for at den tykke svarte ledningen er koblet til batteriets negative pol, den tykke røde ledningen til lastens negative pol. (Merk at utladnings- og ladekoblingen ikke er den samme, se konseptet med last og strøm). (Meterhode bruker originale importerte brikker, fabrikk etter veldig streng testing og kalibrering for å sikre at det ikke er noen kvalitetsproblemer før det forlater fabrikken. Møt strømvisning 0 99.99% av tilfellet er feil koblet, vær tålmodig og sjekk koblingen nøye)

Strømvisning er ikke tillatt

Hvis den direkte strømforsyningen eller den uavhengige strømforsyningen og utstyrets strømforsyning er felles jord, så lenge den tynne svarte linjen kan kobles fra.

Koblet til strømforsyningen vises ikke

Der AC-strømmen gjennom retting av strømmen må være koblet til en 1000uF elektrolytisk kondensator filtrert før strømforsyningen til hodet.

Bestem hodet godt eller dårlig (følgende er de to tilfellene med normalt hode)

ikke koblet til shunten, koblet til den tynne røde linjen og den tynne svarte linjen til strømforsyningen, området på 50A meterhode strømvisning 50.0 ~ 59.9, området på 100A meterhode display 100 ~ 109;;

koblet til shunten, koblet til den tynne røde ledningen og den tynne svarte ledningen til strømforsyningen, området på 50A meterhode strømvisning 0.00, området på 100A meterhode display 0.0;

Andre merknader

Måling av strømmen kan bare strenges på den negative siden av strømforsyningen og den negative siden av lasten.

Spenningsområde: 5 linjer på meterhodets strømforsyningsområde er 4 ~ 28V, det vil si at den tynne røde linjen koblet til spenningen ikke kan overstige 28V.

Om konseptet med last og strømforsyning.
