1. Tester de tvinnede parene 1, 2, 3, 4, 5, 6, 7, 8 og g en etter en (par) og kan skille hvilket (par) som er feil, kortsluttet og åpen krets.

2. ; bryter Vi er normal testhastighet, S er sakte testhastighet og M er manuell hastighet.

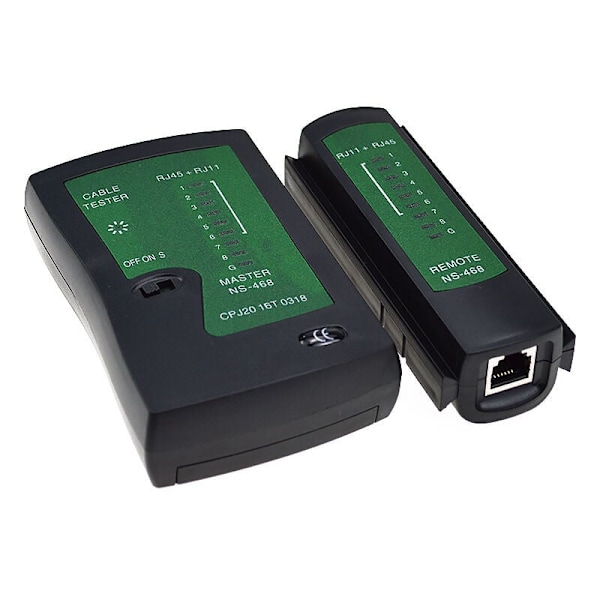

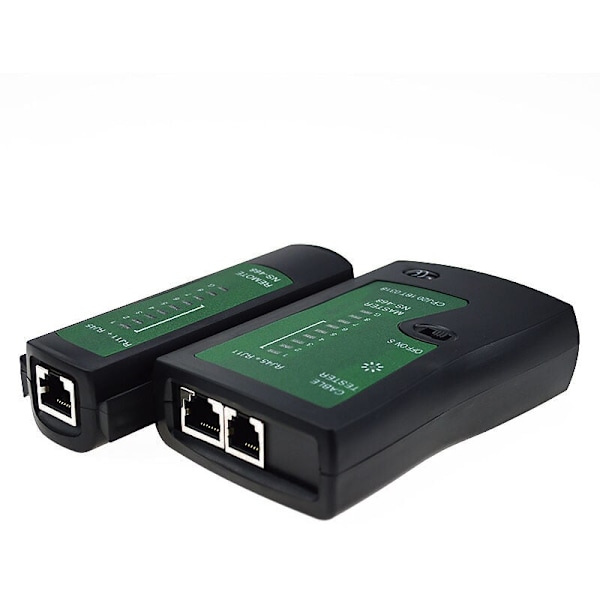

test av tvunnet par: sett under spenning, sett nettverkskabelkortene i hovedtesteren og fjernkontrolltesteren henholdsvis, lysene; hovedenheten blinker en etter 1 til G:

1-2-3-4-5-6-7-8-G

Tester eksternt: 1-2-3-4-5-6-7-8-G (RJ45)

1-3-4-5-6 ----- (RJ12)

1-2-3-4 ----------------------------------------------------------------------------------------------------------------------------- (RJ11)

hvis kablingen er unormal, vil den vises som følger:

. Når en nettverkskabel som n ° 3 er frakoblet, lyser ikke lys n ° 3 på hovedtesteren og fjernkontrollterminalen.

2. Når flere linjer ikke er koblet til, lyser ikke lysene. Når nettverkskabelen er koblet til for mindre enn to linjer, lyser ikke lysene.

3. Når de to nettverkskablene er ute av drift, er for eksempel 2 og 4 ute av drift, vises følgende:

Hovedtester uendret: 1-2-3-4-5-6-7-8-G

Fjernkontrollterminalen er: 1-4-3-2-5-6-7-8-G

4. Når det er 2 kortslutninger i nettverkskabelen, lyser ikke hovedtesteren og lysene til de to kortsluttede linjene på; enden av testen eksternt lett. Hvis det er mer enn 3 (inkludert 3)

Når en kortslutning oppstår, slukkes lysene til alle ekvipotensielle tall i kortslutning.

Hvis du tester bryggepanelet og den grunnleggende veggmodulen, er to tilsvarende ryttere (som 110p4-Rj45) nødvendig for å føre til testeren. Koaksialkabel: hvis kabelen er god, blinker BNC-lysene i begge ender grønt samtidig
