Oversikt:_x005f_x000D_

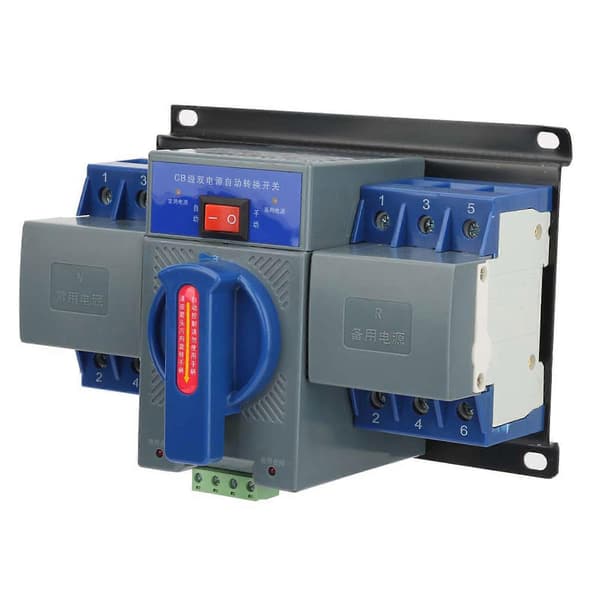

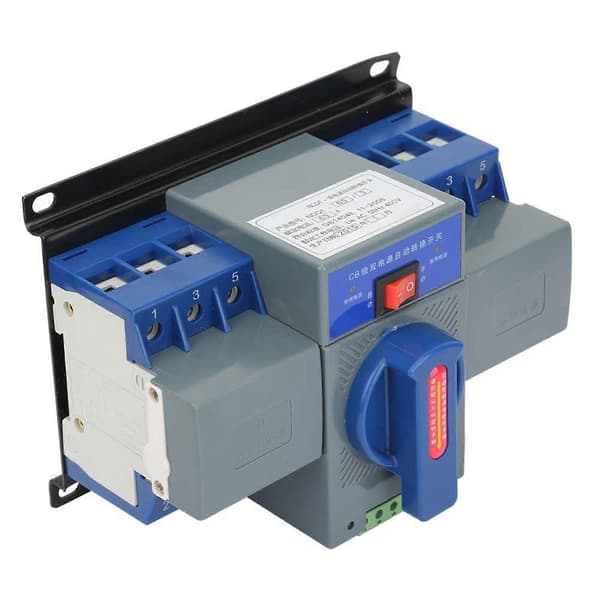

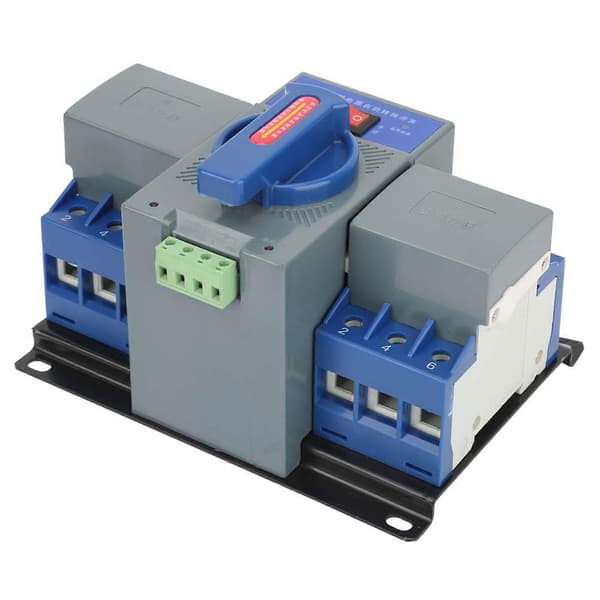

Mikro ny dobbel effekt automatisk bryter, egnet for AC 50Hz, nominell arbeidsspenning 400V og under det doble strømforsyningssystemet, med automatisk eller manuell drift for å fullføre konverteringen mellom den vanlige strømforsyningen og standby-strømforsyningen. Bryteren brukes hovedsakelig i sykehus, butikker, banker, metallurgi, høyhus, militære anlegg og andre viktige anledninger der strømbrudd ikke er tillatt._x005f_x000D_

_x005f_x000D_

Funksjoner:_x005f_x000D_

_x005f_x000D_

Høy kvalitet dobbel effekt automatisk bryter, sterk anti-interferens evne, høy presisjon. _x005f_x000D_

Komplett beskyttelsesfunksjon, med overbelastning, kortslutningsbeskyttelse. _x005f_x000D_

Liten størrelse, høy bryteevne, kort lysbue, kompakt struktur, vakkert utseende. _x005f_x000D_

Støyfri drift, energibesparende, praktisk installasjon, enkel betjening, stabil ytelse. _x005f_x000D_

Produktet har overbelastning, kortslutningsfunksjon, men har også funksjonen til utgangslukkesignal. _x005f_x000D_

_x005f_x000D_

Spesifikasjon:_x005f_x000D_

Materiale: Plast_x005f_x000D_

Vekt: 1580g/55.7oz_x005f_x000D_

Modell: NDQ1-63/3_x005f_x000D_

Isolasjonsspenning: 300 (V)_x005f_x000D_

Nominell arbeidsspenning: AC 50Hz 400 (V)_x005f_x000D_

Nominell strøm: 63 (A)_x005f_x000D_

Polnummer: 3_x005f_x000D_

Nominell impuls tålespenning: 0.6 (KV)_x005f_x000D_

Nominell kortslutningskapasitet: 3KA_x005f_x000D_

Nominell korttids tålestrøm: 63A_x005f_x000D_

3 valgfrie arbeidsmoduser:_x005f_x000D_

Selvutløsning og selvgjenopprettings arbeidsmodus._x005f_x000D_

Alternativ arbeidsmodus._x005f_x000D_

Selv - mating og selv - gjenopprettings arbeidsmodus._x005f_x000D_

3 stabile arbeidsposisjoner:_x005f_x000D_

Vanlig strømforsyning og standby strømforsyning._x005f_x000D_

Vanlig strømforsyning, backup strømforsyning._x005f_x000D_

Vanlige strømforsyningspunkter, standby strømpunkter._x005f_x000D_

Bruksnivå: AC-33B, motorlast eller blandet last inkludert motor, motstandslast og hvitt lys last opp til 30%._x005f_x000D_

_x005f_x000D_

Pakkeliste:_x005f_x000D_

1 x Automatisk Overføringsbryter_x005f_x000D_

_x005f_x000D_

Merknad:_x005f_x000D_

1. Ved kabling bør vanlig brukt strøm N håndheve tilgang til vanlig strømforsyningsbryter QN standby strøm R bør håndheve tilgang til standby strømforsyningsbryter QR når QN firepol er brutt og kronologisk, tilkoblingsmodus i henhold til koblingsskjemaet, inkludert QN og QR 1, 3, 5 for trefaset terminal, 2, 4, 6, for trefaset linjeende, 7 null linje inn i terminalen, åtte er null linjeende av linjen. Hvis effektbryteren er en tre-nivås effektbryter, må den nøytrale NN til den vanlige strømforsyningen (N) og den nøytrale NR til standby-strømforsyningen (R) kobles til den nøytrale terminalen til den trepolede dedikerte ledningen samtidig._x005f_x000D_

2. Arbeidseffekten til den doble strømbryterens automatiske kontroller tas fra den innkommende terminalen og nullinjen til den nye effektbryteren QN og QR. Under installasjon og kabling av automatisk strømbryter, ikke rist av, bryt eller kortslutt den originale kontrolllinjen som er koblet til den innkommende linjen.
