Helt ny og høy kvalitet.\r
Beskrivelse:\r
● Høy presisjon og høy pålitelighet for avanserte applikasjoner.\r
● Den har omvendt tilkoblingsbeskyttelse og vil ikke brenne.\r
\r
Spesifikasjoner:\r
Målespenning: DC 0 ~ 100V\r
Målestrøm: 0-50A\r
Driftsspenning: DC 4 ~ 30V\r
Spenningsfeil: ±0,1%\r
Strømfeil: ±1%\r
Ekstern shuntspesifikasjon: 75 mΩ\r
Driftsstrøm: <20mA\r
Oppdateringsfrekvens: ca. 300mS / ganger\r

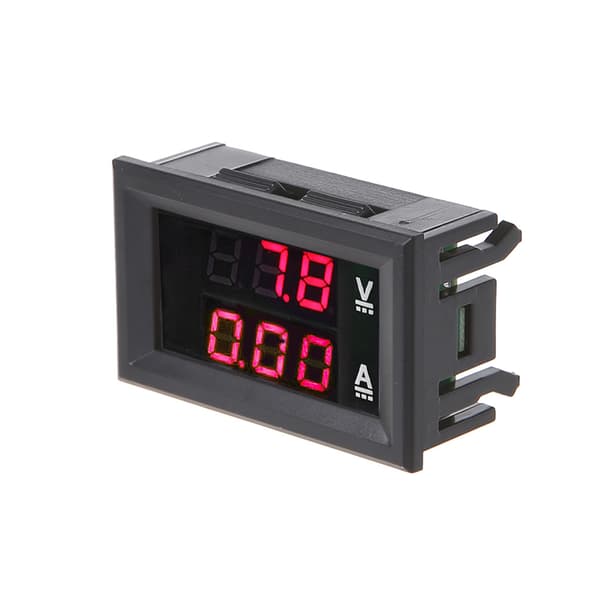

Skjerm: tre 0,28\" LED digitalt rør\r

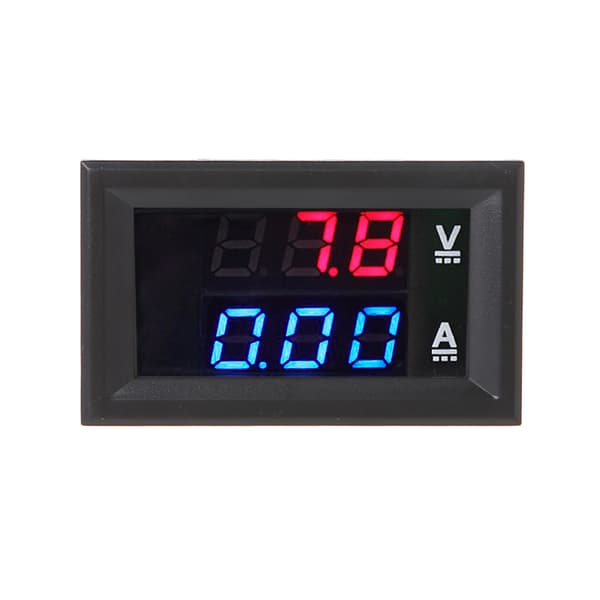

Skjermfarge: A(rød+rød), B(rød+blå)\r
Ledningslengde: 15cm\r

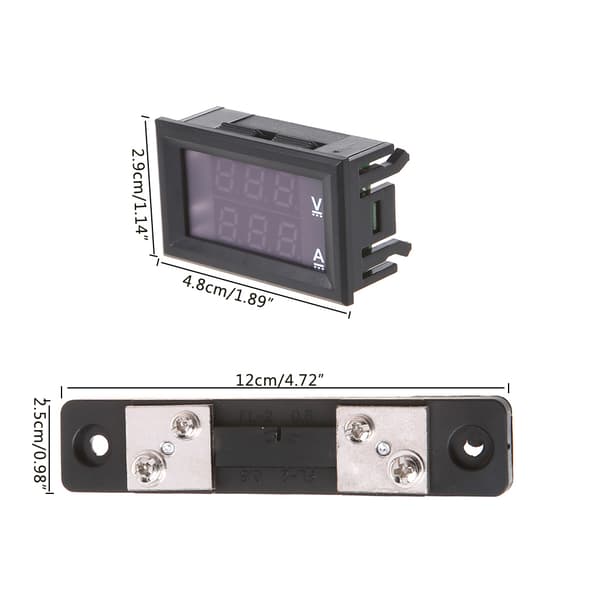

Dimensjoner: 48 x 29 x 22 mm, lengde X bredde X tykkelse\r
Åpningsstørrelse: 46 x 27 mm\r
Nettovekt: 20g\r
Arbeidstemperatur: -10°C~65°C\r
\r

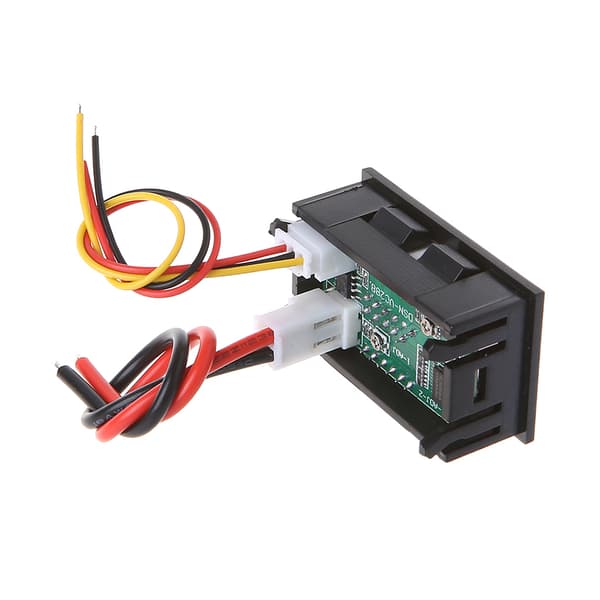

Kabling:\r
Svart linje (tynn): ledig eller for buck-krets (modul) negativ\r
Rød linje (tynn): positiv pol på strømforsyningen\r
Svart linje (tykk): COM, felles måleterminal\r
Rød linje (tykk): PW+, inngangsterminal for måling av positiv spenning\r
Gul linje (tykk): IN+, positiv for strøminngang\r

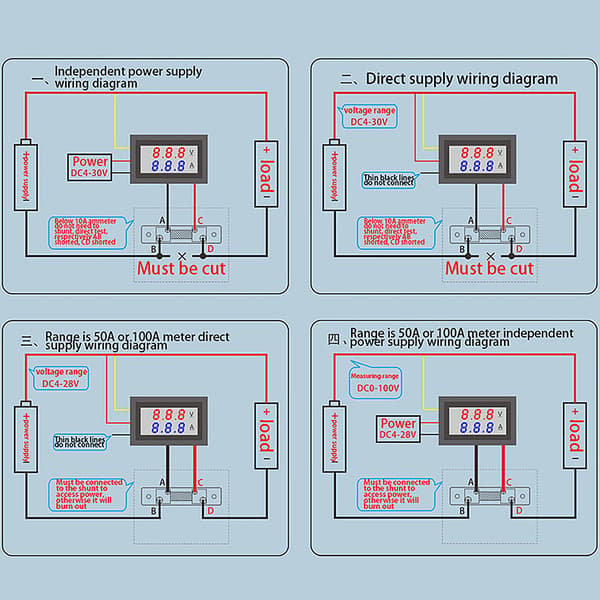

(Se koblingsskjemaene for mer informasjon)\r
\r
Merknad:\r
Spenningen mellom de tynne røde og tynne svarte linjene må være innenfor DC 4,5-30V\r
Amperemeteret kan bare kobles til negativet på enheten som testes og kan bare teste strøm i positiv retning\r
Overskrider 5A, langvarig full belastning kontinuerlig, anbefaler vi at testsiden av ledningene loddes direkte til kontakten\r
Når den svarte tynne linjen er ledig, er det bedre å bruke isolasjonstape rundt den eksponerte delen av ledningen for å forhindre kortslutninger\r
Hvis bare voltmeter brukes, anbefaler vi at gul linje og svart linje kobles sammen for å forhindre at amperemeterets siffer blinker\r
\r

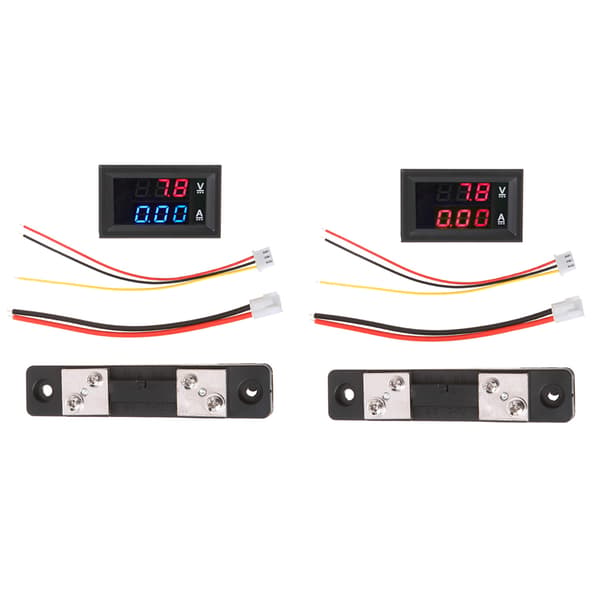

Pakken inkluderer:\r
1x Digital Volt/Amperemeter\r
1x Strømshunt
