Funksjoner:
helt ny og høy kvalitet

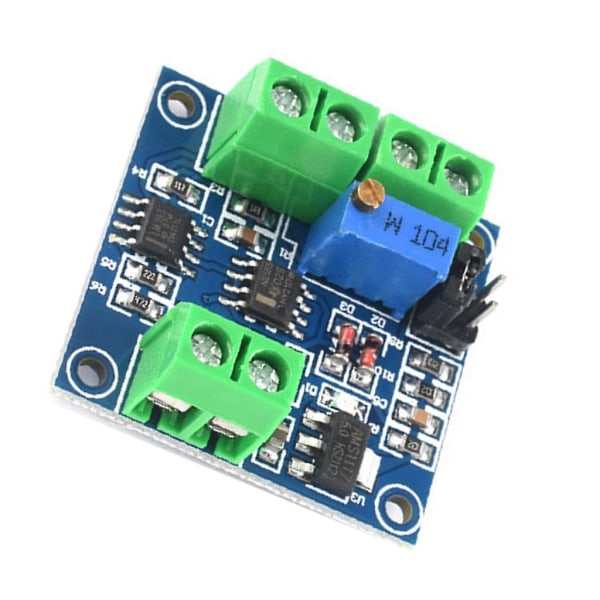

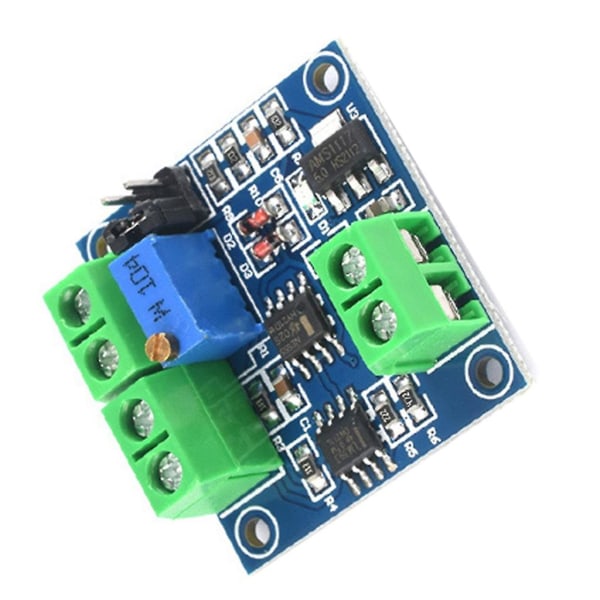

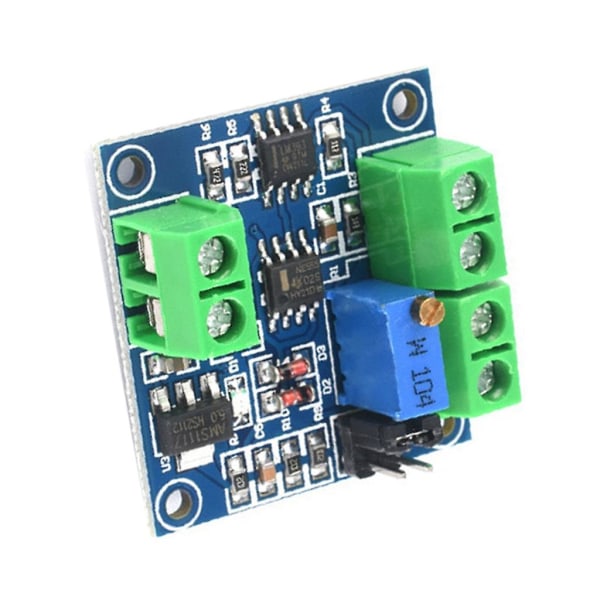

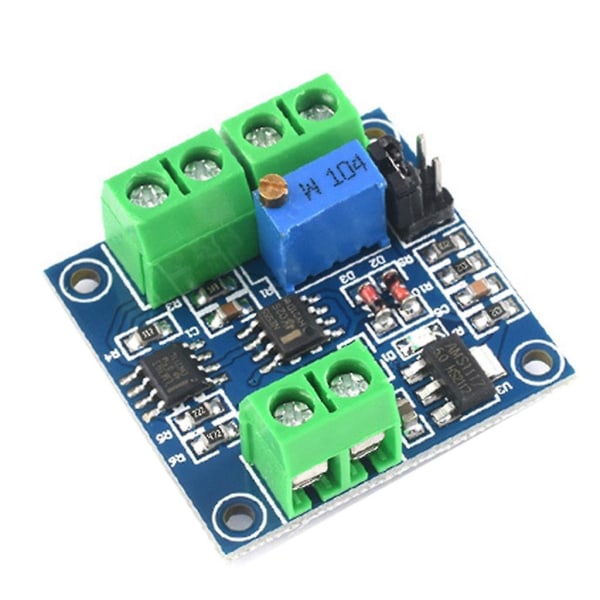

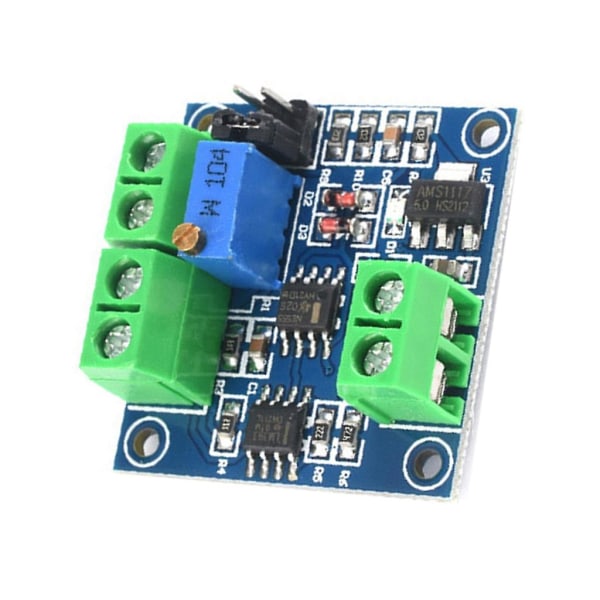

Denne modulen er en modul som er i stand til å konvertere spenning og PWM.
Det digitale PWM-signalet konverteres til 0 til 1OV analogt signal.
Utgangsspenningen justeres av driftssyklusen til hele PWM.
V-PWM kan konvertere 0-5V-10V spenning til 0%-PWM utgang, og justere PWM arbeidssyklus ved å justere spenningen.
Ikke koble dem omvendt for å unngå skade på brettet og enheter.

Spesifikasjoner:
Modulens arbeidsspenning: DC 5V-12V
Utgangs-PWM-frekvens: ca 50KHZ
PWM-amplitude: 5V
Konverteringsområde: 0-5V/0-10V
Spenningskonvertering: 0%-100%6PWM
Toleranse: 1%-3%
Pin
Spenning til PWM:
VCC: Fungerende strømforsyning 5V-12V.
GND: arbeidskraft jording
VIN: inngangsspenning 0-10V
GND: Inngangssignal negativ terminal.
GND: Utgang PWM-jord.
PWM: utgang PWM

Merk:
Instruksjoner for bruk:
Koble arbeidsspenningen til VCC og GND. Ikke koble dem omvendt for å unngå skade på brettet og enheter. Koble til en kontrollerbar spenning på terminalen. Spenningsområdet er delt inn i to typer: 0-5V og 0-1 0V i henhold til valgmodus. PWM-utgangen er PWM. Driftssyklusen kan justeres ved å justere spenningen. Nøyaktigheten kan kontrolleres ved å justere potensiometeret

Pakken inkluderer:
1 x Spenning til PWM-omformermodul
