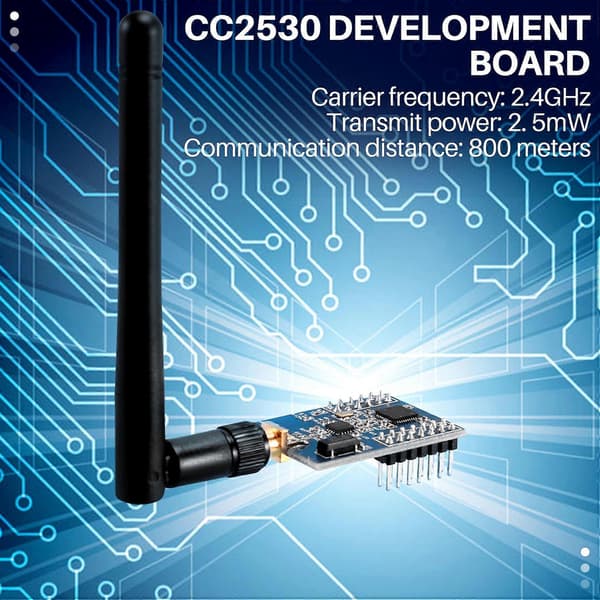

RF-brikke: CC2530F256+CC2591
Bærefrekvens: 2,4 GHz
Sendereffekt: 2,5 mW
Kommunikasjonsavstand: 800 meter
Brikke: CC2530F256 er en ekte system-på-en-brikke (SoC)-løsning for 2,4 GHz lEEE 802.15.4, ZigBee og RF4CE-applikasjoner. Den bygger kraftige nettverksnoder til en svært lav total materialkostnad; den gir en kraftig og komplett ZigBee-løsning.

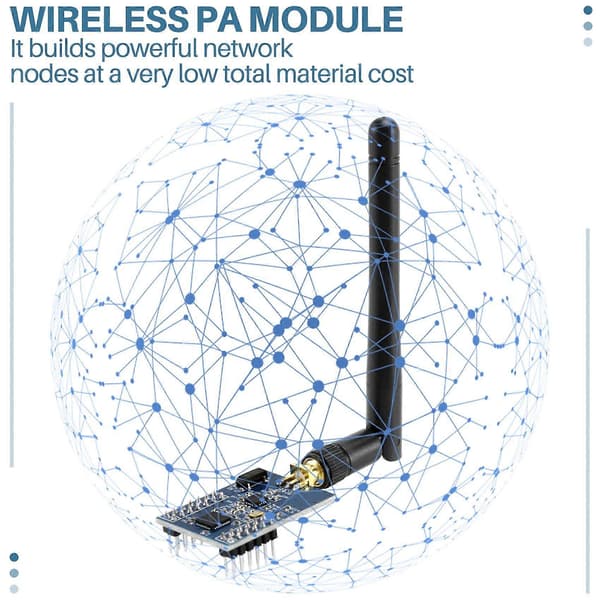

Navn: Trådløs PA-modul
Z-0002 ZigBee trådløs modul grunnleggende parametere:
ZigBee Trådløs:
1. Trådløs standard: 802.15.4 protokoll
2. Frekvensområde: 2,405 GHz ~ 2,480 GHz
3. Sendereffekt: programmerbar opp til 21dBm.
4. ZigBee-protokoll: ZigBee-protokollstakk (Z-Stack)
5. Mottaksfølsomhet: -97dBm@250kbps
6. Antenne: 2,4G antenne med eksternt SMA-grensesnitt
7. Sendingsavstand: åpen visuell avstand opp til 800m (PA maksimal sendereffekt 21dBm)
PCB-kort:
1. Antall lag: 4 lag
2. Størrelse: 36,0 x 25,6 mm PCB-kort
3. Grensesnitt: Standard 2,54 mm pin header
Modul maskinvareparametere:
1. Arbeidsspenning: 2,0V - 3,6V
2. Arbeidsstrøm: sendestrøm 30mA@21dBm; mottaksstrøm 26mA (gjennomsnittlig strøm)
3. Arbeidstemperatur: -40 ° C - 85 ° C (industriell kvalitet)
4. Lagringstemperatur: -40C - 125°C
5. Sendingshastighet: trådløs sendingshastighet opp til 250kbps
6. Ressurser: Alle I/O-ressurser til CC2530 er trukket ut, noe som er praktisk for sekundær utvikling.

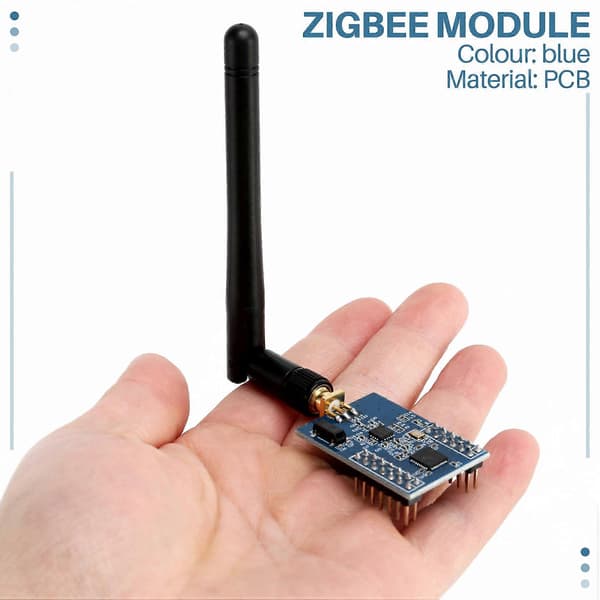

Farge: blå
Materiale: PCB
Pakkeinnhold:
1 x trådløs PA-modul
1 x antenne
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysfotografering og forskjellige skjermer kan føre til at fargen på elementet i bildet er litt forskjellig fra den virkelige. Målefeilen er +/- 1-3 cm.
