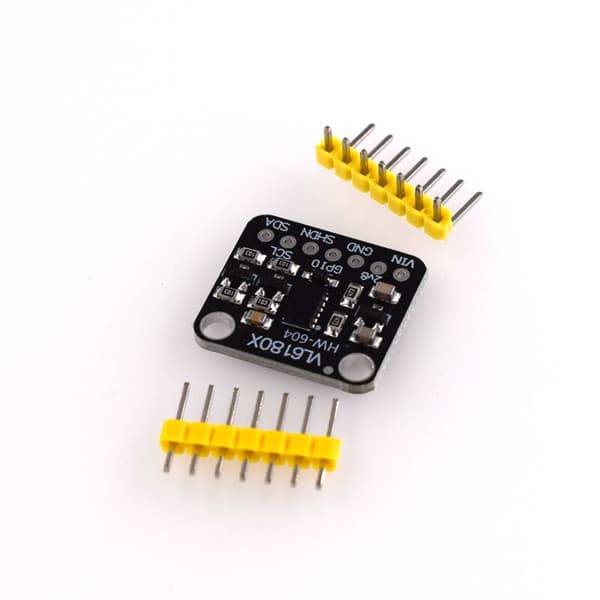

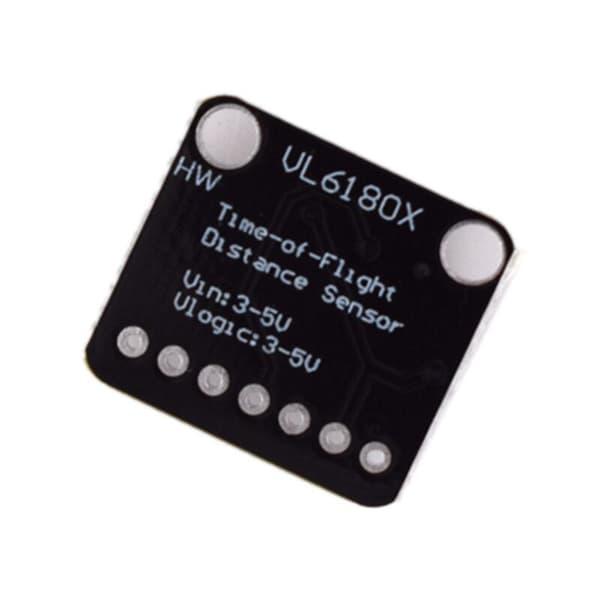

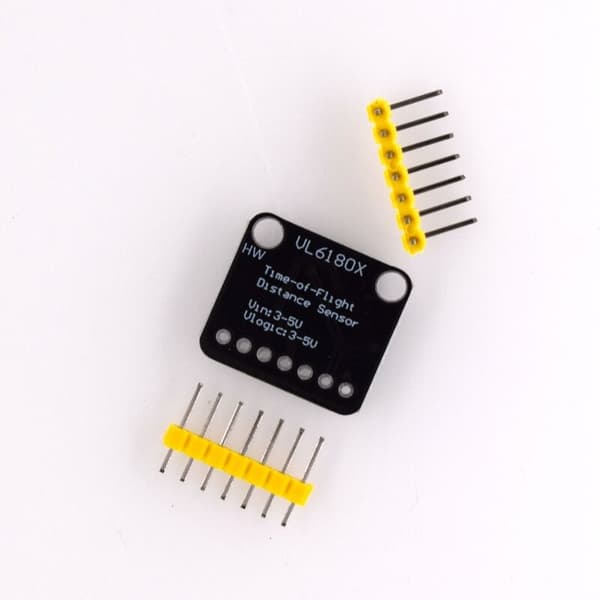

Den tre-i-én optoelektroniske modulen VL6180x integrerer en IR VSEL (vertikal kavitet) infrarød vertikal kavitetsoverflateemitterende kilde, en nærhetssensor og en lyssensor (ALS).
VL6180X-modulen implementerer en nærhet til tidsmåling av (ToF); VL6180X inkluderer en SPAD-detektormatrise som oppdager tiden et foton overføres fra mål til mål og tilbake til modulen, beregnet i kombinasjon med amplituden. Den faktiske avstanden, uavhengig av objektets refleksjonsevne, denne sanne avstandsmålingsfunksjonen kan også produsere enkel, men endimensjonal gestkontroll.
Lyssensoren har også høy følsomhet og nøyaktighet under ekstremt lite lys, deteksjonsdynamikk og lyskorrigert utgang (). Alle komponenter som brukes til nærhetssensorer og lyssensorer er integrert i en integrert optisk modul. Den integrerte kan suppleres med behov for en mekanisk avstandsstykke eller et ekstra linsesystem.
Produktparametere: infrarød bølgelengde: 850nm; kommunikasjonsgrensesnitt: IIC (400 kHz), adresse 0x29 (7 bits), programmerbare GPIO-kort; optimal driftstemperatur: -10~60 Celsius; : 0 til 100mm Feil 13mm under visse utendørsforhold, for eksempel 100mm i mørke miljøer; temperaturdrift: 9~15mm spenningsdrift: 3 ~ 5 mm
Konverteringstid: 15
av lys: 1 ~ 100 kLux 16-biters lysforsterkningsutgang: 1 til 40 (åtte)
Lysfølsomhet: 0,36 /telling (LED 535 nm @ 1 kLux. Målt @ forsterkning 20)
Vinkelrespons: 42 grader
Linearitetsfeil: 5% (1-300), 10% (300 til 7500)
Forsterkningsfeil: 1% (forsterkning 20), 7% (forsterkning 1 til 10)
Bruksanvisning

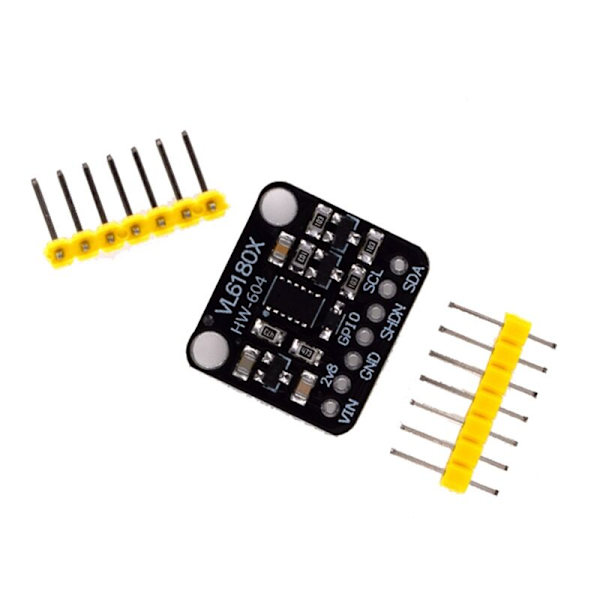

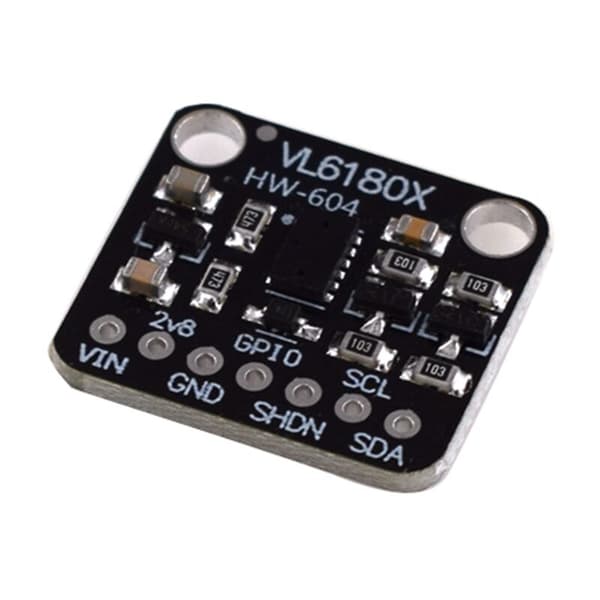

Vin: Strøminngang. inngangsspenning 3-5V;
2v8: utgangsport, utgangsspenning 2.8V, utgangsspenning 2.8V generert av den integrerte spenningsregulatoren som behandler inngangsspenningen VIN, praktisk for utvidelse og bruk;
GND: strømjord;
SCL: I2C-klokke koblet til master SCL;
SDA: I2C-data koblet til SDA-master;
GPIO: brukes av sensoren for å indikere at dataene er klare. Merk at utgangen av dette er 0-2.8V høy og lav. Dette kan ikke brukes på tavler som for (plater med en høyde på 3.3 eller 5 V).), Generelt ikke brukt, applikasjonsnivåkonvertering;
SHDN: Sensorens avslutning. Som standard trekkes den høyt. En nivåskiftende diode lar deg bruke 3-5V logikk på dette. Når den senkes, går sensoren inn i av-modus.
Farge: som vist
Materiale: ABS
Størrelse: 20 * 18 * 3 mm
Pakkeinnhold:
1 * skuff
Bare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.
Merk: fotografering av lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
