VL53L0X Avstandssensor med flytid - VL53L0XV2-modul for ; VL53L0X er et avstandsmålingssystem med flytid integrert i en kompakt modul. Dette brettet er for VL53L0X, så vi anbefaler at du leser VL53L0X-databladet (1 MB pdf) nøye før du bruker dette produktet.

VL53L0 bruker teknologi for å måle nøyaktig hvor lang tid det tar for utsendte pulser av infrarødt laserlys å nå det nærmeste objektet og reflekteres tilbake til en detektor, så det kan betraktes som et lite, selvstendig lidar-system. Denne flytidsmålingen (TOF) gjør det mulig å bestemme den absolutte avstanden til et mål nøyaktig uten at objektets refleksjon påvirker målingen i stor grad.

Sensoren kan rapportere avstander på opptil 2 m (6,6 fot) med 1 mm oppløsning, men dens effektive rekkevidde og nøyaktighet (støy) avhenger sterkt av omgivelsesforhold og målkarakteristikker som refleksjon og størrelse, samt sensorkonfigurasjonen. (Sensorens nøyaktighet er spesifisert til å variere fra +/-3 % på sitt beste til over +/-10 % under mindre optimale forhold.)

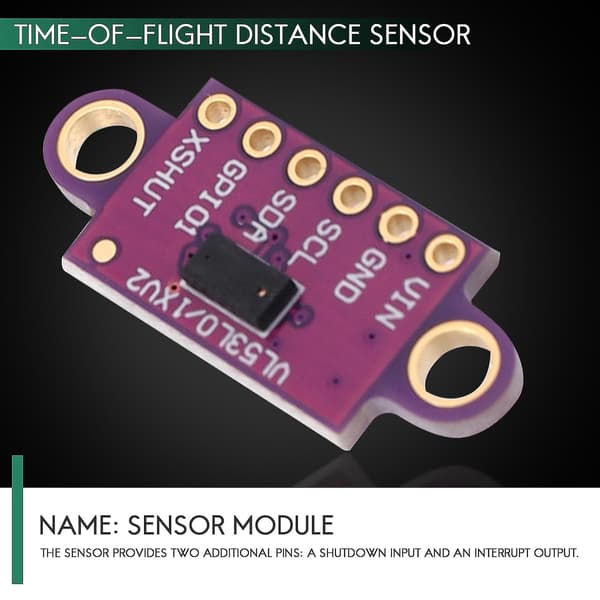

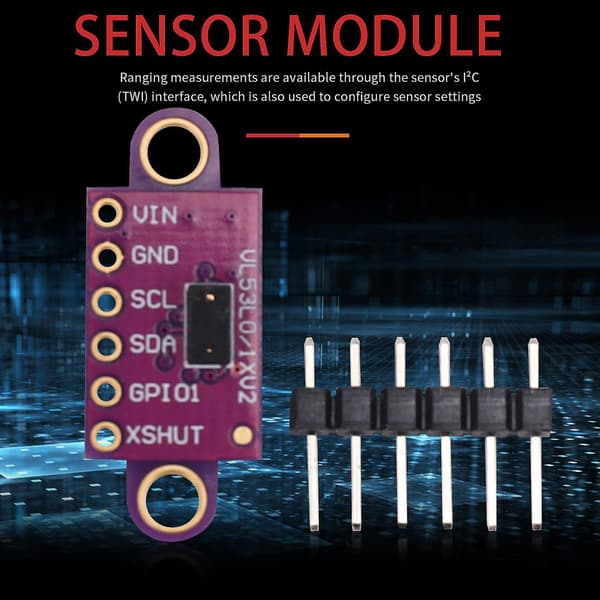

Avstandsmålinger er tilgjengelige via sensorens I2C (TWI)-grensesnitt, som også brukes til å konfigurere sensorinnstillinger, og sensoren gir to ekstra pinner: en avstengningsinngang og en avbruddsutgang.

VL53L0X er en flott IC, men dens lille, blyfrie, LGA-pakke gjør det vanskelig for den typiske studenten eller hobbyisten å bruke. Den opererer også ved en anbefalt spenning på 2,8 V, noe som kan gjøre tilkobling vanskelig for minikontrollere som opererer ved 3,3 V eller 5 V. Vårt breakout-kort løser disse problemene, noe som gjør det enklere å komme i gang med å bruke sensoren, samtidig som den holder den totale størrelsen så liten som mulig.

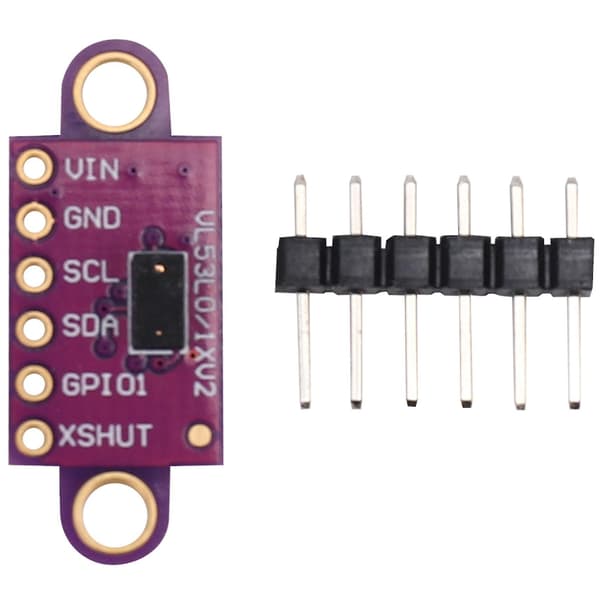

PIN

VDD Regulert 2,8 V utgang. Nesten 150 mA er tilgjengelig for eksterne komponenter. (Hvis du vil omgå den interne regulatoren, kan du i stedet bruke denne pennen som en 2,8 V inngang med VIN frakoblet.)

VIN Dette er den viktigste 2,6 V til 5,5 V forsyningstilkoblingen. SCL- og SDA-nivåskifterne trekker IC-linjene høyt til dette nivået.

GND Jordforbindelsen (0 V) for forsyningen din. Din IC-kontrollkilde må også dele en felles jord med dette brettet.

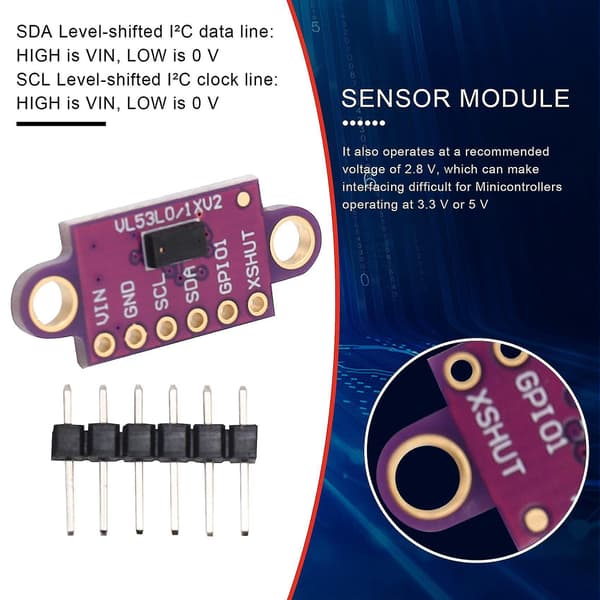

SDA Nivåskiftet IC-datalinje: HØY er VIN, LAV er 0 V

SCL Nivåskiftet IC-klokkelinje: HØY er VIN, LAV er 0 V

XSHUT Denne pennen er en aktiv-lav avstengningsinngang; brettet trekker den opp til VDD for å aktivere sensoren som standard. Å kjøre denne pennen lav setter sensoren i maskinvarestandby. Denne inngangen er ikke nivåskiftet.

Farge: lilla

Materiale: plast

Pakken inkluderer :

1 x -VL53L0XV2V L53L0X Avstandssensor med flytid

Merk: Lys og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
