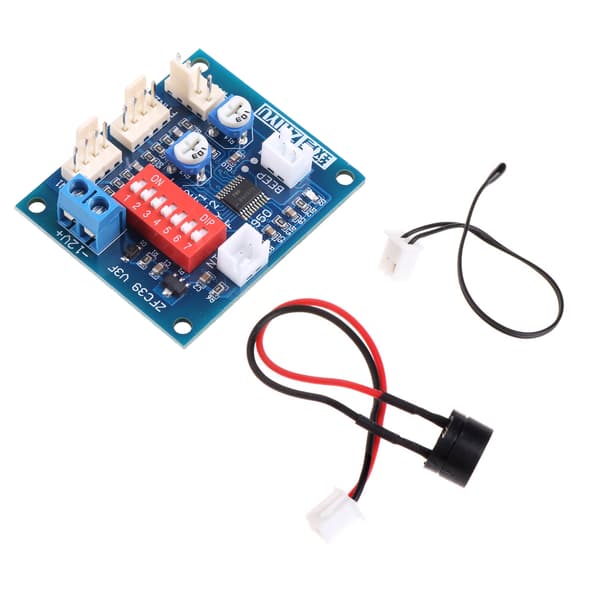

12V PC CPU 4-leder vifte temperaturkontroll PWM hastighetskontrollmodul med alarm + summer og sensor

Funksjoner
Støtter alle 12V 4A vifter, synkron likeretterutgang, høy effektivitet! Selv om en stor strøm ikke krever ekstra kjøleribbe! Flere vifter kan brukes parallelt (total strøm overstiger ikke 5A), støtter automatisk temperaturkontroll og manuell hastighetskontroll, temperaturkontrollhastighet med fire temperatursoner for innstilling, enkel å bruke i en rekke applikasjoner! Den kan åpnes med en tre-leder vifteovervåkingsfunksjon (stansvarsel).
1. kanal: temperaturkontroll
2. kanal: manuell betjening
3. Høytemperaturalarm
4. Automatisk temperaturkontroll regulatorhastighet

Spesifikasjoner
Arbeidsspenning: DC12V
Kretsbelastningskapasitet: maksimal strøm per utgang 4A, bussstrømmer opptil 9A
Utgangsområde: Den første kanalen 20% -100, eller 40% -100 (TFL = PÅ)
Den andre kanalen og den tredje kanalen 10% -100
(Merk: Ovennevnte område kun for PWM-område, den faktiske kontrolleffekten vil variere avhengig av viften.)
Temperaturproberparametere: 50K B = 3950
Termostat temperatursonfeil: feil avhengig av temperaturproben, vanligvis 3-5%
Minimum hastighet for stansalarm: 700-800 o/min


Beskrivelse av funksjonsinnstillingsbryter:
TFL (nr. 1): Den laveste temperaturkanalens PWM-innstilling, når PÅ-tilstand FAN1 PWM minimum er 40%, når AV er minimum PWM for FAN1 20%.
TP1 TP2 (nr. 2,3): Temperaturkanalens kontrolltemperatursoner tolkes som følger (må brukes med temperaturproben):

TP1 TP2 Akselererende temperatur Full hastighetstemperatur
AV AV 35℃ 45℃
PÅ AV 40℃ 55℃
AV PÅ 50℃ 70℃
PÅ PÅ 60℃ 90℃

Når temperaturen er lavere enn den akselererte temperaturen, er utgangen ved minimum rotasjonshastighet; når den overstiger full temperatur, er utgangen alltid ved full hastighet.
BF1 BF2 (nr. 4,5): tilsvarer FAN1 FAN2 stansalarmfunksjonsbryter, når den tilsvarende åpne kanalen viften bryter ned, vil kontrolleren alarmere med lyd og lys (fungerer med summer), alarmen vil automatisk elimineres når viften roteres tilbake. Hvis BF1 og BF2 begge er åpne (PÅ), og FAN1, FAN2 har en eller begge stopper, vil kontrolleren alarmere!


Pakke inkludert
1x WS16 for DC 12V 4A PWM PC CPU Vifte Temperaturkontroll Regulator Termostat Hastighetskontroller Bryter
1x Temperaturprobe
1x Summer
