1、SELVEKSITERT MULTIVIBRATOR: Dette settet består hovedsakelig av en klokkegenereringskrets og en desimaltellerkrets, og en selveksitert multivibrator med NE555 som kjerne 2、LADEKONDENSATOR C1: Strømforsyningen lader kondensatoren C1 gjennom R2, R3 og R4. Når C1 akkurat begynner å lade, er 2-pinnen til NE555 fortsatt på et lavt nivå, så utgangspinnen 3 er høy. Når strømmen lades til C1 gjennom R2, R3, R4 når den når 2/3 av strømforsyningsspenningen, endres nivået på pinne 3 på utgangsterminalen fra høyt til lavt 3、SYKLUSFORMER OSVILLASJON: NE555 internt utladningsrør slås på, kondensator C1 lades ut gjennom R4, R3, NE555 pinne 7 til spenningen over C1 er lavere enn 1/3 av strømforsyningsspenningen, NE555 pinne 3 nivå endres fra lavt til høyt igjen. C1 lades opp igjen, og denne syklusen danner en oscillasjon 4、JUSTER R4 FOR Å KONTROLLERE UTGANGSFREKVENSEN: Ladetiden er 0,695 (R2+R3+R4) C1, og utladningstiden er 0,695 (R4+R3) C1. Justering av R4 kan kontrollere utgangsfrekvensen til oscillatoren, og også justere strømningshastigheten til LED-lyset 5、VANNLAMPEEFFEKT: Klokkeoscillasjonssignalet til NE555 legges kontinuerlig til de 14 pinnene til CD4017, og 10 lysdioder er koblet til de 10 utgangsterminalene til CD4017. Når de 10 utgangsterminalene til CD4017 genererer høyt nivå etter tur under påvirkning av klokkesignalet, tennes D1‑D10 sekvensielt for å danne en vannlampeeffekt

Elementtype: Vannstrømmende lys
Strømforsyningsspenning: 2,5-14,5V
PCB-størrelse: Ca. 54 x 21 mm / 2,13 x 0,83 tommer
PCB-tykkelse: Ca. 1,6 mm / 0,06 tommer

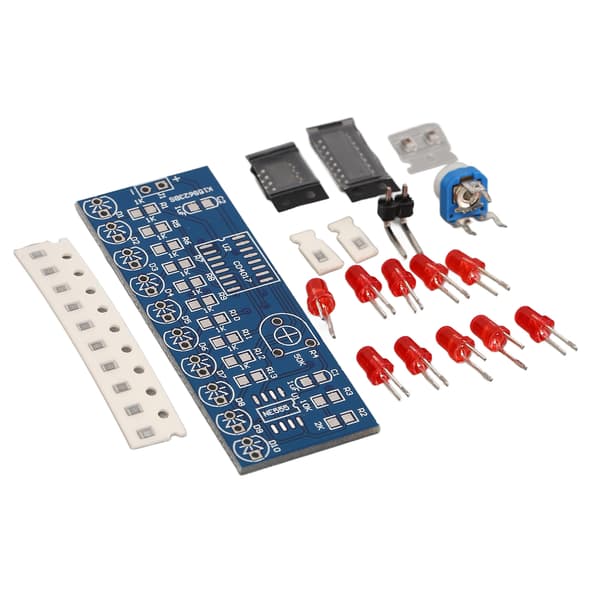

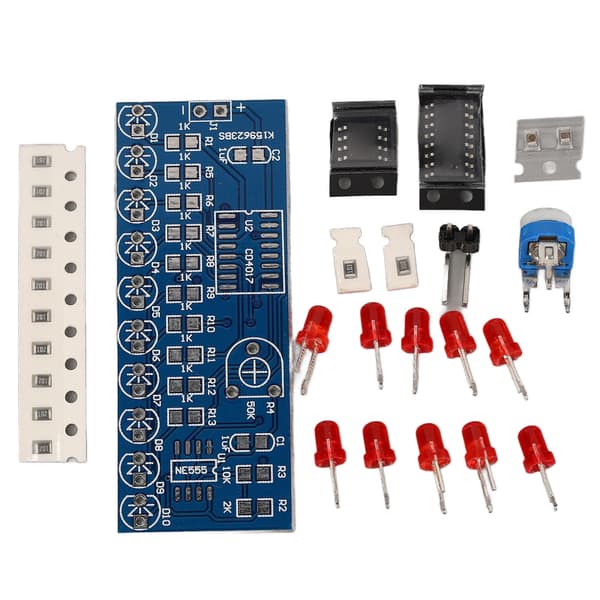

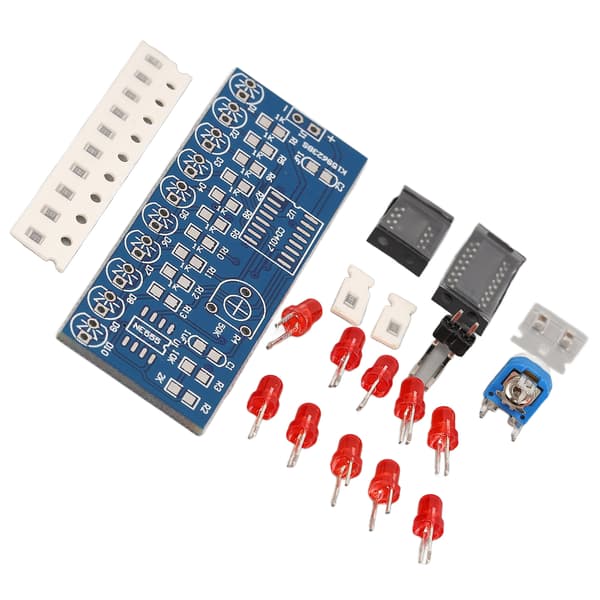

1 x Vannstrømmende lyssett(19 stk.)
