AX99100 er en enkelt-brikke løsning som fullt ut integrerer PCIe 2.0 endepunkt-kontroller og SerDes med perifere enheter,

Som for eksempel fire høyhastighets serielle porter, en parallell port, I2C master-enhet, høyhastighets SPI, lokal buss (ISA-lignende) og GPIO.

Den består av fire hovedkonfigurasjoner som 2S (PCIe til dobbel seriell), 2S+1P (PCIe til dobbel seriell og enkelt parallell), 2S+SPI (PCIe til dobbel seriell og SPI) og LB (PCIe til dobbel seriell og SPI) Lokal buss/ISA) - lignende)

Egnet for ulike typer applikasjoner.

AX99100 er pakket i en 68-pins QFN-pakke. Den støtter kommersiell driftstemperatur fra 0 til 70C og industriell temperatur fra -40 til 85C.



Beskrivelse:

PCI Express

Enkelt- (X1) PCI Express endepunkt med integrert PHY-kontroller

Overholder PCI Express-kortspesifikasjoner, PCI Express 2.0

PCI Power Management 1.2-kompatibel

Støtter arv og avbrudd, ASPM strømstyring

-232 seriell grensesnitt

Dobbel eller firkantet UART

Støtter -232/-422 multi-protokoll

Toveis hastigheter opptil 25 Mbps per port

Full seriell modemkontroll

Støtter maskinvare- og programvarestrømkontroll

Støtter 5, 6, 7, 8 og 9-bits serielle formater

Støtter jevn, odde, ingen, plass og markeringsparitet

Støtter tilpassede baud-hastigheter via intern PLL eller ekstern klokke

Støtter 256-dybde på brikken, sende- og mottaksbaner for hver seriell port

Støtter fjernvekkelse og strøm

Administrasjonsfunksjoner

Støtte for avstenging av seriell transceiver

Støtter sakte IrDA-modus (115200bps)

på alle serielle porter

Støtter multipunkt-applikasjoner i 9-bits modus

Støtter DMA-burst-overføring

Materiale: PCB

Farge som vist



Pakkeinnhold:

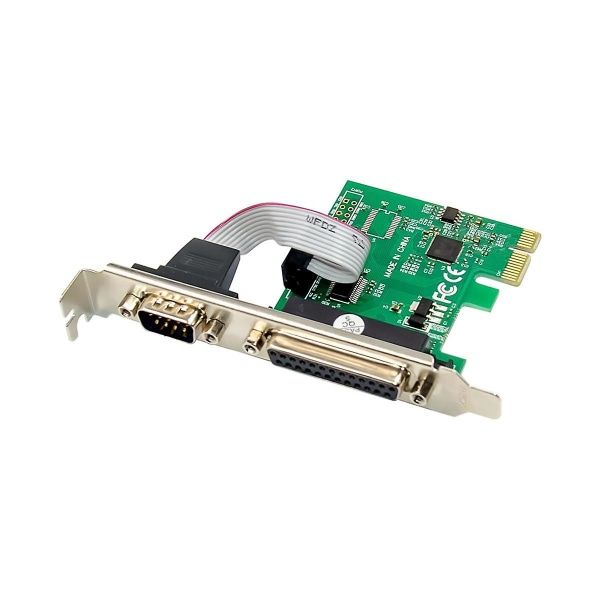

1 x PCI-E AX99100 1S1P Multi-Serial Card

1 x CD-Driver

Merk:

Ulike batcher kan ha forskjeller i produktutseende, farge og trykte tegn, noe som ikke vil påvirke bruken



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
