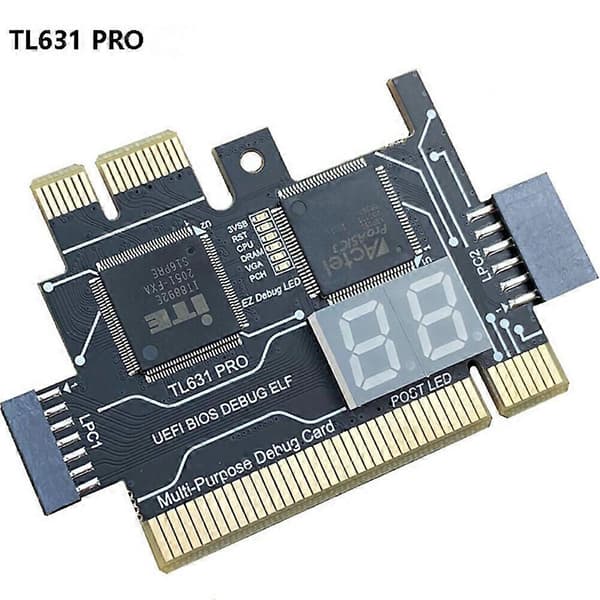

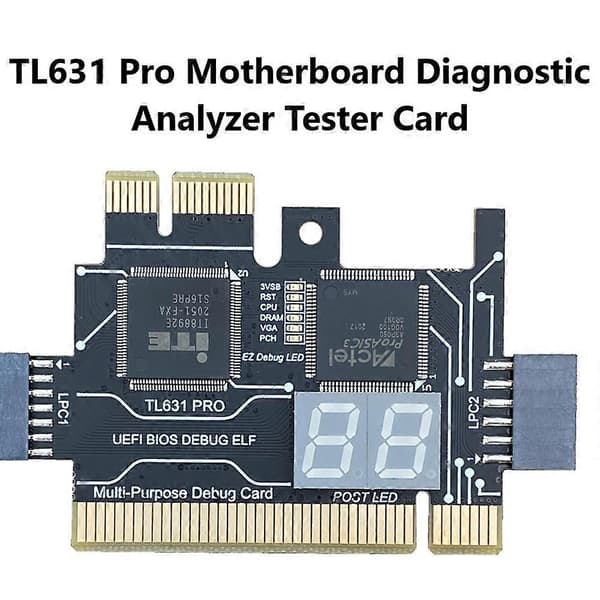

1. TL631 PRO bruker den nye 130-nanometer actel ProASIC3 flashminnebrikkeserien med et nytt rent system. Arver familiespråkets designstil.

2. Drivmodul: BGA-type drivmodul, skjult deldesign.

3. TL631 PRO-kortet viser ingen motstand og kapasitans, det ser vakkert og generøst ut. Bruk det mer fritt.

4. Integrert patch digitalt rør: Selvutviklet bindings digitalt rør, merkevare LED-kjerne, lys og komfortabel, tynn og vitenskapelig følelse.

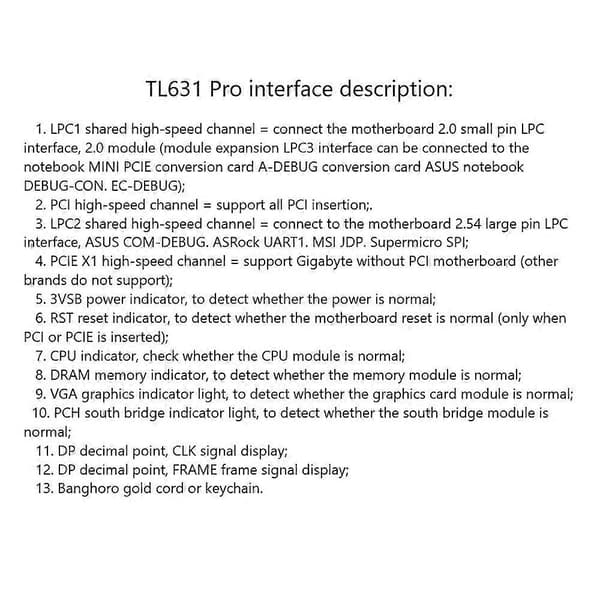

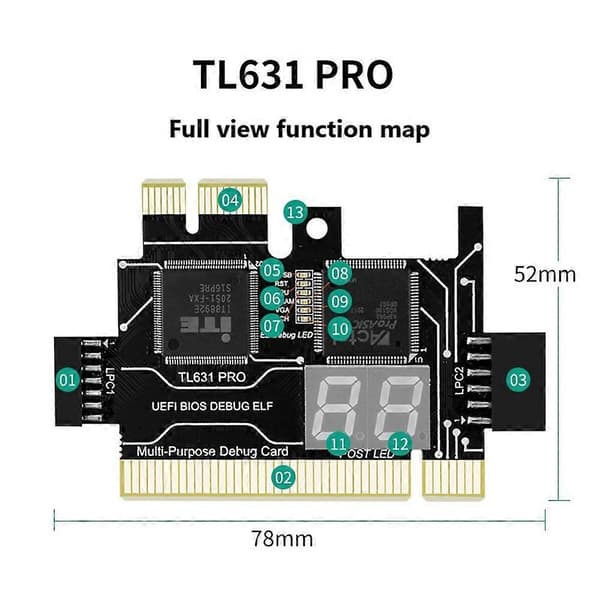

TL631 Pro grensesnittbeskrivelse:

1: LPC1 delt høyhastighetskanal = koble til hovedkortets 2.0 lille pin LPC-grensesnitt, 2.0 modul

(Modulutvidelse LPC3-grensesnitt kan koble til bærbar MINI PCIE-konverteringskort, A-DEBUG-konverteringskort, bærbar DEBUG-CON. EC-DEBUG).

2: PCI høyhastighetskanal = støtter alle PCI-spor.

3: LPC2 delt høyhastighetskanal = koble til hovedkortets 2.54 store pin LPC-grensesnitt, COM-DEBUG. UART1, , SPl.

4: PCIE X1 høyhastighetskanal = støtte uten PCI-hovedkort (andre støtter ikke).

5: 3VSB strømindikator, for å oppdage om strømmen er normal.

6: Tilbakestillingsindikator, for å oppdage om hovedkortets tilbakestilling er normal (bare når PCI eller PCIE er satt inn)

7: CPU-indikatorlys, for å oppdage om CPU-modulen er normal.

8: DRAM-minneindikator, for å oppdage om minnemodulen er normal.

9: VGA-grafikkindikatorlys, for å oppdage om grafikkortmodulen er normal.

10: PCH sørbroindikatorlys, for å oppdage om sørbromodulen er normal.

11: DP desimaltegn, CLK signalvisning.

12: DP desimaltegn, FRAME rammesignalvisning.

13: Gjenget hull

Farge: svart

Materiale: PCB-kort + elektroniske komponenter

Størrelse: 78 x 52 mm

Typer: A



Pakkeinnhold:

1 x TL631 Pro Diagnostisk Kort



Bare innholdet i pakken ovenfor, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Målefeilen er +/- 1-3 cm.
