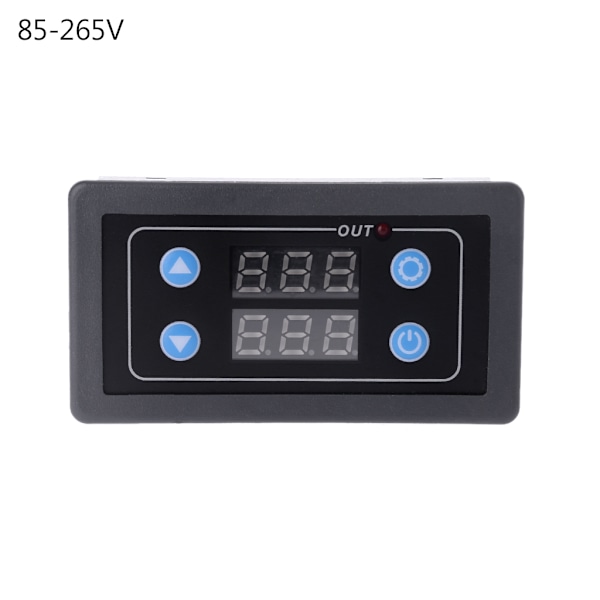

DC12V AC220V/85-265V digital skjerm for tidsrelémodul Timersykluskontrollrelémodul
helt ny og høy kvalitet
Funksjoner:
Tidsområde: 0-999 ms, 0-999 s, 0-999 m, 0-999 t
Strømforsyningsspenning: DC12V, AC85-265V (110V 220V)
Statisk effekt: <0,6W
Effekt: <2000W (maksimum)
Arbeidsstrøm: 10A (maksimum)
Dimensjoner: 71x39x25mm/2,8x1,54x0,98 tommer
Farge svart
Antall: 1 stk
Merk: 1.For DC- og AC-ledninger er de samme, den positive polen tilsvarer den strømførende linjen, og den negative polen tilsvarer den nøytrale linjen.
2. Vennligst tillat 0-1 cm feil på grunn av manuell måling. sørg for at du ikke har noe imot før du byr.
3. På grunn av forskjellen mellom forskjellige skjermer, kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen. Takk skal du ha!
Pakken inkluderer:
1 x for tidsforsinkelsesrelémodul
----------------------------------
Bruksanvisning for produktet:
Dette produktet har fire funksjonstaster: økningsknapp, reduseringsknapp, innstillingsknapp, bekreftelsesknapp
Etter at brukeren har fått produktet, må du først forstå funksjonsknappene til produktet, noe som er fordelaktig for kundens neste bruk.
for tidsinnstilling: Trykk kort på innstillingsknappen, T1 digitalrøret vil blinke. I løpet av den blinkende perioden settes timingen for tid T1 ved å legge til eller trekke fra knappen. Etter innstillingen trykker du på innstillingsknappen igjen, T2 digitalrøret vil blinke, og knappen legges til eller trekkes fra under blinkingen. Still inn tidspunktet for tid T2. Det er to måter å lagre data på etter innstilling. Den første kan vente i 6 s, det digitale røret slutter å blinke, systemet lagrer automatisk innstillingen for tid, og den andre kan trykke på innstillingsknappen igjen for å lagre dataene.
Parameterinnstilling: Trykk og hold inne innstillingsknappen for å gå inn i parameterinnstillingsmodus. Det er tre sett med parametere for brukeren å stille inn P0, P1, P2.
P0: Tidsbestemt område, P1: Driftsmodus, P2: Justering av displayets lysstyrke. P0, P1, P2 kan byttes ved å trykke kort på innstillingsknappen. Under de tilsvarende parameterne kan de tilsvarende parameterne stilles inn ved å legge til eller trekke fra ved å trykke på knappen.
P0--0 representerer et tidsintervall på 0,1 sekunder.
P0--1 representerer tidsintervallet er sekunder.
P0--2 representerer tidsintervallet er en brøkdel.
P0--3 representerer tidsintervallet for tid.
P1--0: Reléforsinkelse etter T1 for tid (T1 timing).
P1--1: Reléet utløses etter forsinkelsen av T1 for tid (T1 timing).
P1--2: Etter forsinkelsen for tid T1, lukkes releet (T1 timing), og deretter frigjøres releet etter T2 for tid (T2 timing), og avsluttes.
P1--3: Reléet utløses etter forsinkelsen for tid T1 (T1 timing), og deretter lukkes releet etter T2 for tid (T2 timing), og avsluttes.
P1--4: Etter forsinkelsen for tid T1, lukkes releet (T1 timing), og deretter frigjøres releet etter T2 for tid (T2 timing), og syklusen gjentas.
P1--5: Reléet utløses etter forsinkelsen for tid T1 (T1 timing), og deretter lukkes releet etter T2 for tid (T2 timing), og syklusen gjentas.
P2--0 til P2--5 er justeringer av skjermens lysstyrke som brukeren kan stille inn basert på komfort.
P2--OFF: Lavstrømsmodus, brukeren setter P2 til AV-modus, systemet vil automatisk slå av skjermen etter 10s, gå inn i lavstrømsmodus, trykk på hvilken som helst knapp for å våkne.
Bekreftelsesknappen har to hovedfunksjoner:
Funksjon 1: Etter at alle parameterinnstillingene er fullført, trykk Enter for-tasten for å lagre innstillingsdataene og begynne å jobbe. Ved å trykke på ENTER-knappen igjen under drift vil pausefunksjonen implementeres, releet kobles fra og knappen gjenopprettes igjen.
Funksjon 2: Trigger funksjonen igjen. Etter at tidtakeren er ferdig med å fungere normalt, må den fungere igjen. Trykk kort på bekreftelsesknappen for å sette tiden på nytt.
For eksempel: En kunde må for eksempel slå på maskinen i 10 sekunder, slå den av i 20 sekunder og sykle. Innstillingsmetoden er som følger:
T1 setter for tid 10, T2 setter fo
