Funksjoner:

helt ny og av høy kvalitet

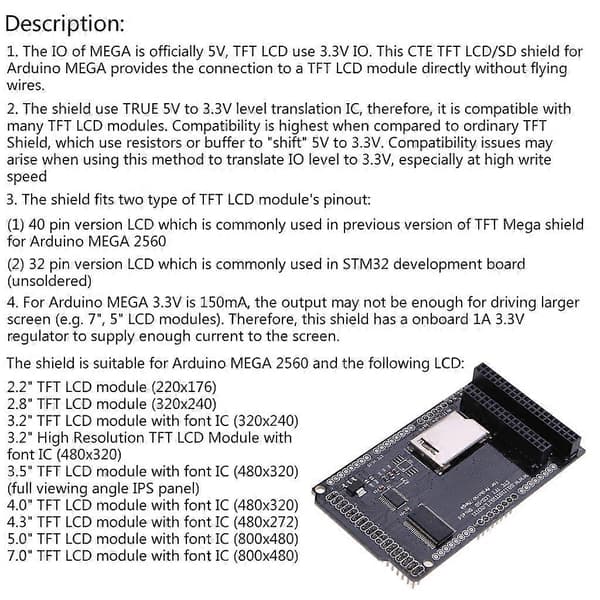

Kompatibiliteten er høyest sammenlignet med vanlig TFT-skjerm, som bruker motstander eller buffer for å \"skifte\" 5V til 3,3V. Kompatibilitetsproblemer kan oppstå når du bruker denne metoden for å oversette IO-nivå til 3,3V, spesielt ved høy skrivehastighet

For mega- er 3,3V 150mA, utgangen er kanskje ikke nok for å drive større skjerm (f.eks. 7\", 5\" LCD-moduler). Derfor har dette skjoldet en innebygd 1A 3,3V regulator for å levere nok strøm til skjermen.

IO for mega- er offisielt 5V, TFT LCD bruker 3,3V IO. Dette Cte TFT LCD/SD-skjoldet for mega- gir tilkoblingen til en TFT LCD-modul direkte uten flygende ledninger.

Skjoldet passer til to typer TFT LCD-modulers pinout: (1) 40-pinners versjon LCD som vanligvis brukes i tidligere versjoner av TFT mega- skjold for mega- 2560 (2) 32-pinners versjon LCD som vanligvis brukes i Stm32 utviklingskort (usolgt)

Skjoldet bruker True 5V til 3,3V nivåoversettelse IC, derfor er det for mange TFT LCD-moduler.



Spesifikasjoner:

Størrelse: ca. 95 mm/3,74 tommer

Skjoldet er for mega-2560 og følgende LCD:

2,2\" TFT LCD-modul (220x176)

2,8\" TFT LCD-modul (320x240)

3,2\" TFT LCD-modul med font IC (320x240)

3,2\" Høyoppløselig TFT LCD-modul med font IC (480x320)

3,5\" TFT LCD-modul med font IC (480x320) (full visningsvinkel IPS-panel)

4,0\" TFT LCD-modul med font IC (480x320)

4,3\" TFT LCD-modul med font IC (480x272)

5,0\" TFT LCD-modul med font IC (800x480)

7,0\" TFT LCD-modul med font IC (800x480)



Merknad:

På grunn av problemer med lyseffekter og opptaksvinkler, vil det være visse toleranser i produktet, vennligst forstå.

Tillat 0-1 cm feil på grunn av manuell måling.



Pakken inkluderer:

1 X TFT/SD-skjermutvidelseskort
