Motor Driver: 9V-42V DC strømforsyning, H-bro bipolær konstant fase strømstyring. Maksimalt 4.0A av de åtte typene utgangsstrøm.

Motor Driver: Energibesparende semi-automatisk strøm låsefunksjon, innebygd temperaturbeskyttelse og overstrømsbeskyttelse. De største 32 underdelingene av de 6 modellene er valgfrie.

Stepper Motor: 40Ncm holde moment; Nominell strøm 1.7A og motstand 1.5ohm; 1.8 . trinnsvinkel; bipolær 4-leder.

Tips: Sørg for at motoren er koblet til en konstant strøm eller chopper drive-kontroller før du tester motoren. Å koble motoren direkte til en strømforsyning vil skade motoren. Bare klokkepulssignalet kan drive en to-faset bipolær steppermotor for å oppnå lav vibrasjon, høy effektivitet arbeid.

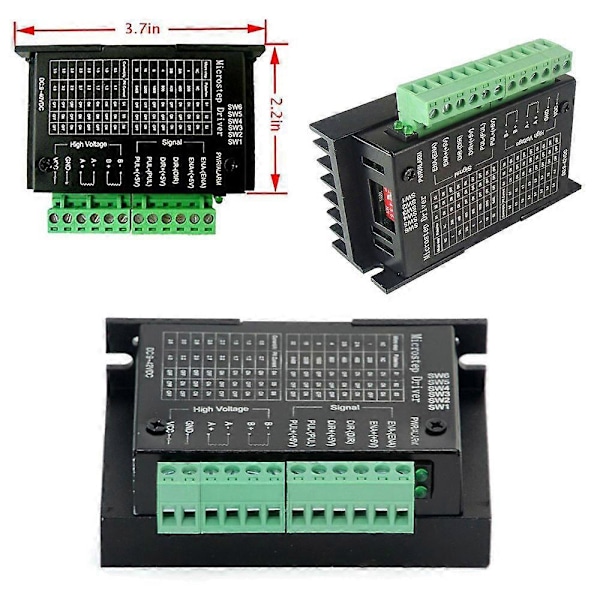

TB6600 Stepper Motor Driver:

En-chip bipolær sinus mikrosteg stepper motor driver.

Ny BiCD 0.13 nm prosess. Opptil 42V.

5 underdelingsmodus (1/1,1/2,1/4,1/8,1/16,1/32).

Utgangsstrøm: IOUT=4.0A(, i 100ms).

Nominell utgang: IOUT=3.5 A

Motstand(a+)=0.4

Alarm utgangspinsstrøm: Ialert=1mA

Overvåking utgangspin(MO): Imo=1mA

Bryter gjennom det tradisjonelle, enkelt strømforsyning.

Innebygd overopphetingsbeskyttelse(TSD)krets.

Underspenningsbeskyttelse, innebygd(UVLO)krets.

Innebygd overstrømsdeteksjon(ISD), krets.

Kan styre 2-faset steppermotor fremover og bakover rotasjon, med 1-2,W1 -2,2W1 -2,4W1 -2 fase eksitasjonsmodus.

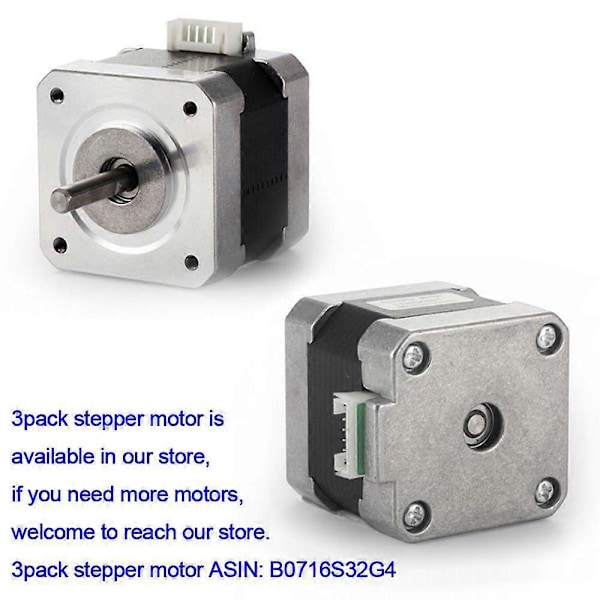

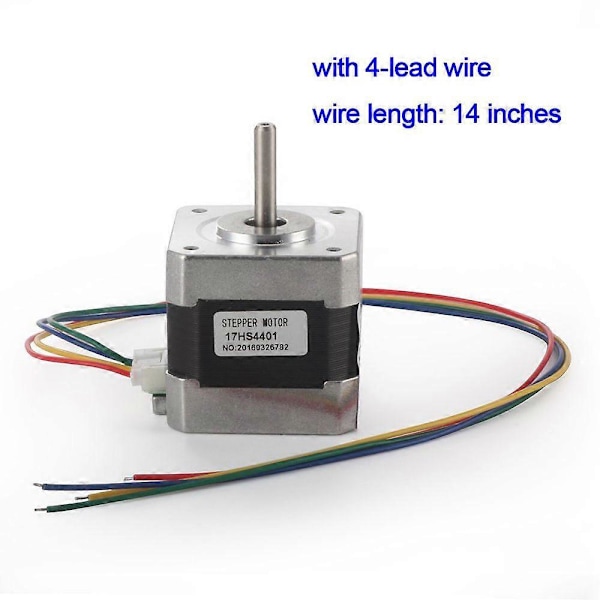

Nema 17 Stepper Motor:

Motortype: Bipolær Stepper

Fasemotstand: 1.5Ohm

Faseinduktans: 2.8mH

Holdmoment: 2.2N.cm

Rotor treghet: 54g.cm2

Holdmoment: 40N.cm

Trinnsvinkel: 1.8

Motorvekt: 280g

Trinnsvinkel nøyaktighet: + -5%(fullt steg, uten belastning)

Motstands nøyaktighet: + -10%

Induktans nøyaktighet: + -20%

Temperaturøkning: 80deg Max(nominell strøm, 2 faser på)

Omgivelsestemperatur: -20deg-+50deg

Isolasjonsmotstand: 100M Min, 500VDC

Isolasjonsstyrke: 500VAC i ett minutt

Tilkobling: Rød(A+), Grønn(A-), Gul(B+), Blå(B-)

farge: Svart+sølv

Materiale: ABS+metall

Pakkeinnhold:

1 * TB6600 Motor Driver

1 * Nema 17 Motor

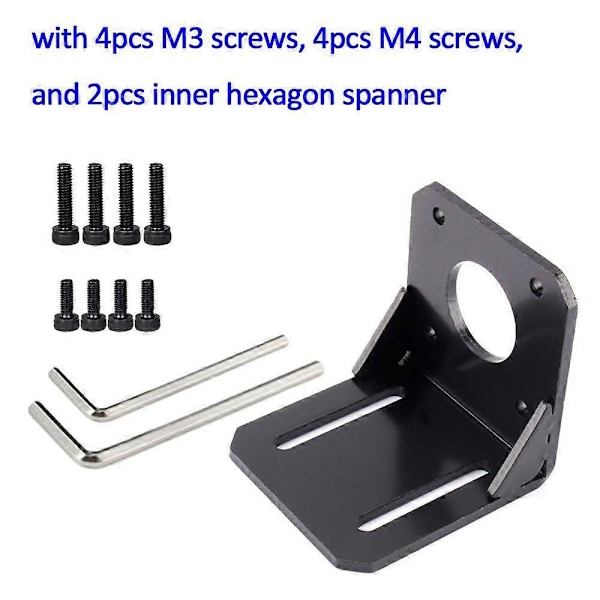

1 * Monteringsbrakett

4 * Skruer

4 * M3 Skruer

2 * Indre sekskantnøkkel

Bare ovennevnte pakkeinnhold, andre er ikke inkludert.
