Beskrivelse

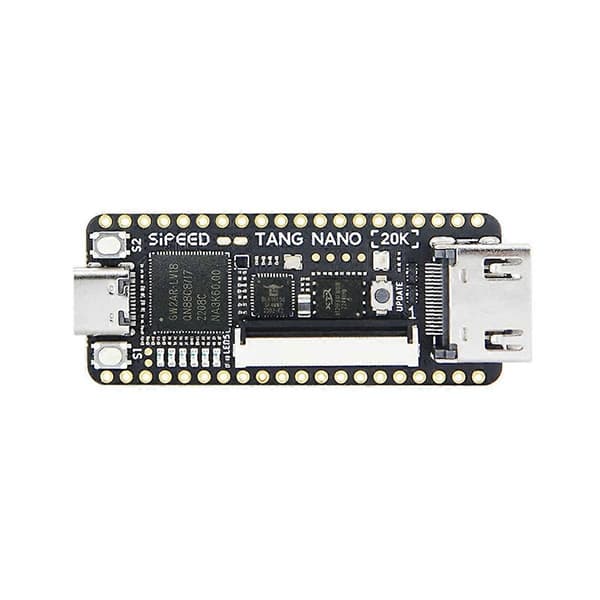

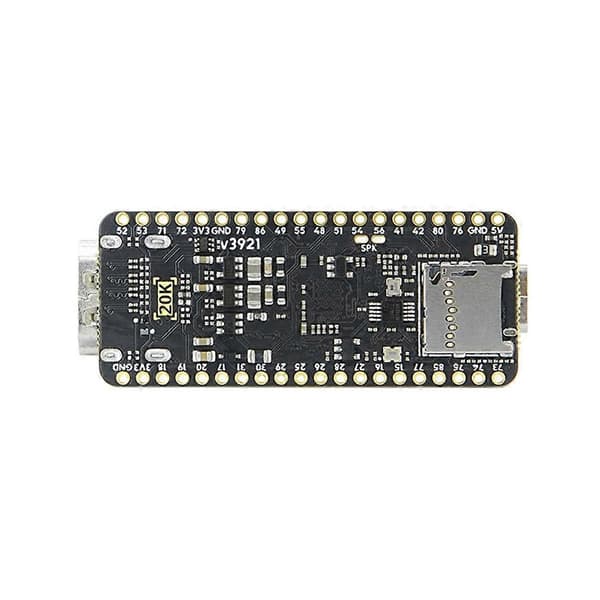

Tang Nano 20K er et kjernebrett som bruker GOWIN Semiconductor GW2AR-18 QN88. Brikken har 20736 logiske oppslagstabeller (LUT4) og 15552 registre (FF). Det er to PLL-er inni og flere DSP-enheter. Støtter 18-bit x 18-bit multiplikasjon for å fremskynde talloperasjoner.

Den har innebygd 64Mbits SDRAM med lav latens, noe som gjør det lettere å kjøre NES-emulatoren og bedre i stand til å kjøre soft-core Linux-systemer.

Den innebygde BL616-brikken fungerer som FPGA JTAG-nedlaster og seriell port for kommunikasjon med FPGA.

Kortet bruker en 27MHz krystalloscillator som standard for å multiplisere klokken som kreves for HDMI-kompatibel skjerm, og er også utstyrt med en MS5351 klokkegenereringsbrikke for å generere en rekke nødvendige klokker etter ønske.

Den innebygde nedlastingsbrikken er oppgradert til et USB2.0 HS-grensesnitt, med funksjonene høyhastighets JTAG-nedlasting, seriell kommunikasjon, høyhastighets SPI-mottak og presis klokkekonfigurasjon.



farge: svart

Materiale: PCB+elektroniske komponenter

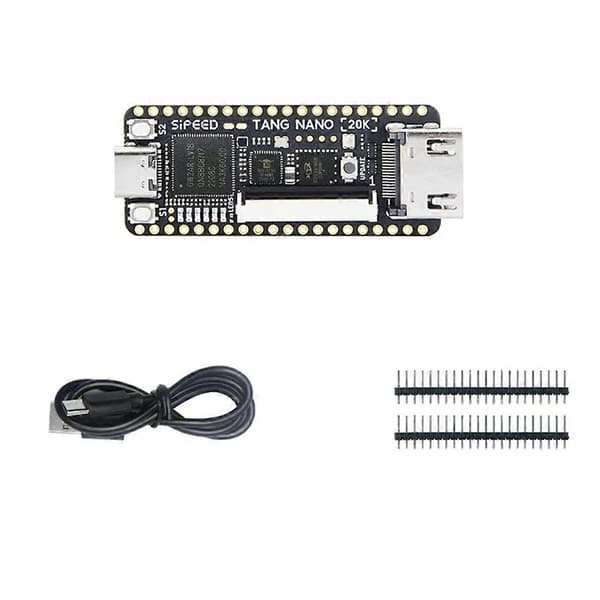

Pakkeinnhold:

1 x Tang Nano 20K Kjernebrett

1 x datakabel

2 x PIN



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
