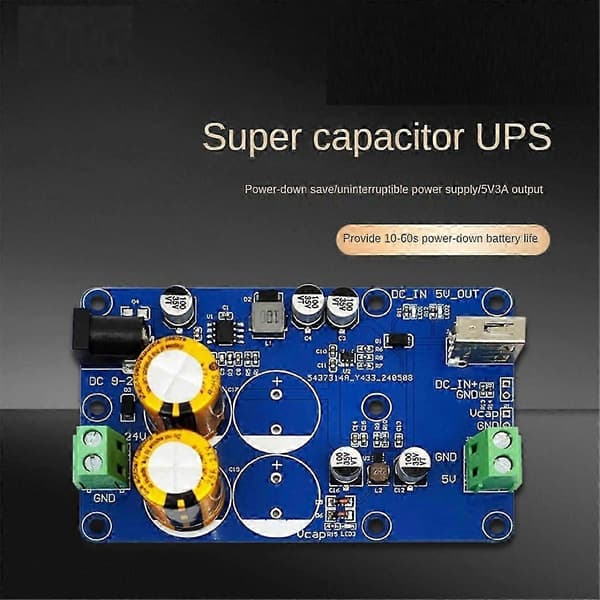

Designet for anledninger med høy pålitelighet, når den eksterne strømforsyningen ved et uhell kuttes, vil den raskt bytte til superkondensatorutlading.
Den kan gi 10-60S strømbruddstid, og sende ut eksternt strømbruddssignal samtidig, noe som er nok til å møte datalagringen på stedet.
Produktstørrelse: 90x56mm
Posisjoneringshull: 3,5 mm
Strøminngang: 9~24V DC (5,5x2,1mm DC-strømkontakt eller KF128-terminalblokk)
Strømutgang: 5V DC (USB2.0 eller KF128-terminalblokk), maksimal strøm 5V3A
Superkondensator: 25F 2 serier
Ladestrøm: begrenset til 1,4A, full kondensator i ca. 3 min
Utladningsstrøm: 5V3A (kontinuerlig) når den er koblet til ekstern strømforsyning, kun superkondensator sender ut 5V3A (innen 10s)
Strømbruddsdeteksjon: 2,54 mm*2p, 3V indikerer ekstern strømforsyning, 0V indikerer eksternt strømbrudd
Strømindikator:
DC_IN grønn indikerer ekstern strømforsyning
5V_OUT rød indikerer at 5V sendes ut
Vcap grønt lys lysstyrke endres med kondensatorspenning. Den er sterkest når kondensatoren er full og slås av når kondensatoren mister strøm.
Bruksanvisning:
Hvis den eksterne strømforsyningen kobles fra, vil DC_IN røde LED slukke etter at den eksterne strømforsyningskondensatoren er fullstendig utladet, og DC_IN-signalet på terminalen vil også endres fra 3V til 0V. På dette tidspunktet vil superkondensatoren lades ut for å opprettholde utgangsspenningen på 5V. 5V-holdetiden er negativt korrelert med utgangsstrømmen. Jo større utgangsstrøm, desto kortere 5V-holdetid. Ved 3A kan den bare vare i 5~6s, og ved svært liten strøm kan den til og med vare i flere minutter.
Fargen og utseendet til de elektroniske komponentene fra batch til batch, men det vil ikke påvirke bruken
Farge: Blå
Materiale: PCB+Elektronisk komponent
Pakkeinnhold:
1 x UPS-modul
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3 cm.
