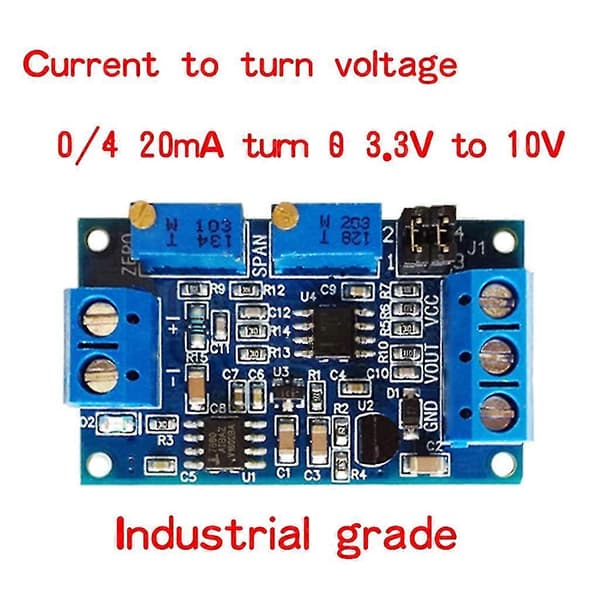

I prosessen med kretssignaloverføring vil spenningssignalet svekkes med økende overføringsavstand, bruk av strømoverføring kan unngå signalforsterkning. Denne modulen brukes for enden av strømsignaloverføringen, og omdanner signalet til et spenningssignal for enkeltbrikkedeteksjon. Strøminngang støtter 4-20mA, 0-20mA, spenningsutgang støtter 0-3.3V 0-5V 0-10V

Funksjoner:
Bredt forsyningsspenningsområde, utgangsspenningen støtter flere områder
Nullpunkt og område kan justeres
Høy stabilitet, god linearitet, industriell kvalitet
Strømsignalprøvetakingsmotstand med høypresisjons fargeringmotstand, høy presisjon, liten temperaturdrift, høy effekt
Bruksanvisning:
1. Modul i henhold til definisjonen av ledninger, forsyningsspenning 7-36V (hvis utgangen er 10V, må forsyningsspenningen være større enn 12V)
2. Etter oppstart skal D2-indikatoren lyse, ellers sjekk linjeforbindelsen. Kort med omvendt beskyttelse, omvendt brenner ikke.

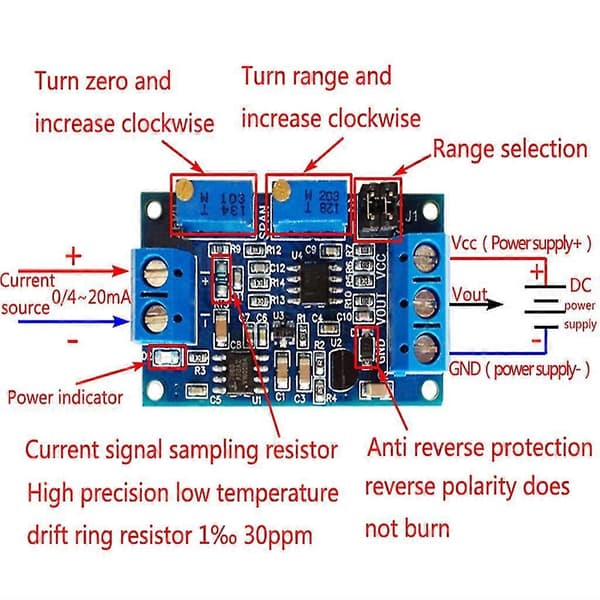

3. Når strøminngangen er minimum (0mA eller 4mA), juster ZERO-potensiometeret slik at VOUT-utgangen er minimum (0.0V eller annen spenning)
4. Når strøminngangen er maksimal (20mA), juster SPAN-potensiometeret slik at VOUT-utgangen er maksimal (3.3V eller 5V eller 10V, utgangen kan være så lav som 2.5V når inngangen er 4-20mA)
I henhold til dine behov, velg riktig område via jumperhetten:
4--20mA: 0-2.5V område: J1 1,2 fot kort, 3,4 fot kortsluttet
0 - 3.3V område: J1 1,2 fot av, 3,4 fot av
0 - 5.0V område: J1 1,2 fot kort, 3,4 fot kortsluttet
0--10.0V område: J1 1,2 fot kort, 3,4 fot av
0--20mA: 0--3.3V område: J1 1,2 fot kort, 3,4 fot kortsluttet
0 - 5.0V område: J1 1,2 fot kort, 3,4 fot kortsluttet
0--10.0V område: J1 1,2 fot kort, 3,4 fot av

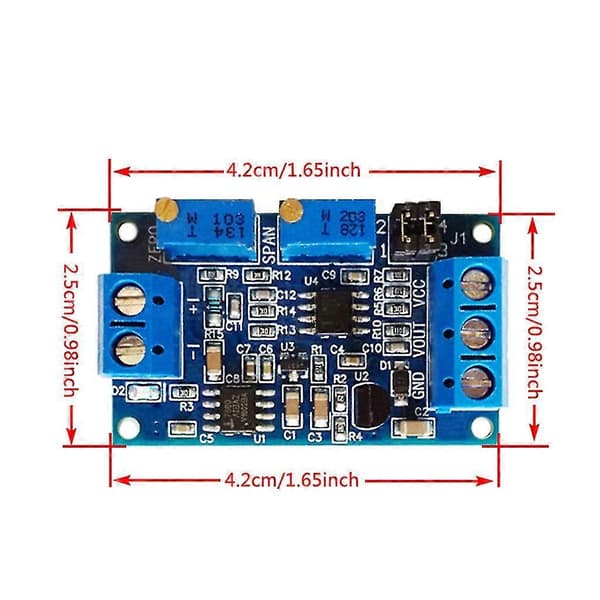

Størrelse: 4.2x2.5cm/1.65x0.98inch
Antall: 1 stk

Merk:
Vennligst tillat 1-3mm feil på grunn av manuell måling. Pass på at du ikke har noe imot før du byr
På grunn av forskjellen mellom forskjellige skjermer, kan bildet ikke gjenspeile den faktiske fargen på varen. Takk
Pakkeinnhold:
1 stk x Strøm-til-spenningsmodul
