Beskrivelse:

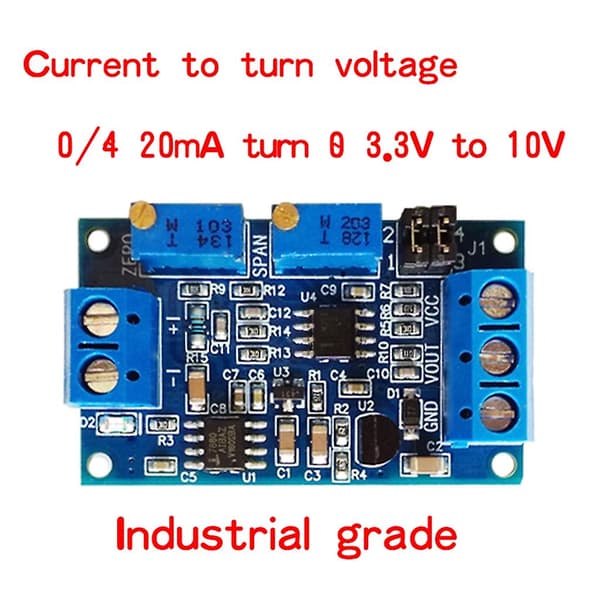

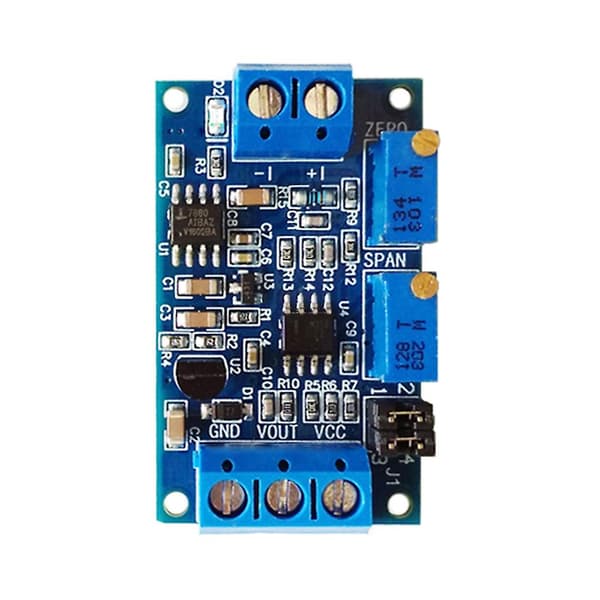

I prosessen for krets signaloverføring vil spenningssignalet øke med overføringsavstanden blir svak, bruken av strøm overføring kan unngå signal svekkelsen. Denne modulen brukes for slutten av strømsignaloverføringen, signalet til et spenningssignal for enkelbrikkedeteksjon. Strøm inngang støtte 4-20Ma, 0-20mA, spenning utgang støtte 0-3.3V 0-5V 0-10V

Funksjoner:
Bredt forsyningsspenningsområde, utgangsspenningen for å støtte flere områder
Null og intervall kan justeres
Høy stabilitet, god linearitet, industriell kvalitet
Strømsignalprøvetakingsmotstand med høy presisjon fargeringmotstand, høy presisjon, temperaturdrift liten, høy effekt

Bruksanvisning:

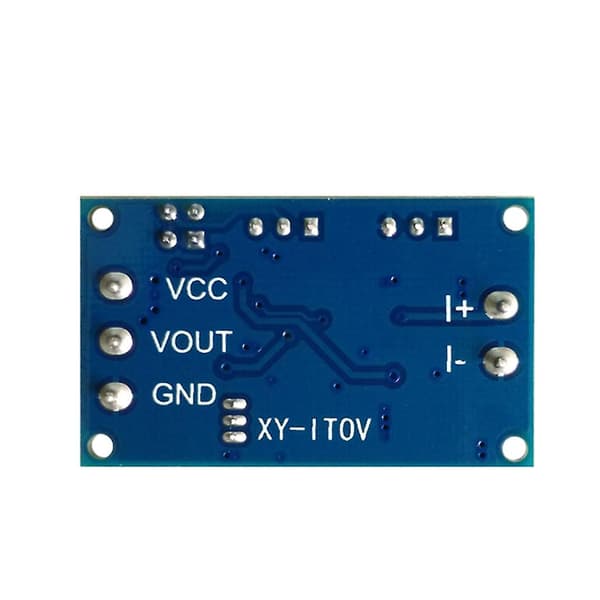

1. Modul i henhold til definisjonen av ledninger, forsyningsspenning 7-36V (om utgangen til 10V, må forsyningsspenningen være større enn 12V)
2. Etter oppstart bør indikatoren for D2 være tent, ellers kontroller linjeforbindelsen. Styret med omvendt for beskyttelse, omvendt brenner ikke.
3. Når strømmen inngang er den minste (0mA eller 4mA), juster ZERO-potensiometeret slik at VOUT-utgangen er den minste (0,0V eller annen spenning)
4. Når strømmen inngang er ved maksimum (20mA), juster SPAN-potensiometeret slik at VOUT-utgangen er den maksimale (3,3V eller 5V eller 10V, utgangen kan være så lav som 2,5V når inngangen er 4-20ma)

I henhold til dine behov, gjennom bygelokket for å velge passende intervall:
4--20ma: 0-2,5V intervall: J1 1,2 fot kort, 3,4 fot kortsluttet
0 - 3,3V intervall: J1 1,2 fot av, 3,4 fot av
0 - 5,0V intervall: J1 1,2 fot kort, 3,4 fot kortsluttet
0--10.0V intervall: J1 1,2 fot kort, 3,4 fot av
0--20ma: 0--3.3V intervall: J1 1,2 fot kort, 3,4 fot kortsluttet
0 - 5,0V intervall: J1 1,2 fot kort, 3,4 fot kortsluttet
0--10.0V intervall: J1 1,2 fot kort, 3,4 fot av

Størrelse: 4.2x2.5cm/1.65x0.98inch
Antall: 1 stk

Merk:
Tillat 1-3 mm feil på grunn av manuell måling. sørg for at du ikke har noe imot det før du byr
På grunn av forskjellen mellom forskjellige skjermer, kan det hende at bildet ikke gjenspeiler den faktiske fargen på varen. Takk!

Pakkeinnhold:
1 stk x strøm til spenningsmodul
