Beskrivelse

25MHZ høyhastighets krystall oscillator 32.768Khz 6PF lavhastighets krystall oscillator

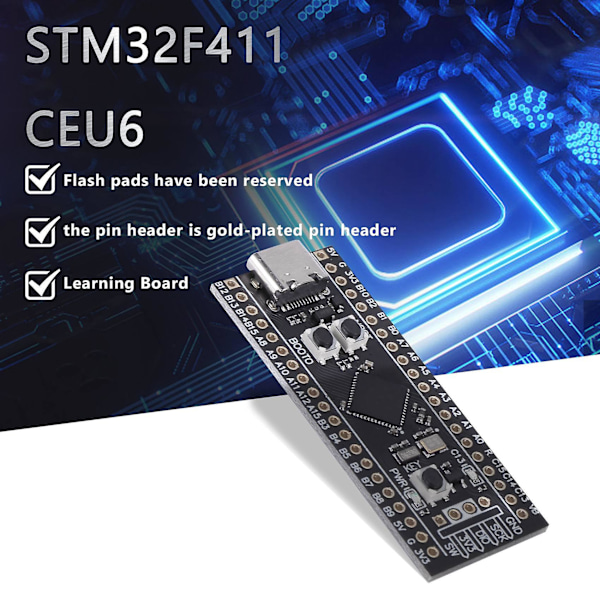

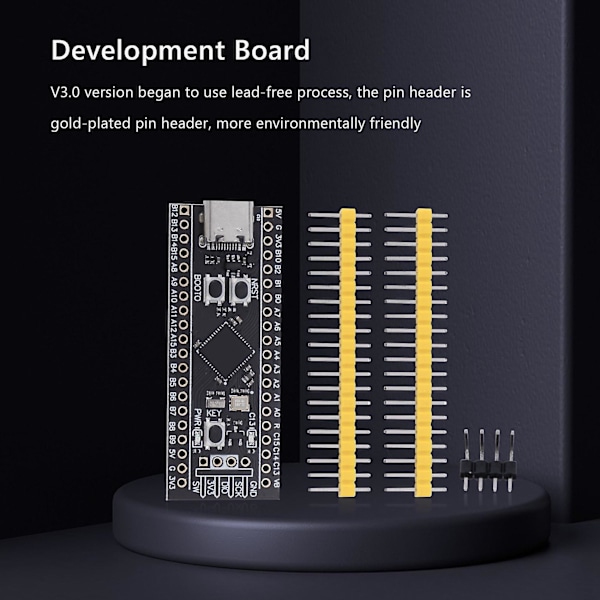

V3.0 versjon begynte å bruke blyfri prosess, pinnehode er gullbelagt pinnehode, mer miljøvennlig

Flash pads er reservert og USBDisk FATFFS rutiner er tilgjengelige

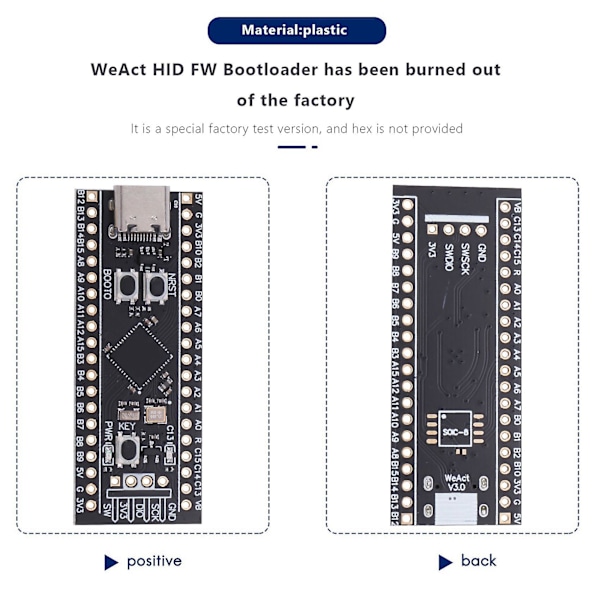

WeAct HID FW Bootloader er brent ut av fabrikken. Det er en spesiell fabrikktestversjon, og hex er ikke tilgjengelig.

Støtter MicroPython programmering, tilbyr tilgjengelig MicroPython firmware, se etter konfigurasjonsfiler, men tilbyr ikke tekniske svar!



Tavler med versjon V1.3 og over har 3 knapper, reset-knapp, BOOT0-knapp og brukerknapper.

Hvordan gå inn i ISP-modus

1: Trykk og hold nede BOOT0-knappen og reset-knappen under oppstartstilstanden, slipp deretter reset-knappen, og slipp BOOT0-knappen etter 0,5 sekunder

2: Hold nede BOOT0-knappen når strømmen er av, og slipp BOOT0-knappen 0,5S etter at strømmen er på

DFU-modus: bruk bare datakabelen for å koble til datamaskinen, hvis det er et problem med ukjent, kan du varme opp brikken riktig (25 Celsius), og deretter gå inn i ISP-modus igjen

Seriell portmodus: bruk USB til seriell port for å koble PA9 og PA10 til kjernetavlen

WeAct HID FW Bootloader

Ingen behov for USB til seriell port, ingen debugger, ingen datamaskindriver, bare en TYPE-C datakabel for å fullføre firmwarenedlastingen

Trykk og hold nede KEY-knappen, klikk på reset-knappen, LED C13 blinker, slipp KEY-knappen for å gå inn

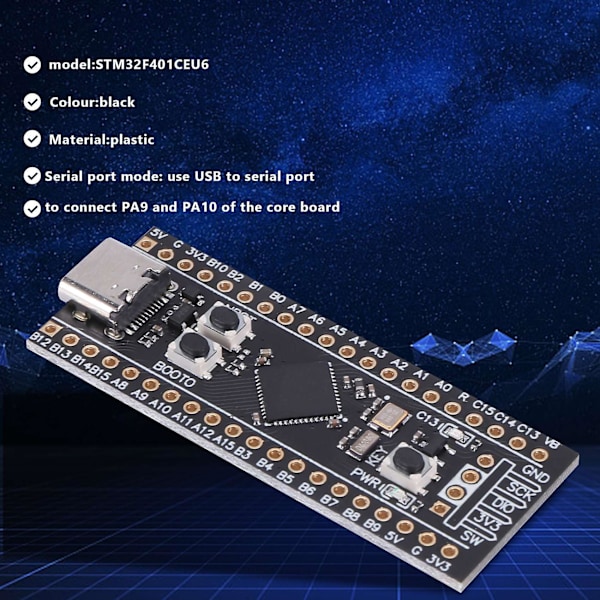

modell:STM32F401CEU6

Farge:svart

Materiale:plast



Pakkeinnhold:

1 * Utviklingstavle



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lys og forskjellige skjermer kan føre til at fargen på varen i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
