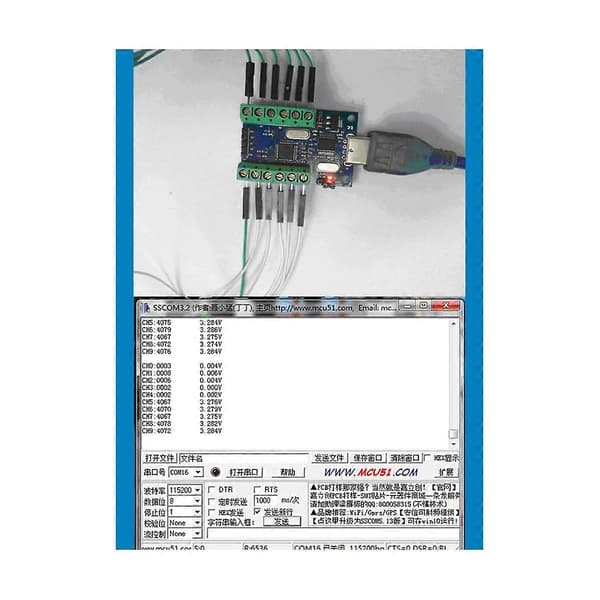

Installer USB-til-seriell-port-brikke CH340-driveren, koble modulen til datamaskinen, IN0-IN9 er koblet til prøvetakings-spenningen, GND er koblet til prøvetakings-spenningens negative (dvs. felles behandling), åpne seriell feilsøkingsassistent, velg port og hastighet (115200), du kan AD-prøvetaking, prøvetakingen oppdateres en gang hvert 500 ms, kunden kan denne gangen på grunnlag av kode.

Hvis du vil bruke den eksterne MCU for å hente prøvetakingsdataene direkte, kan du koble 3.3V, TX og GND til MCU til 3.3V, TX, og GND til modulen. Selvfølgelig er det greit å forsyne modulen med 5V. Protokollen for dataoverføring kan finnes ved å se på koden. Hvis kunden ønsker å kode, må du gjenopprette .

er som følger: Sett inn modulen i USB-porten på datamaskinen, sett inn jumper-hetten på modulen til 3V3-enden (merk at den skal plugges tilbake til GND etter at programmeringen er fullført), åpne programmeringsprogramvaren FlyMcu, åpne hex-filen, angi portnummeret og bølgen. For relevante parametere som hastighet, klikk "Programmer", bruk deretter pinsetten til å klemme de to endene av kondensatoren C9 (tilsvarer tilbakestilling).

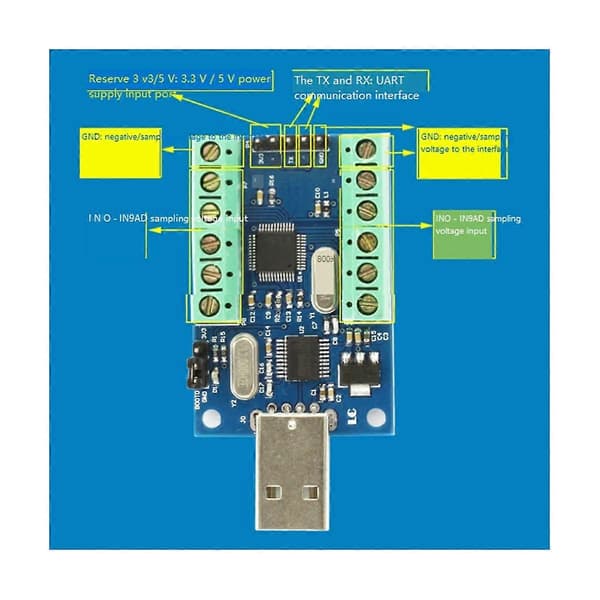

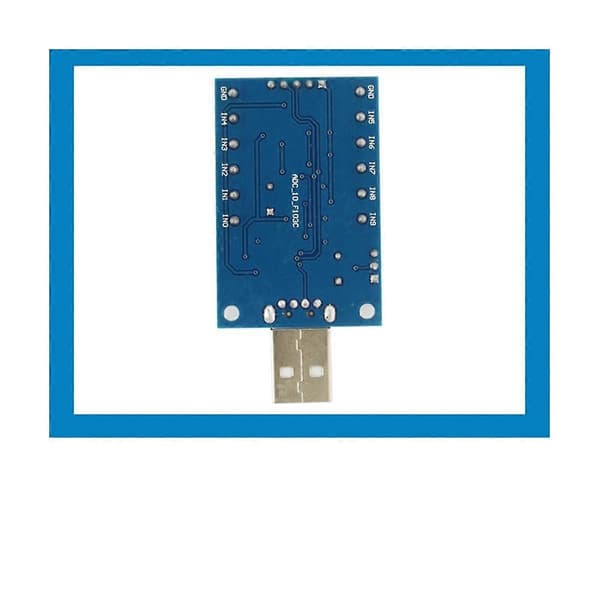

Prøvetakings-spenningsinngangsterminalene IN0-IN9 kan kobles til eller bare delvis kobles til. Når en bestemt kanal ikke har prøvetakings-spenningsinngang, er utgangen fra kanalen en tilfeldig verdi, og den ubrukte porten kan også endres av seg selv som en vanlig I/O-port.

Spenningen som brukes bør ikke være 3.3V, ellers er det en mulighet for skade på brikken.



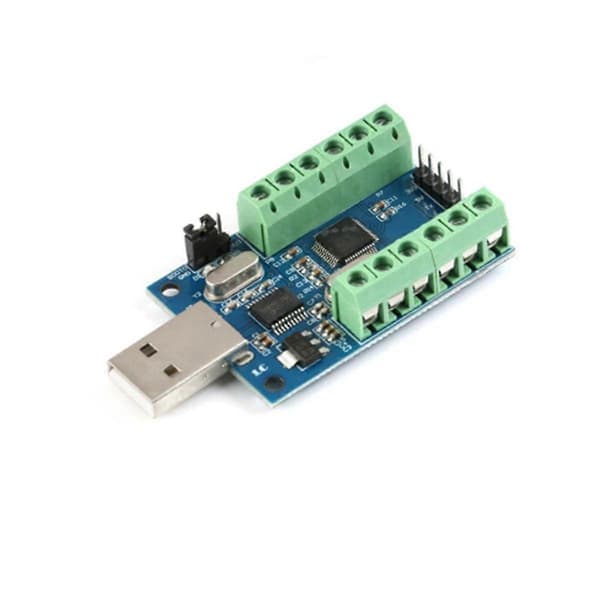

Produktfunksjon

10-kanalsmodulen bruker de interne 10-kanalsressursene til STM32F103-serien som prøvetakingskjerne, og overfører de innhentede prøvetakingsdataene til internminnet gjennom STM32 for å redusere CPU-belastningen og forbedre stabiliteten til AD-prøvetaking. Nøyaktighet, mens den innebygde USB-til-seriell-port-brikken kan overføre data til datamaskinen.

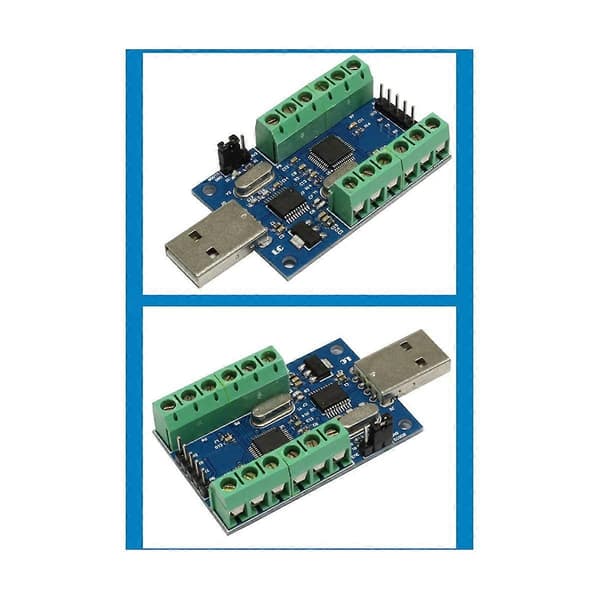

Produktparameter

Innebygd STM32F103C8T6 hovedbrikke

Innebygd CH340 seriell port til USB-brikke, enkel å AD-prøvetakingsresultater på PC via USB-port

Reservert UART seriell kommunikasjonsgrensesnitt, kan kobles til MCU

Analog inngangskanal, 10-kanals en-endige inngang

Prøvetakings-spenningsinngangsområde: 0~3.3V

Strømforsynings-spenning: 5V/3.3V

Oppløsning: 12Bit (4096)

Brettstørrelse: 50 x 33mm

Materiale: PC+Metall

Farge som vist



Pakkeinnhold:

1 x Modul



Bare ovennevnte pakkeinnhold, andre er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen i bildet er litt forskjellig fra den virkelige tingen. Målingen tillatt feil er +/- 1-3cm.
