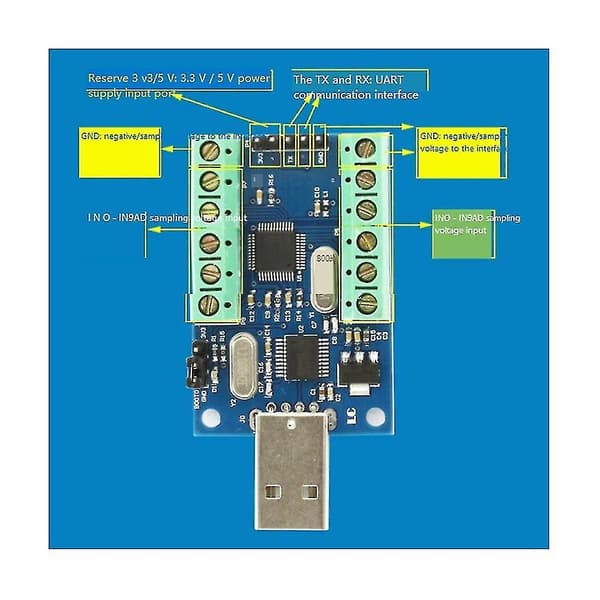

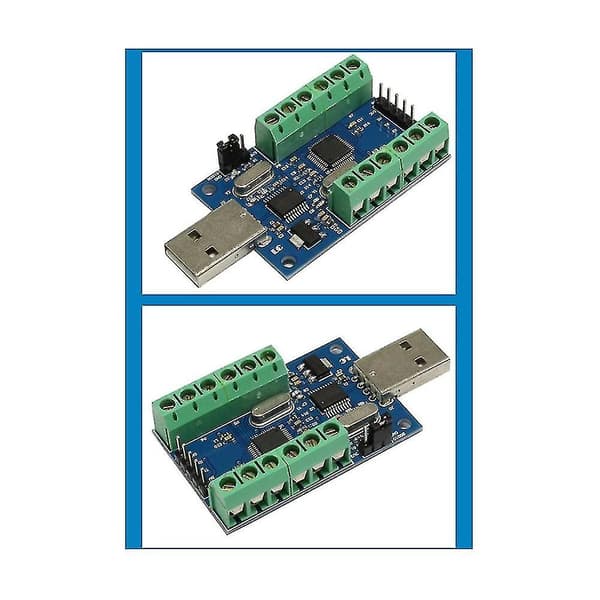

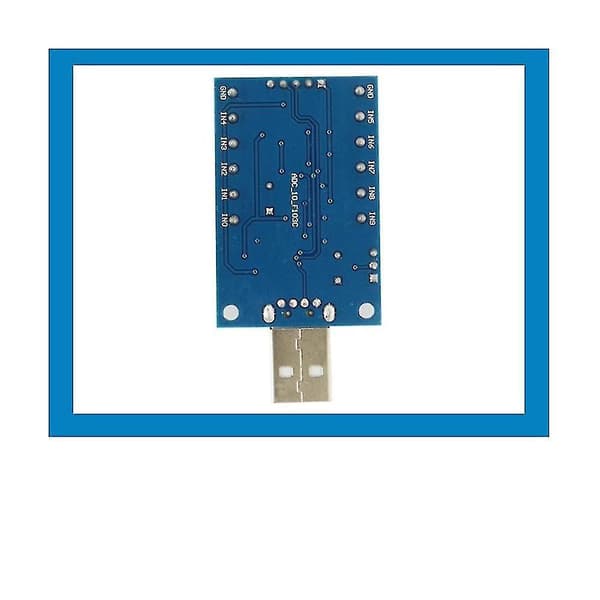

Installer USB til seriell port-brikken CH340-driveren, koble modulen til datamaskinen, IN0-IN9 er koblet til den positive samplingsspenningen, GND er koblet til den negative samplingsspenningen (dvs. felles behandling), åpne den serielle feilsøkingsassistenten, velg port og hastighet (115200), du kan AD-sample, samplingen oppdateres i 500 ms, kunden kan denne gangen på grunnlag av kode. Hvis du vil bruke den eksterne MCU-en til å hente samplingsdataene direkte, kan du koble 3,3 V, TX og GND til MCU-en til 3,3 V, TX og GND på modulen. Det er selvfølgelig greit å forsyne modulen med 5 V. Protokollen for data finner du ved å se på koden. Hvis kunden ønsker å kode, re- . er som følger: Sett modulen inn i USB-porten på datamaskinen, sett jumperhetten på modulen til 3V3-enden (merk at den skal kobles tilbake til GND etter at programmeringen er fullført), åpne programmeringsprogramvaren FlyMcu, åpne hex-filen, angi portnummer og bølge. For de relevante parametrene som hastigheten, klikk \"Programmering\", bruk deretter pinsetten til å klemme de to endene av kondensatoren C9 (tilsvarer tilbakestilling). Samplingsspenningsinngangsterminalene IN0-IN9 kan kobles til eller bare delvis kobles til. Når en viss kanal ikke har samplingsspenningsinngang, er utgangen til kanalen en tilfeldig verdi, og den ubrukte porten kan også endres av seg selv som en normal I/O-port. Spenningen som brukes bør ikke overstige 3,3 V, ellers er det fare for skade på brikken. Produktfunksjon Den 10-kanals modulen bruker de interne 10-kanals ressursene i STM32F103-serien som samplingskjerne, og overfører de innhentede samplingsdataene til det interne minnet gjennom STM32 for å redusere CPU-belastningen og øke stabiliteten til AD-samplingen. Nøyaktighet, mens den innebygde USB til seriell port-brikken kan overføre data til datamaskinen. Produktparameter Innebygd STM32F103C8T6 masterbrikke Innebygd CH340 seriell port til USB-brikke, enkel å AD-sample resultater på PC via USB-port Reservert UART seriell kommunikasjonsgrensesnitt, kan kobles til MCU Analog inngangskanal, 10-kanals single-ended inngang Samplingsspenningsinngangsområde: 0~3,3V Strømforsyningsspenning: 5V/3,3V Oppløsning: 12Bit (4096) Kortstørrelse: 50 x 33mm Materiale: PC+Metall Farge som vist Pakkeinnhold: 1 x Modul Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert. Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige. Den tillatte målefeilen er +/- 1-3 cm.
