Funksjoner:
helt nytt og av høy kvalitet

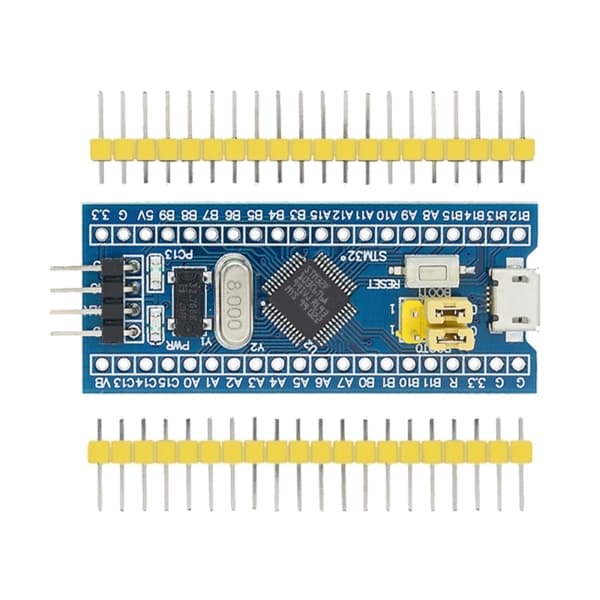

1, brettet basert på den mest grunnleggende MCU-kretsen, 8M og 32768 krystallkrets, USB-strøm.
2, kjernebrettet er delt inn i to rader som fører til alle I / O-porter.
3, med SWD-simuleringsfeilsøkingsnedlastingsgrensesnitt, enkelt og praktisk, feilsøkingshastighet.
4, bruk av Mirco USB-grensesnitt, du kan gjøre USB-kommunikasjon og strøm, USB-grensesnitt, for det vanlige Android-mobiltelefonladergrensesnittet.
6, lett å starte opp, mer stabilt.
Spesifikasjoner:
Chip: 32F103C8T6/32F103C6T6 (valgfritt)
Kjerne: ARM 32-biters Cortex-M3 CPU
Størrelse: ca. 22,5 mm x 53 mm / 0,88 x 2,09 tommer
Feilsøkingsmodus: SWD
Antall pinner: 48;
Kjerne: Cortex-M3;
Driftsfrekvens: 72 MHz;
Lagringsressurser: 64K Byte Flash, 20KByte SRAM;
Grensesnittressurser: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I/O-porter,
Analog-til-digital konvertering: 2x ADC (12-bit / 16-kanals)
Timere: 3 generelle timere og 1 avansert timer
Feilsøkingsnedlasting: Støtter JTAG / SWD-feilsøkingsgrensesnitt for nedlasting, støtter IAP.
2, RT9193: 3,3V regulatorchip, maksimal utgang på 300 mA.
CHIP 32F103C6T6 Beskrivelser:
Grensesnittbeskrivelse:
1, SWD-grensesnitt: støtter simulering, nedlasting og feilsøking.
2, Mirco USB-grensesnitt: strøm og USB-kommunikasjon, støtter ikke nedlastingen.
3, USART1-grensesnitt: USART1 kan brukes til å laste ned programmet, eller bruke USART1 for kommunikasjon.
4, MCU-pinnegrensesnitt: fører alle I/O-portpinner, lett å koble til perifere enheter.
5, 5V og 3,3V strøm- og utgangsgrensesnitt: brukes vanligvis i ekstern strøm, eller med andre moduler for felles jordbehandling
Merk:
På grunn av problemer med lyseffekter og skytevinkler, vil det være noen toleranser i produktet, vennligst forstå.
Vennligst tillat 0-1 cm feil på grunn av manuell måling.
Pakken inkluderer:
1 stk x STM32F103 hovedkort
