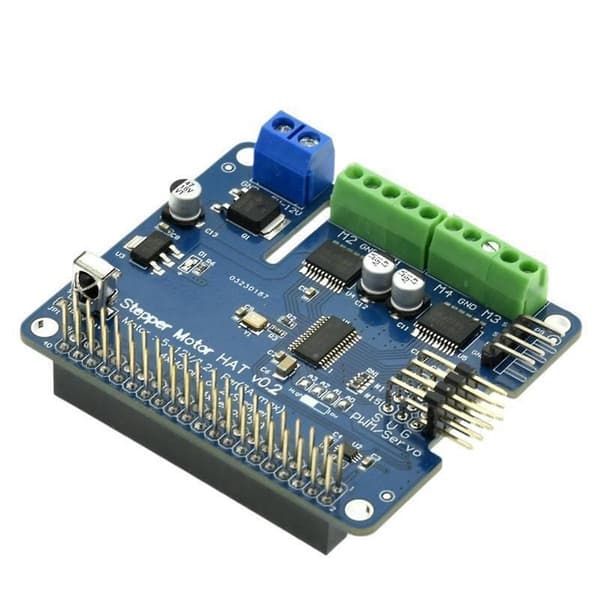

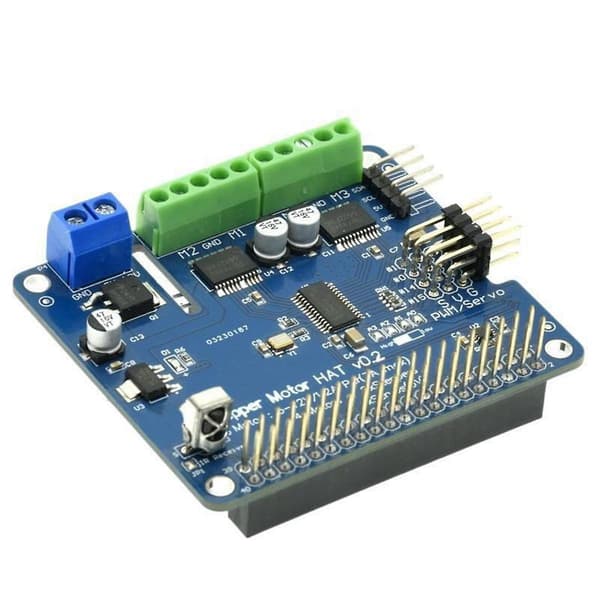

Produktintroduksjon: Dette utvidelseskortet er en fullverdig robotutvidelsesversjon på markedet som kan støtte flere motorer/steppermotorer/servos (Stepper/Motor/Servo) samtidig, og kan stables for å utvide flere kontrollgrensesnitt. Det er spesielt egnet for applikasjoner som DIY-roboter, smarte biler, robotarmer, /vipper, etc. Kontrollgrensesnittet bruker ganske enkelt I2C-grensesnittet og er kompatibelt med 3.3/5V-nivåer, så det er også egnet for andre utviklingskort på markedet.

Merk: På grunn av forskjellige batcher kan utseendet, fargen og de trykte ordene på produktet variere, noe som ikke påvirker bruken.



Funksjoner:

1. Enkelt strømforsyning, det normale arbeidsstrømforsyningsområdet er 5V~12V; (Velg riktig inngangsstrømforsyningsvoltasje og strøm i henhold til motorstyringsvoltasjen du styrer)

2. Fullstendig datainndata/utdata gjennom I2C-bussen for ,

3. Ett I2C-grensesnitt, kompatibelt med 5V-nivå, kan styres av eller andre utviklingskort

4. Ett I2C-grensesnitt kan kobles til sensorer for å utvide applikasjoner

5. Adressene til utvidelseskortet bestemmes av 4 adressepinner, og maksimalt 16 utvidelseskort kan brukes samtidig.

6. Støtter 16 PWM-kanalutganger og kan styre 16 servos eller LED-lys.

7. 12-bits oppløsning, justerbar PWM-frekvens opptil 1.6KHz, konfigurerbar push-pull eller open-drain utgang

8. Støtter 4-veis servo-grensesnitt og 3P-standardgrensesnitt for å gjøre det enkelt å koble til servo og LED-lys.

9. Støtter 2-kanals 6V~12V steppermotorer, støtter 4-kanals 6V~12V reduksjonsmotorer

10. Støtter infrarød mottaksfunksjon for enkel infrarød kontroll

spesifikasjon:

Arbeidsspenning: 5V~12V

Grensesnitt: I2C

Grensesnitt

1. 4-veis servo-grensesnitt (#0, #1, #14, #15)

2. 4-veis motor-grensesnitt (M1, M2, M3, )

3. 2-veis steppermotor-grensesnitt (M1+M2, M3+)

4. I2C-grensesnitt

Størrelse: 65 x 56 x 21mm

Materiale: PCB

Farge: blå



Pakkeinnhold:

1 x Utvidelseskort



Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på varen på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
