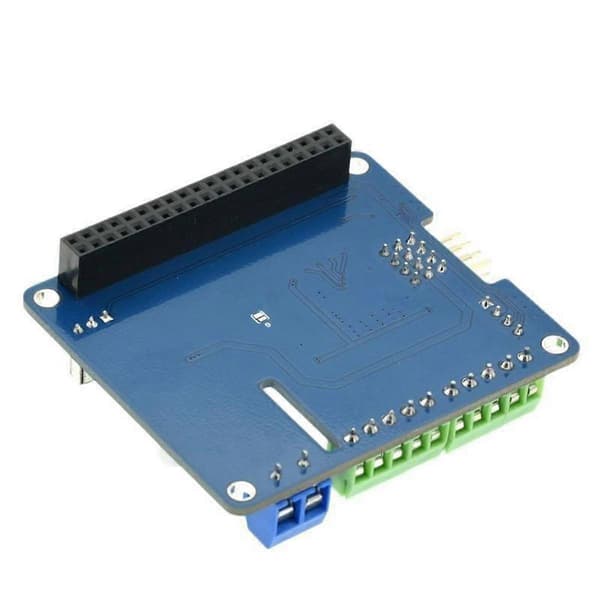

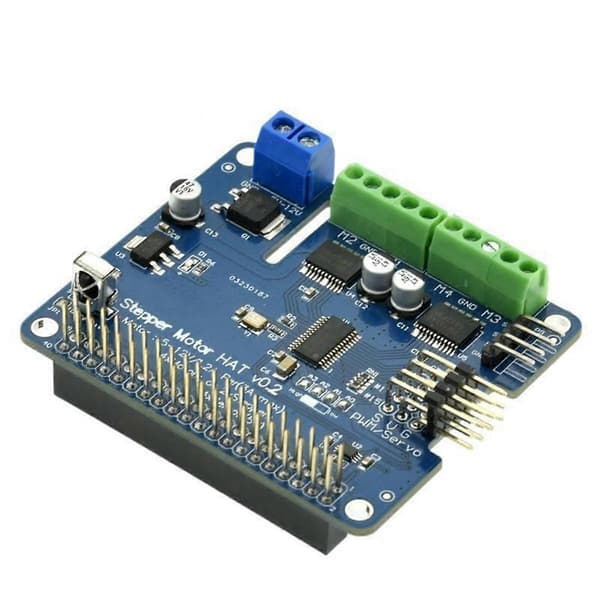

Produktintroduksjon: Dette utvidelseskortet er en fullfunksjons robotutvidelsesversjon på markedet som kan støtte flere motorer/steppermotorer/servoer (Stepper/Motor/Servo) samtidig, og kan stables for å utvide flere kontrollgrensesnitt. Det er spesielt egnet for applikasjoner som DIY-roboter, smarte biler, robotarmer, /tilter osv. Kontrollgrensesnittet bruker ganske enkelt I2C-grensesnittet og er kompatibelt med 3,3/5V nivåer, så det er også egnet for andre utviklingskort på markedet.

merknad: På grunn av forskjellige partier kan utseendet, fargen og de trykte ordene på produktet variere, noe som ikke påvirker bruken.



Funksjoner:

1. Enkel strømforsyning, det normale arbeidsspenningsområdet er 5V~12V; (Velg riktig inngangsspenning og strøm i henhold til motorspenningskontrollen du styrer)

2. Komplett datainngang/utgang via I2C-bussen til for ,

3. Ett I2C-grensesnitt, kompatibelt med 5V-nivå, kan styres av for eller andre utviklingskort

4. Ett I2C-grensesnitt kan kobles til sensorer for å utvide applikasjoner

5. Adressen til utvidelseskortet bestemmes av 4 adressepinner, og maksimalt 16 utvidelseskort kan brukes samtidig.

6. Støtter 16 PWM-kanalutganger og kan styre 16 servoer eller LED-lys.

7. 12-bits oppløsning, justerbar PWM-frekvens opp til 1,6KHz, konfigurerbar push-pull eller open-drain utgang

8. Støtter 4-veis servogrensesnitt og 3P standardgrensesnitt for å lette tilkobling av servo- og LED-lys.

9. Støtter 2-kanals 6V~12V steppermotorer, Støtter 4-kanals 6V~12V reduksjonsmotorer

10. Støtte for infrarød mottaksfunksjon for praktisk infrarød kontroll

spesifikasjoner:

Arbeidsspenning: 5V~12V

Grensesnitt: I2C

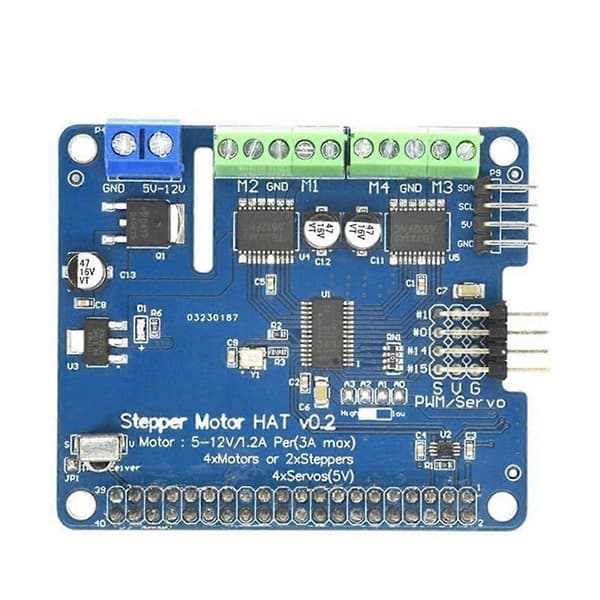

grensesnittbeskrivelse:

1. 4-veis servogrensesnitt (#0, #1, #14, #15)

2. 4-veis motorgrensesnitt (M1, M2, M3, )

3. 2-veis steppermotorgrensesnitt (M1+M2, M3+)

4. I2C-grensesnitt

Størrelse: 65 x 56 x 21mm

Materiale: PCB

Farge: blå



Pakkeinnhold:

1 x Utvidelseskort



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
