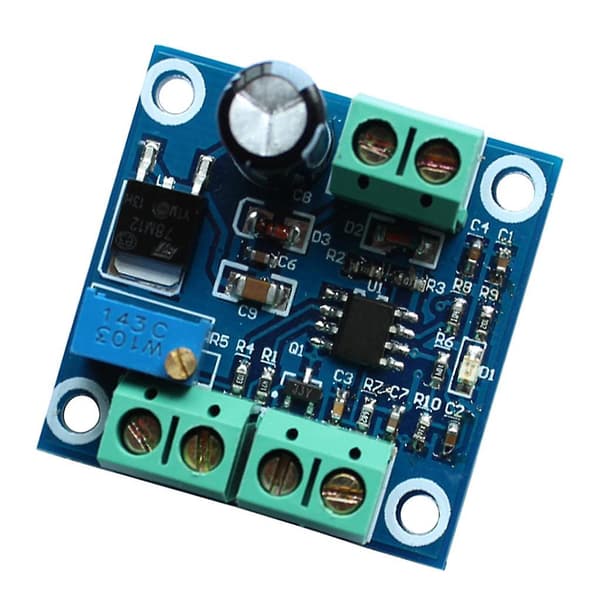

Denne LC v2F-modulen kan generere forskjellige frekvenser avhengig av forskjellige inngangsspenninger, og den kan konvertere 0-10V spenning til 0-10KHz frekvenspulssignal.
Driftsspenning: 13.5V-30V
Inngang Kontrollerbart Spenningsområde: 0-10V
Utgangsfrekvensområde: 0-10KHz
Spesifikasjon:
Grensesnittdefinisjon
VCC: driftsstrøm
GND: strømjord
IN+: inngangsspenning
IN-: inngangsjord
OCOUT: signal kollektor utgangsport (hvis du bruker den med driver, kan den brukes)
FOUT: frekvensutgangsport (universell frekvensutgangsport)
To uavhengige utganger, OC-OUT er NPN, og FREQ-OUT er IC-utgang. Den felles katodeenden er med den negative GND for strømforsyningen. Når felles anode kobles til, brukes den med strømpositiv. Hvis tilkoblingen er felles anode og strømforsyningen er 13-24V, vennligst seriekoble en 2.7K ohm motstand; hvis strømforsyningen er 12V, vennligst seriekoble en 330 ohm motstand.
Koble frekvenspulssignalet til F, og det er en tilsvarende spenningsutgang ved terminalen. Korrespondanse mellom inngang og utgang: 1V=1KHZ 10V=10KHZ. Hvis det er et avvik, kan du justere potensiometeret på kortet for å kalibrere.
Pakken inkluderer:
1 Stykke Spenning til Frekvens Omformermodul
