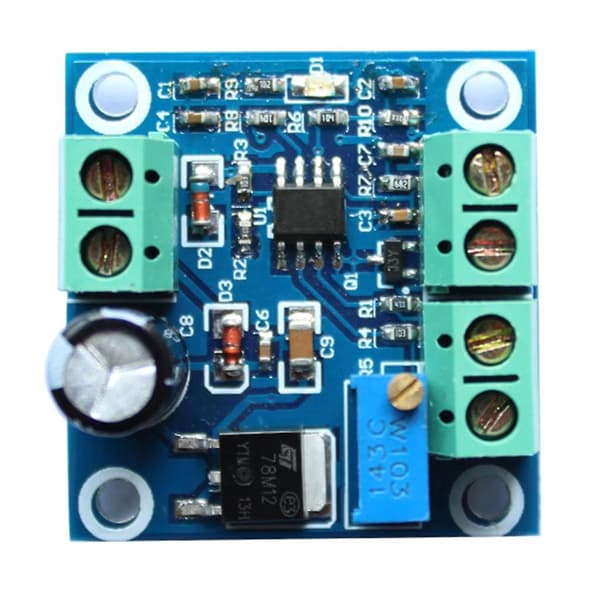

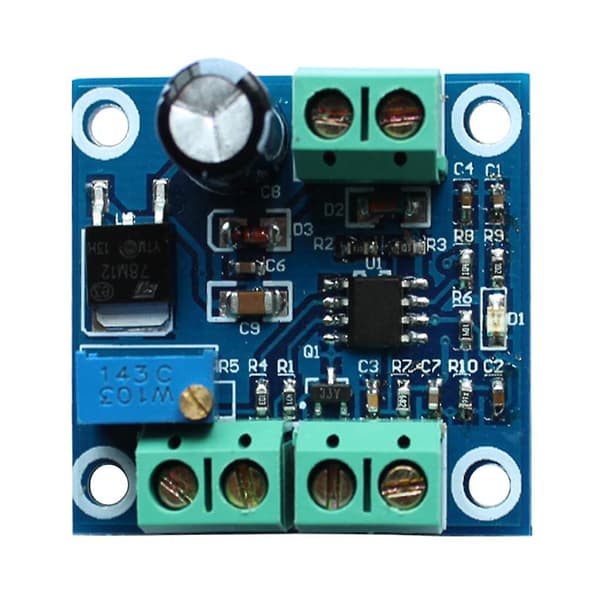

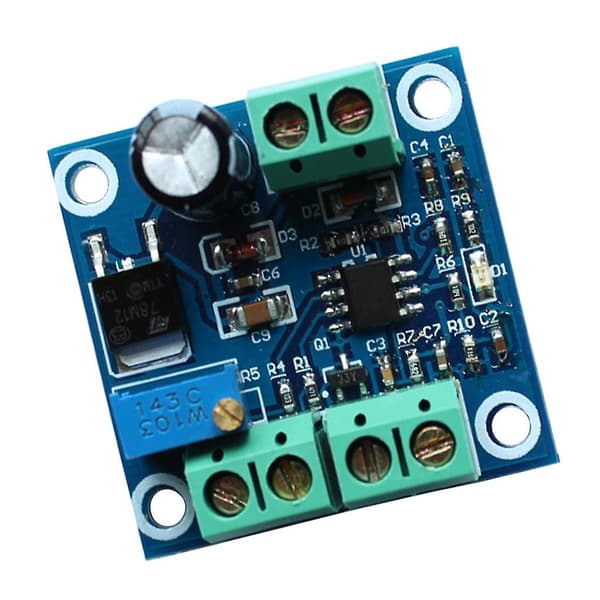

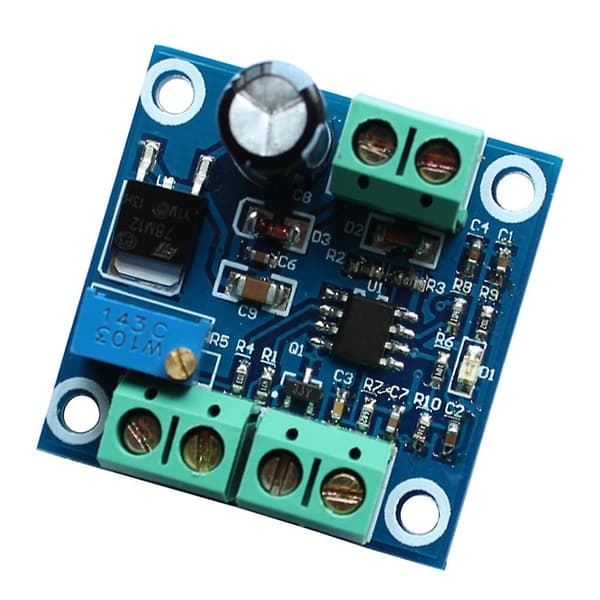

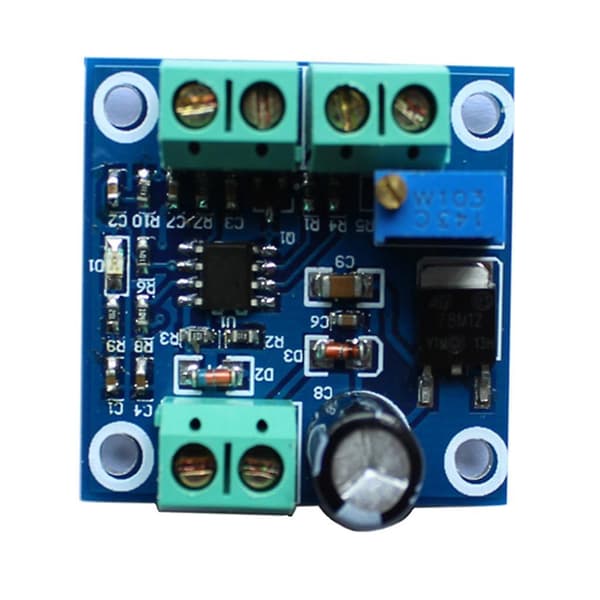

Denne LC v2F-modulen kan generere forskjellig frekvens i henhold til forskjellig inngangsspenning, og den kan transformere 0-10V spenning til 0-10KHz frekvenspulssignal.

Driftsspenning: 13.5V-30V

Inngang Kontrollerbart Spenningsområde: 0-10V

Utgang Frekvensområde: 0-10KHz



Spesifikasjon:



Grensesnittdefinisjon

VCC: driftsstrøm

GND: strøm jord

IN+: inngangsspenning

IN-: inngangsjord

OCOUT: signal kollektor utgangsport (hvis du bruker den med driver, kan den brukes)

FOUT: frekvensutgangsport (universell frekvensutgangsport)

To uavhengige utganger, OC-OUT er NPN, og FREQ-OUT er IC-utgang. Den felles katodeenden er med den negative GND på strømforsyningen. Når felles anode kobles til, brukes den med strøm positiv. Hvis tilkoblingen er felles anode og strømforsyningen er 13-24V, vennligst seriekoble en 2.7K ohm motstand; hvis strømforsyningen er 12V, vennligst seriekoble en 330 ohm motstand.

Koble frekvenspulssignalet til F, og det er en tilsvarende spenningsutgang ved terminalen. Korrespondanse mellom inngang og utgang: 1V=1KHZ 10V=10KHZ. Hvis det er et avvik, kan du justere potensiometeret på kortet for å kalibrere.



Pakken Inkluderer:



1 Stykke Spenning til Frekvens Konverteringsmodul
