1、Modulen kan kontrollere frekvensen som genereres i henhold til inngangsspenningsnivået
2、I henhold til nivået på inngangsspenningen vil frekvensen til utgangen også endres i forhold til forholdet.
3、Strømforsyningen har anti-revers funksjon
4、Strømindikatoren lyser etter oppstart
5、Materiale av høy kvalitet kan sikre produktets holdbarhet
\r
Funksjoner:\r
\r
\r
1. Modulen kan kontrollere frekvensen som genereres i henhold til inngangsspenningsnivået\r
\r
\r
2. I henhold til nivået på inngangsspenningen vil frekvensen til utgangen også endres i forhold til forholdet.\r
\r
\r
3. Strømforsyningen har anti-revers funksjon\r
\r
\r
4. Strømindikatoren lyser etter oppstart\r
\r
\r
5. Materiale av høy kvalitet kan sikre produktets holdbarhet\r
\r
\r
\r
\r
\r
Spesifikasjon:\r
\r
\r
\r
\r

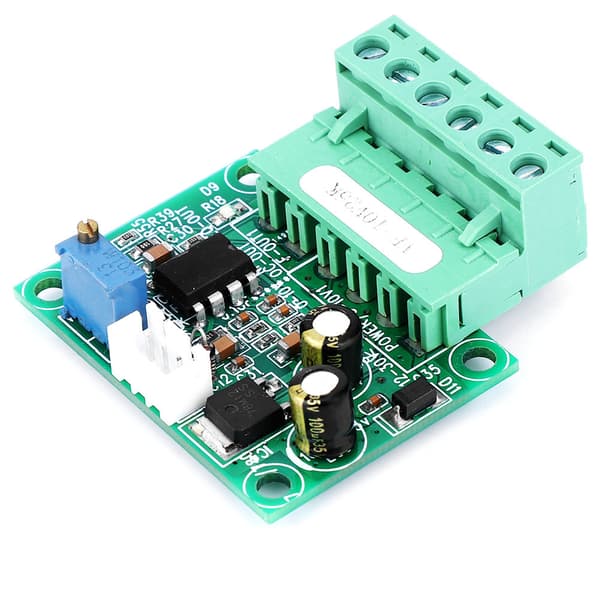

Elementtype: Spenning Frekvens Konverter Modul\r
\r
\r
Modell: VF-10V25KHz\r
\r
\r
Inngangskontroll Spenningsområde: 0-10VDC\r
\r
\r
Inngangsstrømforsyningen har et spenningsområde på 12-30 VDC. Det anbefales at strømforsyningsspenningen er 15-24 VDC. Når 12V-nivået er inngang, kan strømforsyningen ikke drives av 12VDC, og minst 15VDC eller mer. På 24 nivåer må strømforsyningen drives av 24VDC.\r
\r
\r
Strømkrav til strømforsyningen: større enn 30MA\r
\r
\r
Montering Fiksert: 4 x M3 skruehull\r
\r
\r
Størrelse: Ca. 4,7 x 4,5 x 1,7 cm / 1,9 x 1,8 x 0,7 tommer\r
\r
\r
\r
\r
\r
Pakkeliste:\r
\r
\r
1 x Spenning Frekvens Konverter Modul\r
\r
\r
\r
\r
\r
Bruksanvisning og kabling:\r
\r
\r

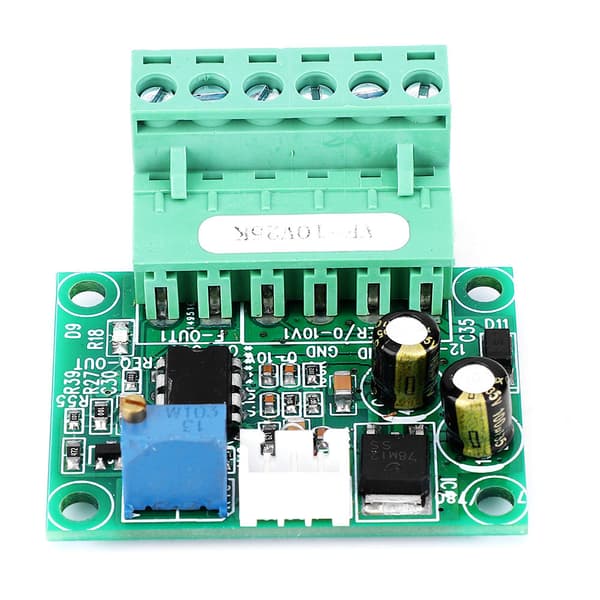

Det er et silketrykkmerke på toppen av modulen. Den kan kobles i henhold til merket. Betydningen av merket er som følger:\r
\r
\r
0-10V: Det analoge spenningssignalet mates inn til den positive terminalen.\r
\r
\r
GND: Felles jord, GND.\r
\r
\r
12-30V: Strøminngang positiv terminal.\r
\r
\r
GND: strøm jordledning\r
\r
\r
OC-OUT: signal kollektor utgangsport (bruk denne utgangsporten når den er utstyrt med en driver)\r
\r
\r
FREQ-OUT: frekvensutgangsport (vanlig frekvensutgangsport)\r
\r
\r
To uavhengige utganger, OC-OUT er NPN og FREQ-OUT er IC-utgang. Den vanlige katodeenden brukes med den negative GND til strømforsyningen. Når den vanlige anodeledningen brukes med strømforsyningen, når den vanlige anodeledningen er 13-24V, er det nødvendig å seriekoble en 2,7KR-motstand. Vanlig anodeledning, når 12V strømforsyning, for å seriekoble en 330R-motstand.\r
\r
\r
\r
\r
\r
Et eksempel på den lineære korrespondansen mellom spenning og frekvens:\r
\r
\r
1V konvertert til 2500Hz\r
\r
\r
Konverter 5V til 12,5KHz\r
\r
\r
Konverter 10V til 25KHz\r
