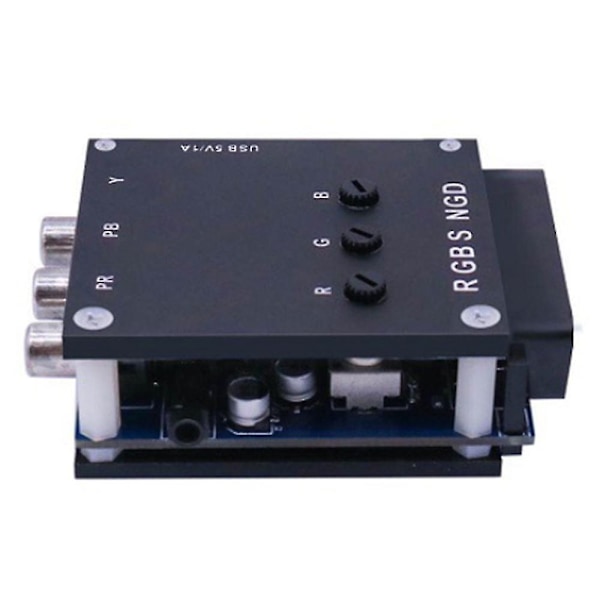

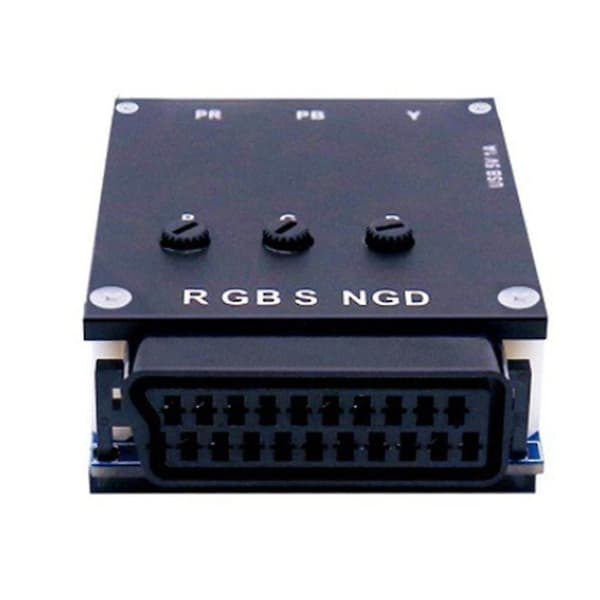

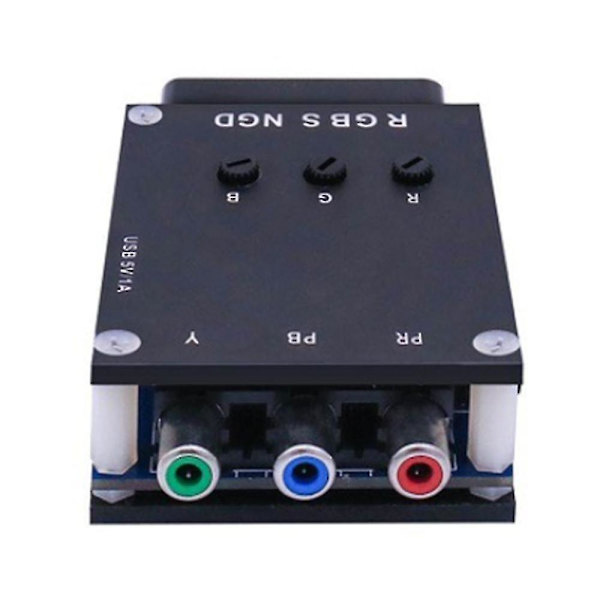

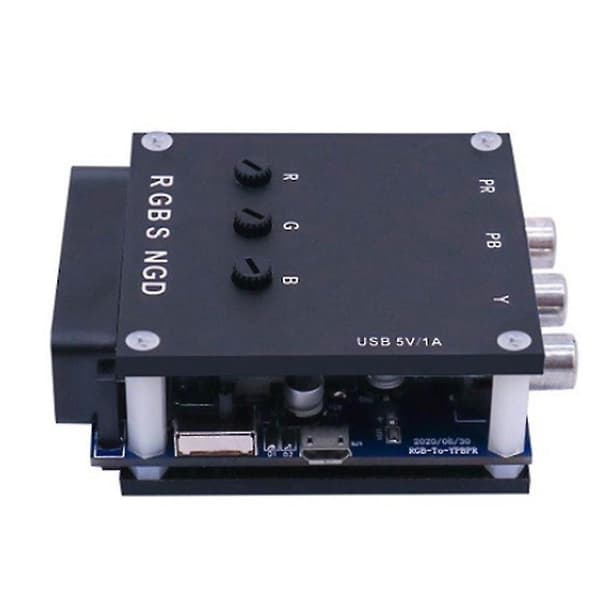

Beskrivelse

Odv- er spesialdesignet for klassiske verts- og arkadesokkelkort.

Den bruker en høyhastighetsforsterkningskrets for å identifisere de beste signalene fra ulike konvensjonelle verter, konvertere dem til komponentsignaler, koble til TV-er, digitale multiplikatorer og annet utstyr for å gi spillere den beste native bildeopplevelsen. R-knappen, G-knappen og B-knappen på produktet kan justere fargenivåene til røde, grønne og blå signaler separat for å møte spillernes fargebehov.LM1881-bryterseparasjonsbrikken er lagt til for å skille og behandle forskjellige synkroniseringssignaler til hjemmevert og arkadesokkelkort.

inngang: -USB 5V / 1AInngangsgrennsesnitt: Europeisk standard scart-inngangsgrennsesnitt, universell kontakt.Inngangsformat: støtter all analog signalinngang, spesiell brikkestøtte separat arkade-signal.240P

/ 480i / 288P / 576i / 480P / 720P / 1080i Utgangsgrennsesnitt: YPBPR-komponentutgangUtgangssignal: analogt signal ved konverteringForsinkelse: analog kretskonvertering uten å legge til ekstra nullforsinkelseProduktstørrelse: 75 x 57 x 26mmKonverteringsretning: ensrettet konvertering, til komponent, omvendt Installasjonskonfigurasjon1.

Koble vert / substrat rgb-utgang til odv-rgb scart / universell inngangsgrennsesnitt2.

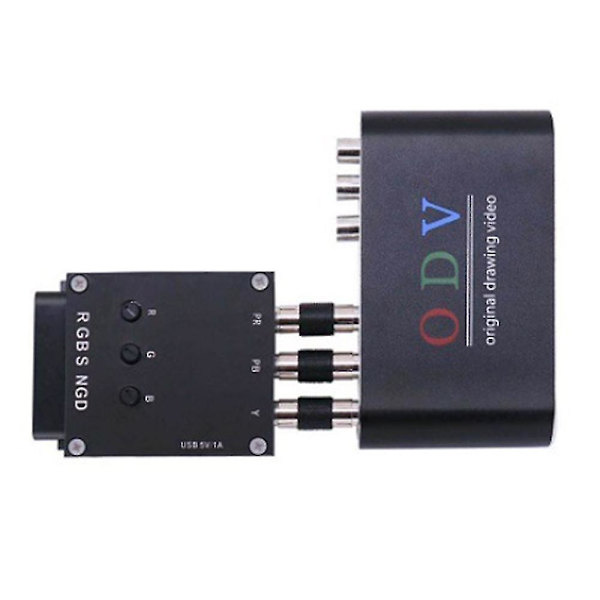

Komponentutgangsterminalen på bakpanelet til odv-rgb, koblet til inngangen til komponent-TV-en3.

Koble til ekstern om nødvendig, bruk 5V-forsyning og koble til usb-port4.

Koble lydutgang til lydutstyr, eller venstre og høyre kanalinngang til odv5.

Bruk R-tast, G-tast og B-tast på produktet for å justere fargen på henholdsvis røde, grønne og blå signaler.6.

Bruk synkroniseringssignalbryteren for å bytte mellom de to signaleneFarge: svartMateriale: ABSPakkeinnhold:1 * SCART til YPBPR TranskoderBare pakkeinnholdet ovenfor, andre produkter er ikke inkludert.Merk:

Lys og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen.

Den tillatte målefeilen er +/- 1-3 cm.
