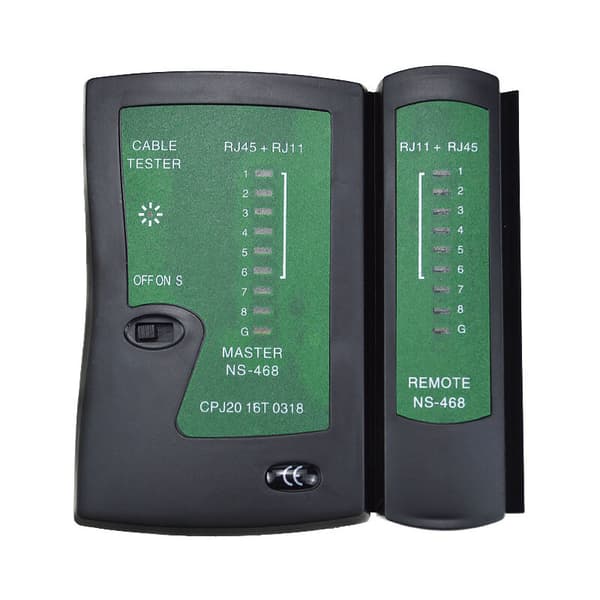

RJ45 nettverkskabeltester ISDN nettverkskabeltester Patch kabeltester - Svart

Emballasje og tilbehør: kartong, skinnveske, vert, tilbehør, manual

Testkabel: RJ45 tvunnet par, telefonlinje

Strømforsyning: DC 9V laminert batteri

Strømforbruk: 25 MA

Volum: 10*9.5*2.7mm

Vekt: 200G

2. Funksjon:

1. Test tvunnet par ledningspar 1, 2, 3, 4, 5, 6, 7, 8 og G én etter én (par) og kan skille hvilken som er feil, kortsluttet eller åpen. -krets.

2. PÅ-bryteren er den normale testhastigheten, \"S\" er den langsomme testhastigheten, og M er den manuelle hastigheten.

, Tvunnet par-test: slå på strømmen, sett nettverkskabelpluggene inn i hovedtester og fjernkontrolltester, hovedenhets-LED-ene vil blinke én etter én fra 1 til G som vist i følgende illustrasjon:

Hovedtester: 1-2-3-4-5-6-7-8-G

Fjernkontrolltester: 1-2-3-4-5-6-7-8-G (RJ45)

1-2-3-4-5-6------(RJ12)

1-2-3-4---------- (RJ11)

Hvis ledningene ikke er normale, vil de vises i henhold til følgende betingelser:

1. Når en nettverkskabel som #3 er frakoblet, vil ikke #3-LED-ene på hovedtester og fjernkontrolltesten lyse.

2. Når flere ledninger er frakoblet, vil flere ledninger ikke lyse. Når nettverksledninger er koblet til mindre enn 2 ledninger, vil ikke lysene lyse.

3. Når begge nettverkskablene er ute av drift, for eksempel 2, er den 4. linjen ute av drift, visningen er som følger:

Hovedtester uendret: 1-2-3-4-5-6-7-8-G

Fjernkontrollterminalen er: 1-4-3-2-5-6-7-8-G

4. Når to nettverkskabler er kortsluttet, lyser ikke hovedtester, mens fjernkontrolltester viser at lysene på de to kortsluttede linjene er svakt opplyst. Hvis det er mer enn 3 (inkludert 3 )

Når det er en kortslutning, er lysene på alle kortslutningsnumrene av.

4. Hvis splitteren og veggmodulen testes, kreves to matchende hoppere (for eksempel 110P4-RJ45) for å føre til testeren.

5. Koaksialkabeltest: hvis kabelen er god, blinker BNC-lysene i begge ender grønt samtidig

Merk: dataene er manuell måling, vennligst tillat en feil på 1- 43 cm, på grunn av forskjeller mellom lys og skjerm, vil det være en viss fargeforskjell, den spesifikke mottatte i natura råder.
