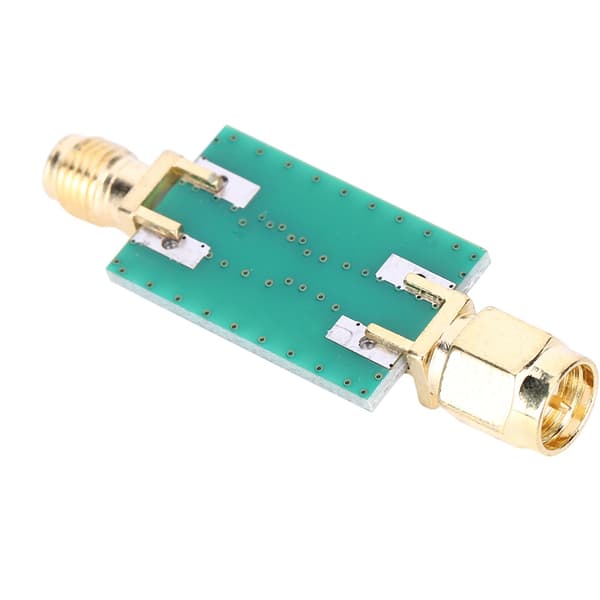

Elementtype: Utslippsdetektor
Produktbruk:
1) AM-amplitudemodulasjonssignaldeteksjon
2) 10,7MHz amplitudemodulasjonssignaldeteksjon
3) FM-frekvensdiskriminatorutgangsdeteksjon
4) Utslippssignal, delvis utslippssignaldeteksjon
5) Pulssignaldeteksjon (som wifi-signal transceiver switching)
6) Trådløs signalenergiinnsamling
7) Radioproduksjon (høy følsomhet radiodeteksjonskrets i malmmaskin)
8) Forbedret erstatning av 2AP9 og 1N60
Produktfordeler og -funksjoner:
Høy følsomhet: -30dBm--40dBm (foretrukket for radioproduksjon)
Bredt frekvensområde: Ikke mindre enn 3200MHz (utslippssignaldeteksjon)
Tilsvarende hastighet: PS-nivå, (pulsdeteksjon)
TR-komponenteffektdeteksjon: Støtte
Maksimal inngang: 20dBm (utbrenningseffekt) lineært område <10dBm
Deteksjonsutgang: Standard er positiv (hvis du trenger negativ utgang, kan du kontakte butikken)
Arbeidsfrekvens: 0,1--3200MHz
RC-filter: R = 10K, C = 1nF; (to parallelle komponenter av utgangsporten)
Arbeidsprinsipp:
1. Produktet bruker en spenningsdoblerdetektor bestående av to omvendte mikrobølgelikeretterdioder, som er 6dB høyere enn enkeltrørsdetektoren og har en svært høy følsomhet som vanligvis er -30dBm eller til og med til -40dBm, som ikke er vanlig 2AP9, 1N60 kan matche.
2. Detektoren bruker importert mikrobølgediodedesign, som har en svært høy driftsfrekvens som ikke er mindre enn 3200MHz. Og den kan brukes til en rekke høyfrekvente RF-signaldeteksjoner, for eksempel: AM-deteksjon, 10,7MHz deteksjon AM, utslippssignal 300-1200MHz deteksjon, signaldeteksjonssvitsjekrets i WIFI2.4G-forsterker og radioenergiinnsamling på fritt sted.
