Beskrivelse

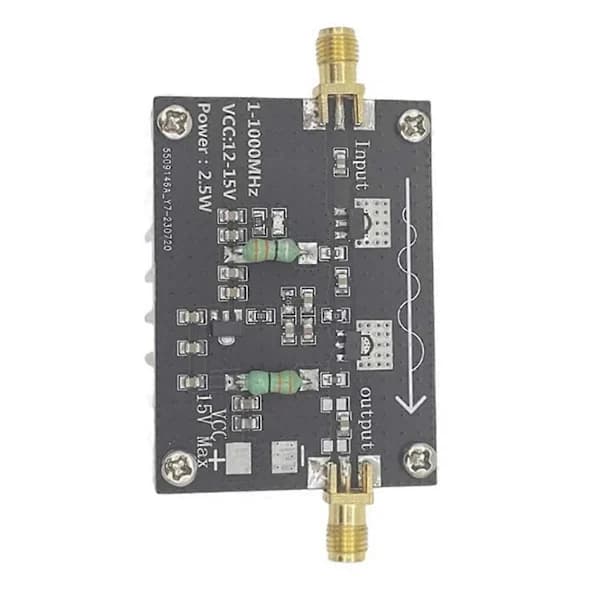

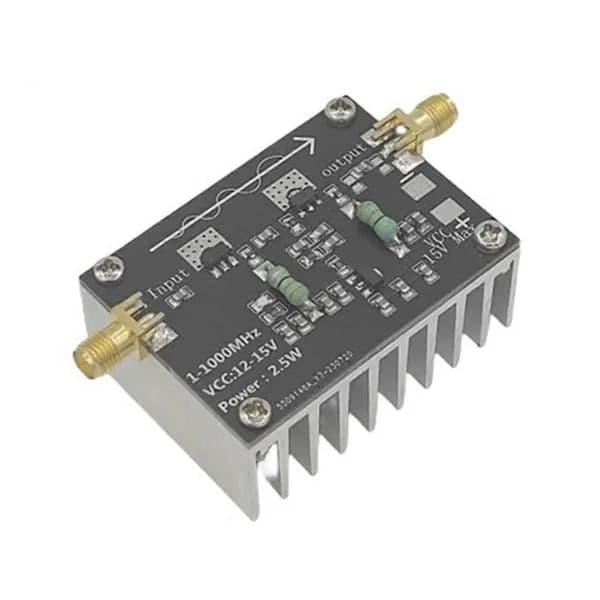

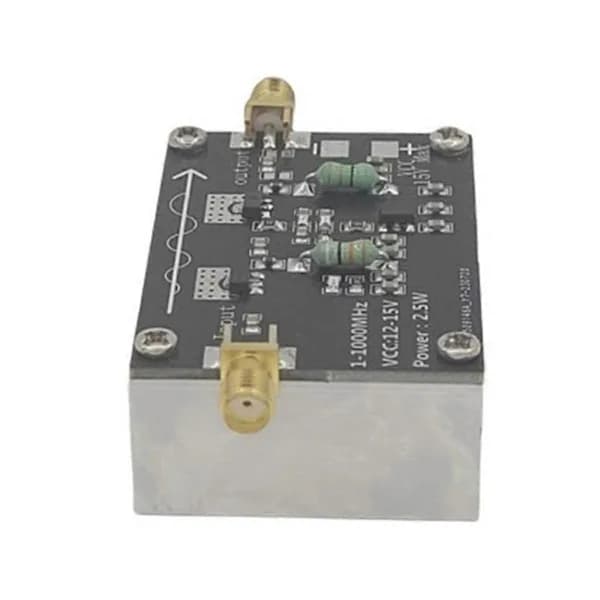

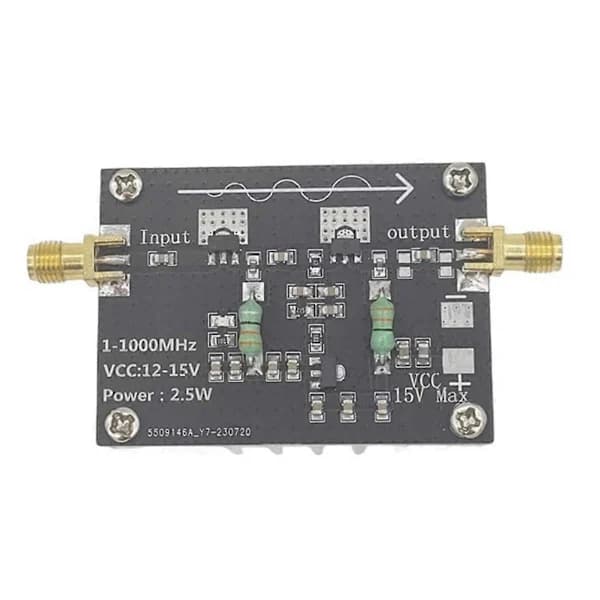

FM trådløs fjernkontroll, FM radiosender, amatørradio 135-175MHz, 380-470MHz walkie-talkie, etc. Den lavfrekvente enden inngang 1mW kan mate ut en maksimal effekt på 2.0W, en maksimal utgangseffekt på 1.6W ved 512MHz, en maksimal utgangseffekt på 1.0W ved 930MHz og en maksimal utgangseffekt på 1w ved 1000MHz. Forsterkeren er utstyrt med en kjøleribbe, som kan fungere stabilt over lang tid.

Modulen må først koble til inngangsterminalen (RFin) og utgangsterminalen (RFout), og til slutt koble strømforsyningen (DC) til DC-strømforsyningen.

Når modulen leverer DC-strøm, sørg for å koble de positive og negative polene på DC korrekt. Ikke snu tilkoblingen! Ellers vil modulen bli skadet!

Driftsfrekvens: 1--1000MHz

Forsterkning: 35 (reduseres med økende frekvens)



Inngangseffekt: 1mW (0dBm)

Maksimal utgangseffekt: 2.5W (34dBm)

Lavfrekvent ende (10MHz)

2W (33dBm)

Mellomfrekvent ende (512 MHz)

1.25W (31dBm)

Høyfrekvent ende (1000 MHz)

1W (30dBm)

Høyfrekvent ende (1000MHz)

Arbeidsspenning: 12-15V (DC)

Obs: Selv om utgangseffekten er 2.5W når strømforsyningen er 15V, kan den ikke fungere for lenge. Hvis kjøleribben er for varm, vil den slutte å fungere for å unngå skade!

Arbeidsstrøm: 300--400mA (bestemmes av utgangseffekten)

RF-kontakt: standard SMA hunn

Farge: Svart+Sølv

Materiale: Plast

Obs: Ulike partier kan ha forskjellige utseendeetikettutskrifter, noe som ikke påvirker bruken



Paketets innhold:

1x RF Effektforsterker



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

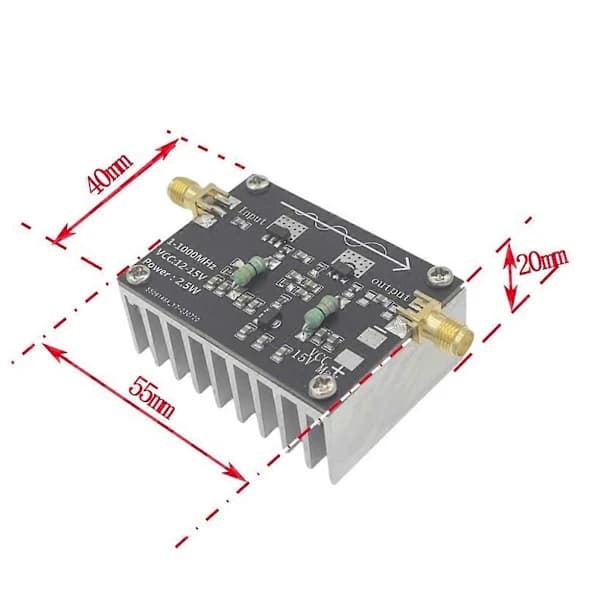

Obs: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på objektet på bildet skiller seg litt fra den virkelige. Det tillatte målefelet er +/- 1-3 cm.
