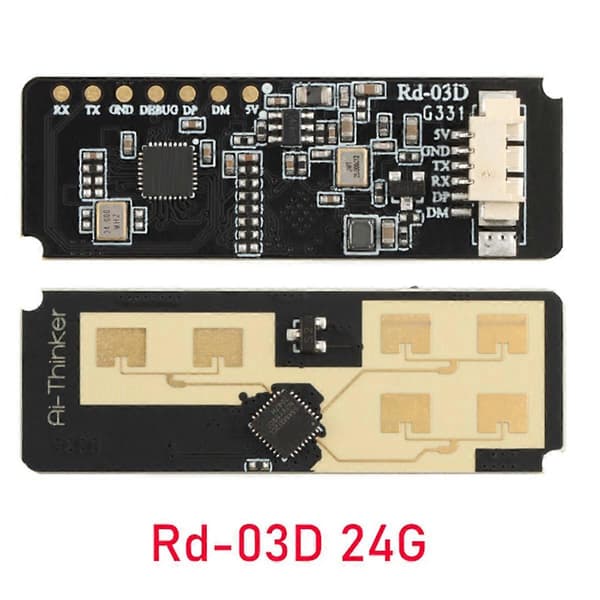

Rd-03D er en radarmodul utstyrt med Silicon Microelectronics' S5KM312CL-brikke. S5KM312CL er en integrert mikrokontroller millimeterbølge sensor SoC basert på FMCW radarmottakerteknologi. Den opererer i 24 GHz K-båndet med en maksimal sveipebåndbredde på 0,25 GHz.

Denne modulen bruker FMCW-bølgeform og S5-seriens brikkes proprietære avanserte signalbehandlingsteknologi, kombinert med MCUs proprietære radarsignalbehandling og innebygde intelligente posisjonerings- og algoritme, for å oppdage flere mål i et bestemt område og rapportere resultatene i sanntid. Brukere kan raskt utvikle tilsvarende målrettingsprodukter.

Rd-03D-modulen registrerer nøyaktig bevegelsestilstanden til menneskekroppen og området.

Den er utstyrt med en intelligent algoritme for å realisere bevegelsesbanegjenkjenning og , og kan måle hastigheten og avstanden til mål i området.

Gjenkjenningshastigheten er raskere og strømforbruket er lavere. Modulen kan raskt konfigureres og er egnet for ulike reklamefasiliteter.



Den kan intelligent skille menneskekroppen i bevegelse, mikrobevegelse og stillhet, og kontrollere bryteren på utstyret. Denne modulen har god motstand mot ekstern interferens og påvirkes ikke av trådløse signaler som WIFI.

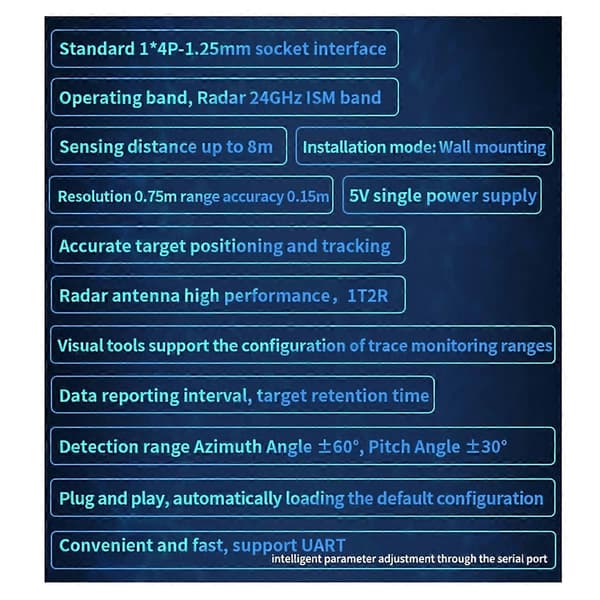

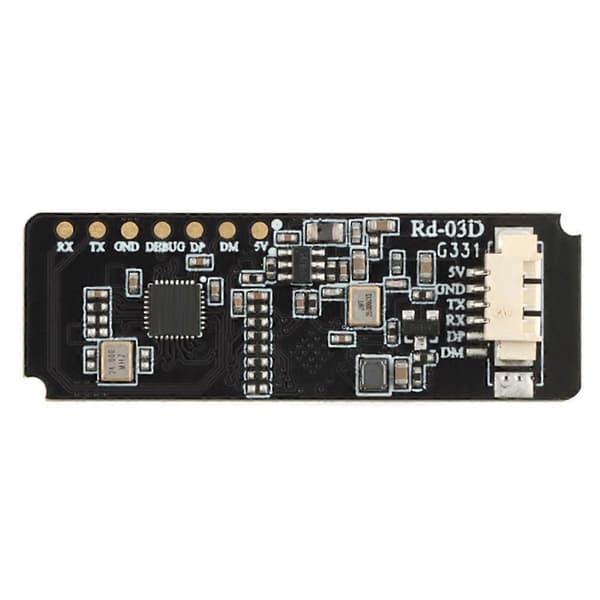

Pakke: Standard 1*4P-1.25mm sokkelkontakt

Størrelse: 15.0 x 44.0(±0.2)mm

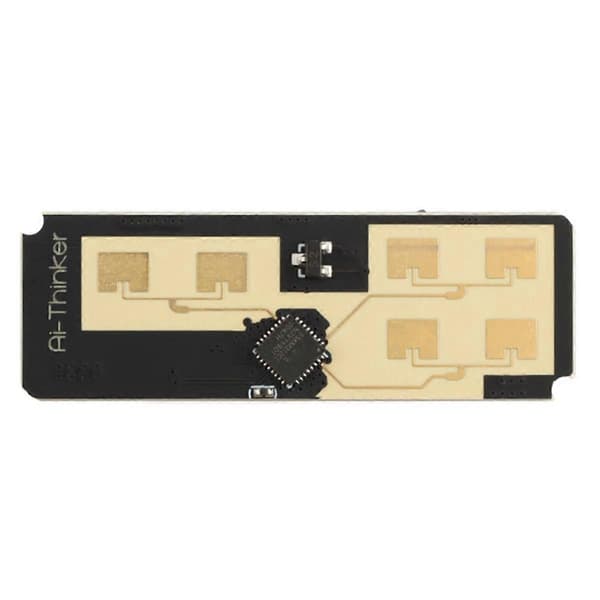

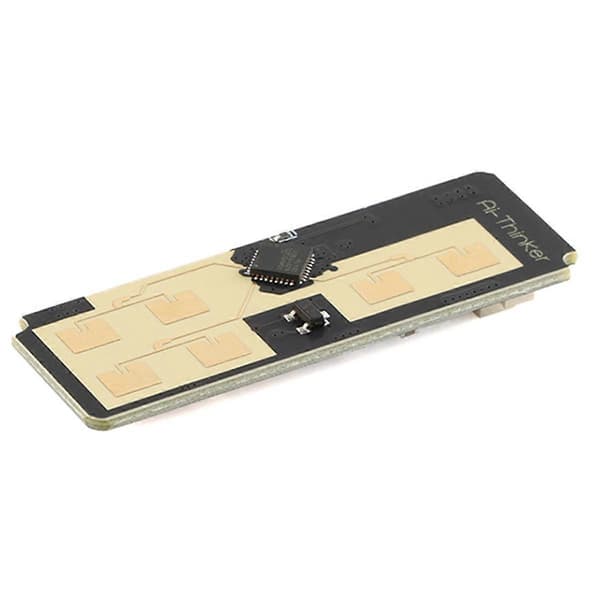

Antenne: ombord PCB-antenne

Frekvens: 24G ~24.25GHz

Arbeidstemperatur: -40℃ ~ 85℃

Lagringstemperatur: -40℃ ~ 125℃, Mindre enn 90%RH

Strømforsyning: Støtter spenning 5V, forsyningsstrøm ≥200mA

Grensesnitt UART: UART-hastighet Standard 256000 bps

Farge: Svart

Materiale: PC+metall



Pakkeinnhold:

1 x Modul



Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.

Merk: Lysrefleksjon og forskjellige skjermer kan føre til at fargen på elementet på bildet er litt forskjellig fra den virkelige tingen. Den tillatte målefeilen er +/- 1-3cm.
