Beskrivelse
Rd-03D er en radarmodul utstyrt med Silicon Microelectronics S5KM312CL-brikke. S5KM312CL er en integrert mikrokontroller millimeterbølge sensor SoC basert på FMCW radar mottakerteknologi. Den opererer i 24 GHz K-båndet med en maksimal sveipebåndbredde på 0,25 GHz.
Denne modulen bruker FMCW-bølgeform og S5-seriens proprietære avanserte signalbehandlingsteknologi, kombinert med MCUs proprietære radarsignalbehandling og innebygd intelligent posisjonering og algoritme, for å oppdage flere mål i et bestemt område og rapportere resultatene i sanntid. Brukere kan raskt utvikle tilsvarende målrettingsprodukter.
Rd-03D-modulen registrerer nøyaktig bevegelsestilstanden til menneskekroppen og området.
Den er utstyrt med en intelligent algoritme for å realisere bevegelsestrajektoriegjenkjenning og , og kan måle hastigheten og avstanden til mål i området.
Gjenkjenningshastigheten er raskere og strømforbruket er lavere. Modulen kan raskt konfigureres og er egnet for ulike reklamefasiliteter.

Den kan intelligent skille menneskekroppen i bevegelse, mikrobevegelse og stillhet, og kontrollere bryteren på utstyret. Denne modulen har god motstand mot ekstern interferens og påvirkes ikke av trådløse signaler som WIFI.
Størrelse: 15,0 x 44,0 (±0,2) mm

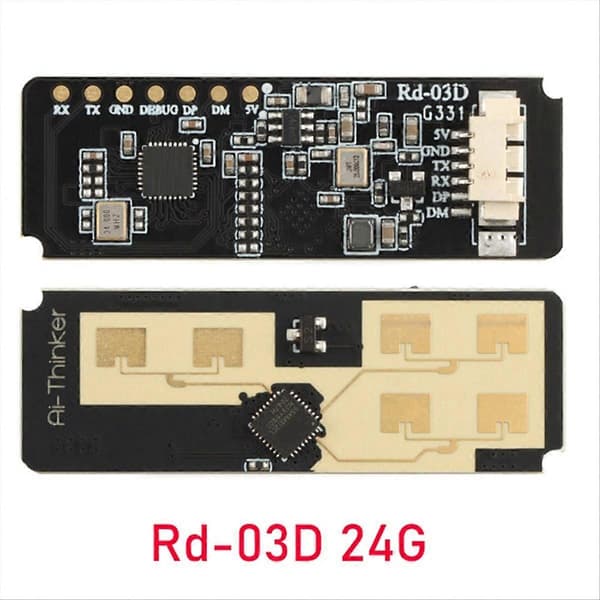

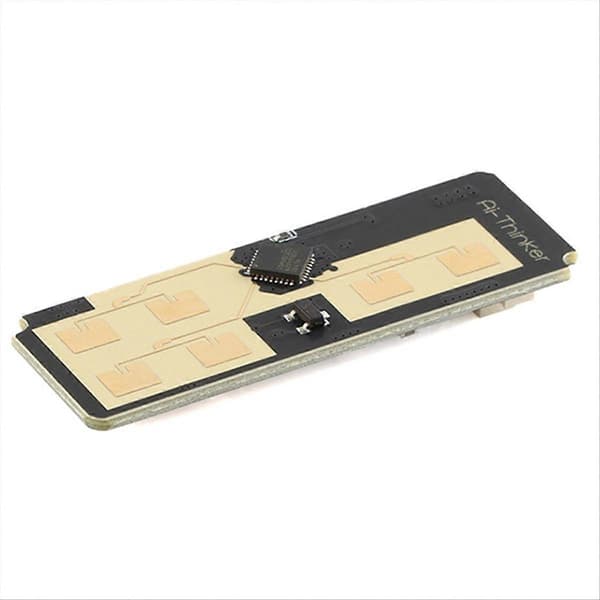

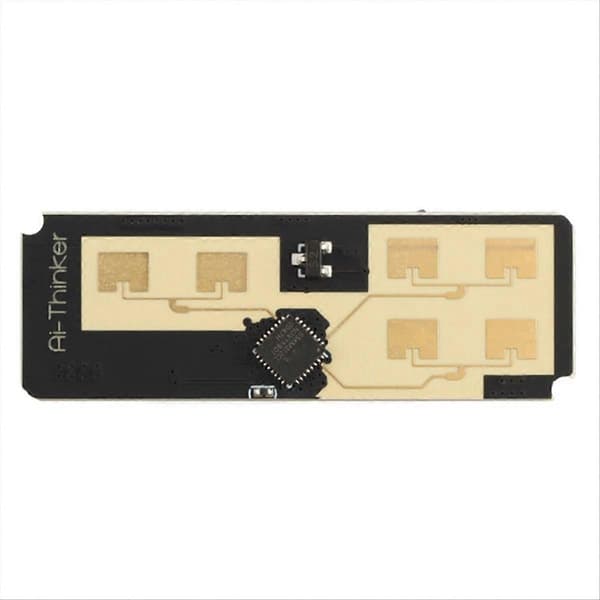

Antenne: ombord PCB-antenne
Frekvens: 24G -24,25GHz
Arbeidstemperatur: -40℃ - 85℃
Lagringstemperatur: -40℃ - 125℃, Mindre enn 90%RH
Strømforsyning: Støtter spenning 5V, forsyningsstrøm lik 200mA

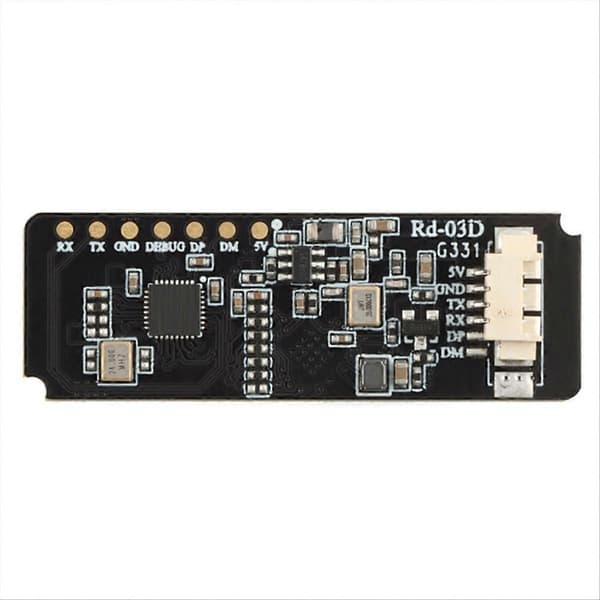

Grensesnitt UART: UART-hastighet Standard 256000 bps
På grunn av forskjellige produktpartier, utseendet, som ikke påvirker bruken.
Farge: Som vist
Materiale: PC

Pakkeinnhold:
1 x Human Motion Trajectory Lokalisering og Radarmodul

Bare ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan forårsake
