Beskrivelse

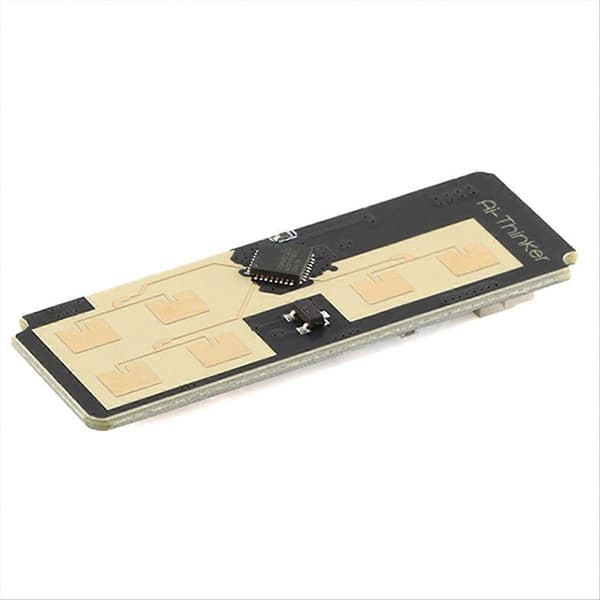

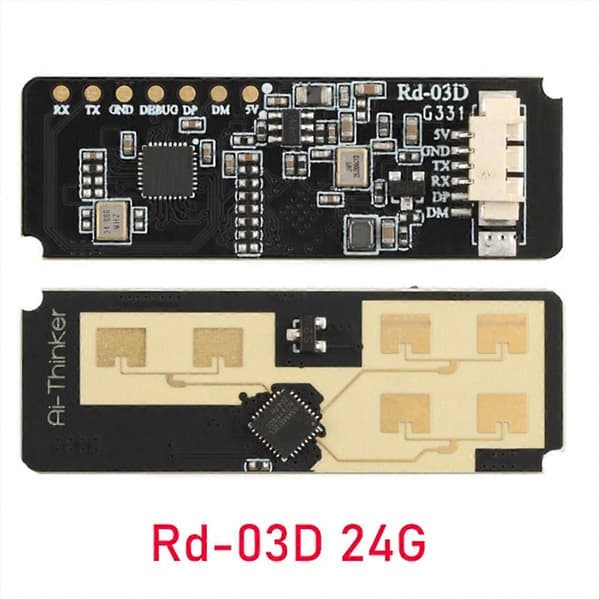

Rd-03D er en radarmodul utstyrt med Silicon Microelectronics S5KM312CL-brikke. S5KM312CL er en integrert mikrokontroller millimeterbølge-sensor SoC basert på FMCW radarteknologi. Den opererer i 24 GHz K-båndet med en maksimal sveipebåndbredde på 0,25 GHz.
Denne modulen bruker FMCW-bølgeform og S5-seriens proprietære avanserte signalbehandlingsteknologi, kombinert med MCU-ens proprietære radarsignalbehandling og innebygd intelligent posisjonering og algoritme, for å oppdage flere mål i et angitt område og rapportere resultatene i sanntid. Brukere kan raskt utvikle tilsvarende målprodukter.
Rd-03D-modulen registrerer nøyaktig menneskekroppens bevegelsesstatus og området.
Den er utstyrt med en intelligent algoritme for å realisere bevegelsessporingsgjenkjenning og, og kan måle hastigheten og avstanden til mål i området.
Gjenkjenningshastigheten er raskere og strømforbruket er lavere. Modulen kan raskt konfigureres og er egnet for ulike reklameanlegg.
Den kan intelligent skille menneskekroppen i bevegelse, mikrobevegelse og stillhet, og kontrollere utstyrets brytere. Denne modulen har god motstand mot ytre forstyrrelser og påvirkes ikke av trådløse signaler som WIFI.

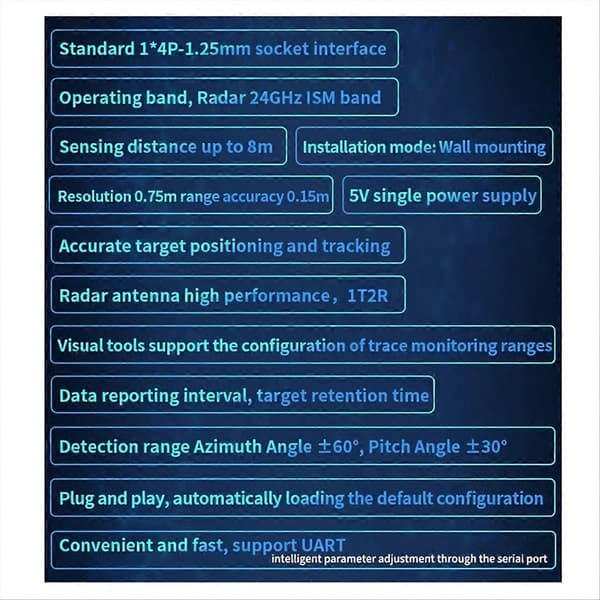

Størrelse: 15,0 x 44,0(±0,2)mm

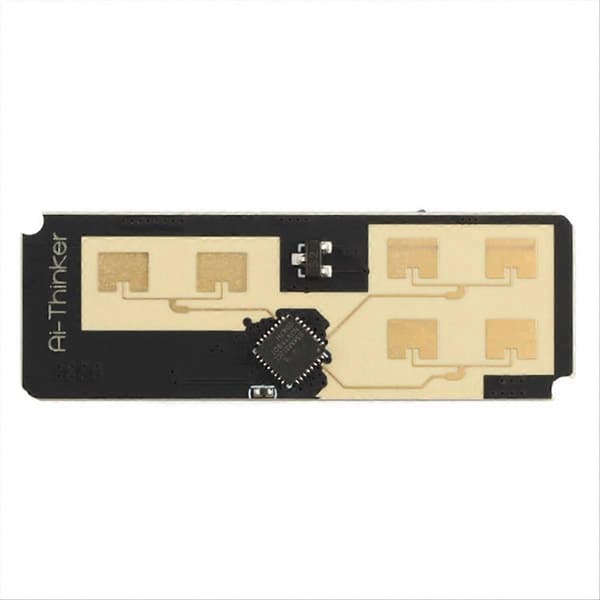

Antenne: innebygd PCB-antenne
Frekvens: 24G -24,25GHz
Arbeidstemperatur: -40℃ - 85℃
Lagringstemperatur: -40℃ - 125℃, Mindre enn 90%RH
Strømforsyning: Støtter spenning 5V, strømforsyning lik 200mA
Grensesnitt UART: UART-hastighet Standard 256000 bps
På grunn av forskjellige produktbatcher, utseendet, som ikke påvirker bruken.
Farge: Som vist
Materiale: PC
Pakkeinnhold:
1 x Human Motion Trajectory Localization og Radarmodul
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
Merk: Lysrefleksjon og forskjellige skjermer kan forårsake
