Bruksanvisning:

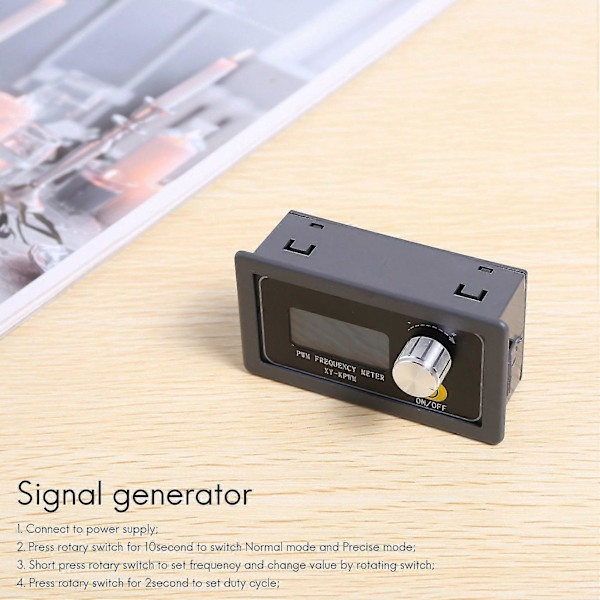

1. Koble til strømforsyningen;

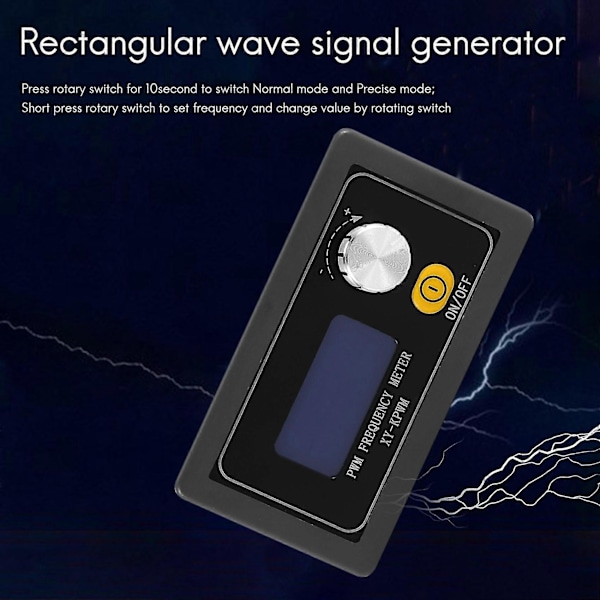

2. Trykk på dreiebryteren i 10 sekunder for å bytte mellom Normal modus og Presis modus;
3. Kort trykk på dreiebryteren for å stille inn frekvens og endre verdi ved å rotere bryteren;

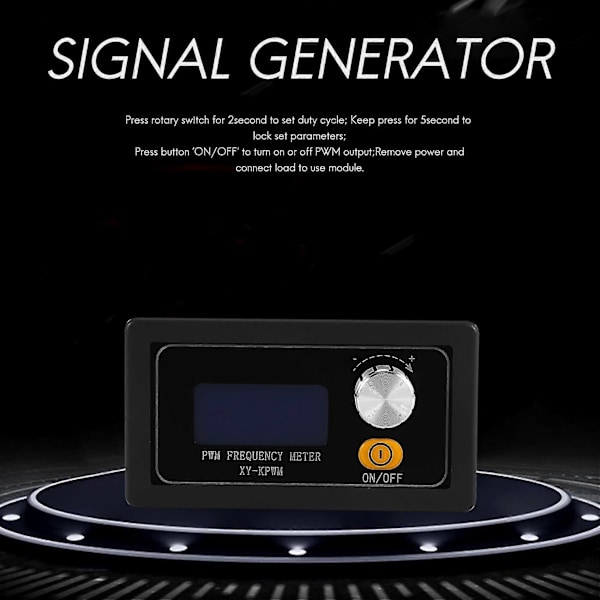

4. Trykk på dreiebryteren i 2 sekunder for å stille inn duty cycle;

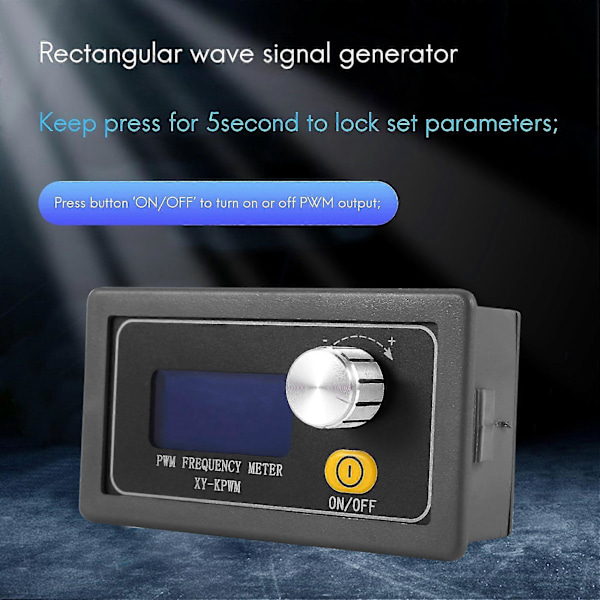

5. Hold inne i 5 sekunder for å låse innstilte parametere;
6. Test;
7. Trykk på knappen 'ON/OFF' for å slå PWM-utgangen på eller av;
8. Fjern strømmen og koble lasten for å bruke modulen.
XY-KPWM signalgenerator er en enhet som gir elektriske signaler ved en rekke frekvenser, firkantbølger og utgangsnivåer. Den brukes som en signalkilde eller eksitasjonskilde for testing. Mye brukt i produksjonspraksis og teknologi.
1. Med ytre skall
2. LCD høyoppløselig skjerm
3. Støtter UART
4. Støtter frekvensjustering
5. Støtter duty cycle-justering
6. Høy presisjonsdeteksjon
7. Støtter strømbruddminnefunksjon
8. 1-kanals PWM-utgang
9. Dobbel arbeidsmodus
10. Knappen støtter låsefunksjon for å unngå feilbetjening
11. Støtter aktivering av utgang
Parametere:
1. Produktnavn: XY-KPWM PWM Signal Generator;
2. Modell: XY-KPWM;
3. Arbeidsspenning: DC 3.3V-30V;
4. Frekvensområde (Normal modus): 1Hz~150KHz;
5. Frekvensområde (Presis modus): 1Hz~15KHz;
6. Frekvensnøyaktighet: 2%;
7. Duty cycle-nøyaktighet: 1% i Normal modus;
8. Duty cycle-nøyaktighet: 0.1% i Presis modus;
9. Duty cycle-område: 0.00%-100%;
10. Utgangsstrøm: Omtrent 5-30mA;
11. Utgangsamplitude: Samme som inngangsspenning;
12. Arbeidstemperatur: -40 Celsius~85 Celsius
13. Arbeidsfuktighet: 0%~95%RH;
Bruksområde:
1. Firkantbølge signalgenerator, genererer firkantbølgesignal for eksperimentell utvikling;
2. Brukes til å generere et firkantbølgesignal som styrer motordriveren;
3. Generer justerbare pulser for bruk av MCU;
4. Dimmer;
5. Hastighetsregulator;
farge: svart
Materiale: plast
Størrelse: 71*39mm
Pakkeinnhold:
1 * Signalgenerator
Kun ovennevnte pakkeinnhold, andre produkter er ikke inkludert.
